程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-206 EJS9AC-MB-06P-18
·

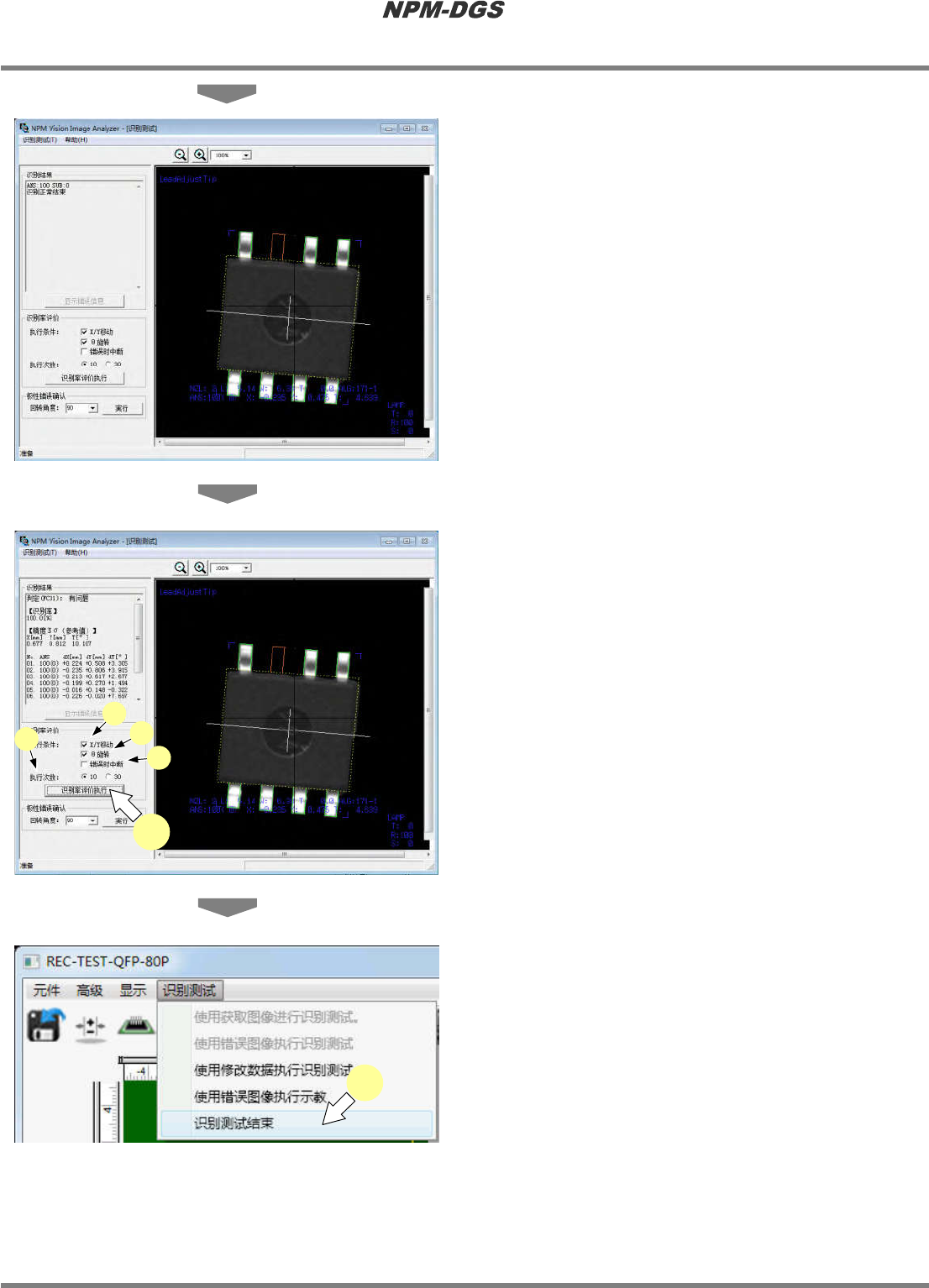

将显示经修正数据修改后的识别结果。
*
如果仍得不到解决，请再次在编辑项目下修改
数据，并再次执行识别测试。
10
点击
[
识别率评价执行
]
，或选择菜单栏
的
[
识别测试
]
®
[
使用修改数据执行识
别测试
]
后，反复执行识别来确认数据的
可靠性。
e. ‘X/Y
移动
’
如果复选框内打勾，即可以向
X/Y
方向随意
移动图像执行识别。
f. ‘
θ旋转
’
如果复选框内打勾，即可以随意旋转图像执
行识别。
g. ‘
错误时中断
’
如果复选框内打勾，即会在发生错误时中断
评价。
h. ‘
执行次数
’
将执行次数设定为
10
次或
30
次。
11
选择菜单栏的
[
识别测试
]
®
[
识别测试
结束
]
。
·
<
识别测试
>
画面关闭。
Parts060901S-07C01
Parts060901S-08C01
9
e
f
g
h
Parts060901S-09C01
10
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-18 Page 6-207
n
数据更改时的识别测试
(
通过
LNB
选择图像时
)
1
打开进行测试元件的编辑画面。
*
通过
LNB
选择了图像时，只有生产线元件为对
象。
‘
6.7
现有元件的编辑’
2
选择菜单栏的
[
识别测试
]
®
[
使用错误
图像执行识别测试
]
。
3
需要变更保存图像的场所时，点击
[
变
更保存路径
]
后选择任意的文件夹。
4
选择
[
选择从
LNB
获取的图像。
]
。
5
点击
[
从
LNB
获取
]
按钮。
·
将读取通过设备保存的图像，并一览显示。
6
选择
[
对象元件
]
或
[
所有的元件
]
。
*
[
对象元件
]
只显示与以现有元件编辑器打开元件相一致的
元件。
*
[
所有的元件
]
显示通过设备获取到的全部识别图像。
7
从元件一览中选择元件。
·
当选择元件时，将在右侧窗口上显示图像预览。
8
点击
[
识别测试执行
]
。
Parts060901S-01C01
2
Parts060901S-24C01
6
7
8
Parts060901S-23C01
4
5
3
程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-208 EJS9AC-MB-06P-18
·
显示
<
识别测试
>
画面，并在画面上再现保存进
设备之际所发生的故障。
*
如果属于识别错误，将会在
c. ‘
识别结果
’
中显示
错误的原因和对策。
*
点击
d.[
显示错误信息
]
，即会显示错误图像。
*
之后的操作步骤与■
修改数据时的识别测试
(
选择任意图像时
)
相同。
Parts060901S-03C01
c
d
