程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-337 5 点击 [ 读取图像 ] 。 · 将读取图像，并显示 < 读取图像 > 画面。 * < 读取图像 > 画面上的操作，请参照下述章节。 ‘13.2.6 支撑销侧图像的读取 ②图像文件 的补正、③图像文件的 剪切 ’ Project050816S-06C00 5
程序手册
5.8 PCB
编辑
Page 5-336 EJS9AC-MB-05P-20
②基板图像的指定
1
点击
‘
画面切换
’
的
[
基板
]
。
·
没有基板图像的基板，将在基板面上只显示读
取基板图像的导航。
2
点击
[
･･･
]
。
·
显示出
<
打开文件
>
画面。
3
选择基板图像。
*
可用于基板图像的扩展名如下所示。
*
.bmp
、
*
.jpg
、
*
.jpeg
4
点击
[
打开
]
。
Project050816S-03C00
1
Project050816S-04C00
2
Project050816S-05C00
3
4
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-337
5
点击
[
读取图像
]
。
·
将读取图像，并显示
<
读取图像
>
画面。
*
<
读取图像
>
画面上的操作，请参照下述章节。
‘13.2.6
支撑销侧图像的读取
②图像文件
的补正、③图像文件的剪切
’
Project050816S-06C00
5
程序手册
5.8 PCB
编辑
Page 5-338 EJS9AC-MB-05P-20

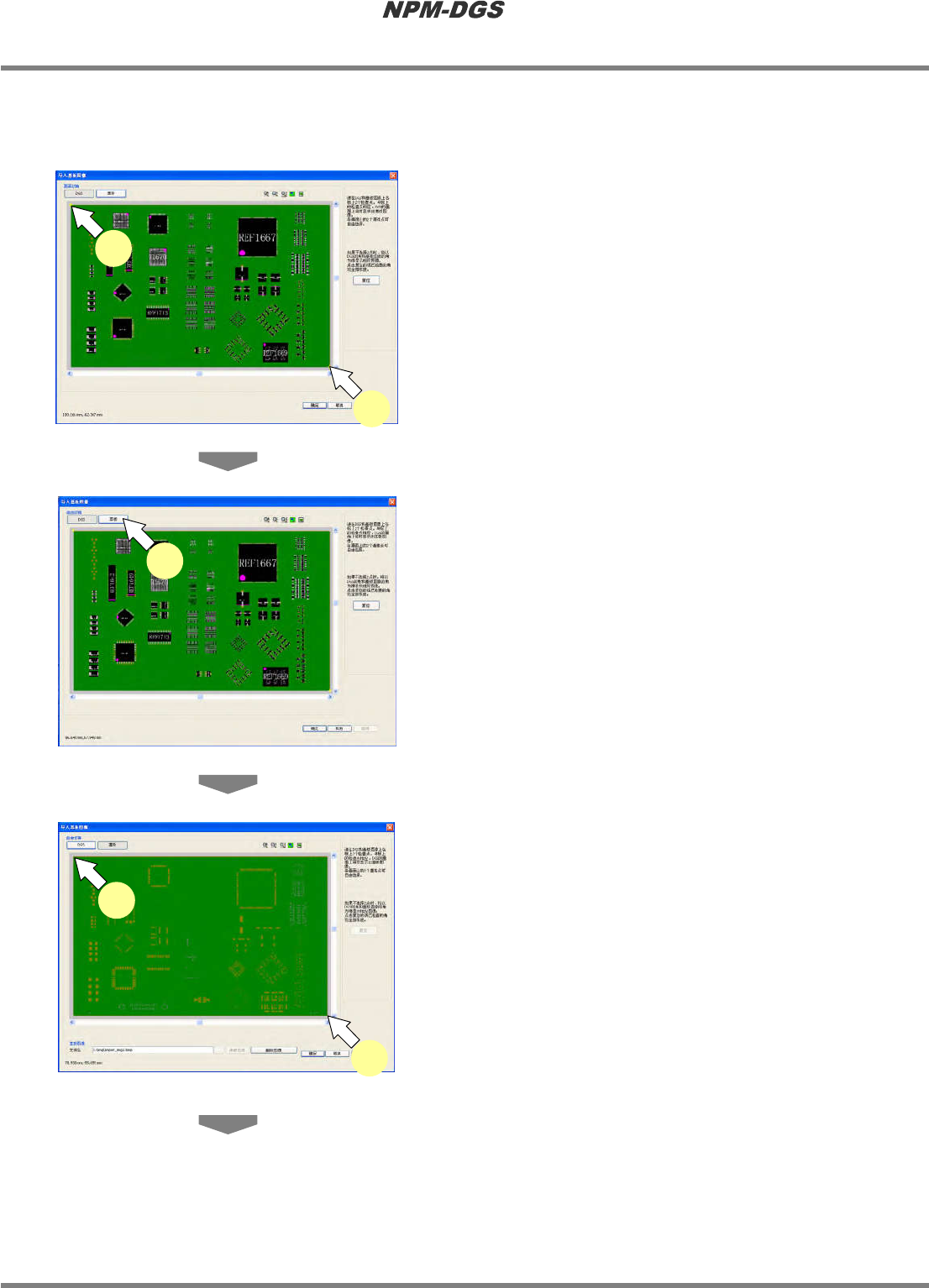

③在
PCB
编辑器上显示基板图像
导入基板图像后，
DGS
画面的基板与基板图像的角将重叠显示。
在
<
导入基板图像
>
画面下，通过设定基准点，可对基板图像的显示进行调整。
1
点击基板上的两个角。
·
将在点击过的部位上显示
+
标记。
2
点击
‘
画面切换
’
的
[
基板
]
。
3
点击基板图像上的两个角。
Project050816S-07C00
2
Project050816S-08C00
3
3
Project050816S-03C00
1
1
