4 SIPLACE- Linie ein- und ausschalten SIPLACE Softwareanleitung SR.504.xx
4.2 SIPLACE-Linie abschalten Ausgabe 01/03 DE
56
4.2 SIPLACE-Linie abschalten
ACHTUNG
Beachten Sie vor Abschalten der Linie unbedingt folgendes:
– Alle Bestückvorgänge an den Stationen müssen beendet sein.
– Die z-Achsen sämtlicher Bestückköpfe müssen sich in ihrer oberen Endstellung befinden.
– An keinem Bestückkopf sollen sich noch Bauelemente befinden.
– Alle Portale sind in die Warteposition gefahren.
– Die Stationsrechner sind ordnungsgemäß heruntergefahren.
4.2.1 Siplace Pro (Windows) abschalten
Å
Stoppen Sie die Produktion über Line Control GUI. Beenden Sie Line Control GUI.
Å Gehen Sie in der Menüleiste von SIPLACE Pro auf Objekt --> Beenden.
Å Schließen Sie alle weiteren Programme auf Rechner.
Å Gehen Sie unter dem Windows- Startmenü auf Beenden.
4.2.2 Stationen abschalten
Gehen Sie zum Abschalten der Station wie folgt vor: 4
Å Beenden Sie alle Bestückvorgänge.
Å Überprüfen Sie, ob sich die z-Achsen sämtlicher Bestückköpfe in ihrer oberen Endstellung be-
finden.
Å Überprüfen Sie, ob sich an den Bestückköpfen noch Bauelemente befinden und entfernen Sie
diese gegebenenfalls.
Å Fahren Sie ggf. alle Portale mit Hilfe der entsprechenden Portalfunktionen (siehe Betriebsan-
leitung der entsprechenden Maschine) in die Warteposition.
HINWEIS
Im Normalfall werden alle Portale automatisch in die Warteposition gefahren. 4
Å Beenden Sie die Stationsrechner Software mit dem Menü Betrieb --> Rechner herunterfah-
ren...
Å Schalten Sie jetzt die Station am Hauptschalter aus.
SIPLACE Softwareanleitung SR.504.xx 5 Fehlerinformation
Ausgabe 01/03 DE 5.1 Allgemeines
57
5 Fehlerinformation
5.1 Allgemeines
Treten während der Arbeit an der Bestückstation Fehler auf, können zu den jeweiligen Fehlern
Informationen zur möglichen Fehlerursache und zu Behebungsmaßnahmen abgerufen werden.
Dazu wird über Anklicken des Schaltsymbols das Hilfesystem für den Stationsrechner ge-
startet. 5
– Die Fehlerinformationen beziehen sich dabei stets auf den aktuell angezeigten Fehler, von
dem die Hilfe gestartet wurde.
– Fehlerinformationen zu einem anderen Fehler können über den Index des Hilfesystems mit
Angabe der Fehlernummer gesucht und anschließend angezeigt werden.
5.2 Fehlerinformationen abrufen
Tritt während der Arbeit ein Fehler auf, wird die entsprechende Fehlermeldung im Statusfeld der
Bedienoberfläche rot angezeigt. In der Ansicht Fehler ist die Schaltsymbole für Fehlerinfo (siehe
Abb. 5.2 - 1). 5
Über das Schaltsymbol kann der Fehler nach Fehlerbehebung quittiert werden. 5
5 Fehlerinformation SIPLACE Softwareanleitung SR.504.xx
5.2 Fehlerinformationen abrufen Ausgabe 01/03 DE
58
5

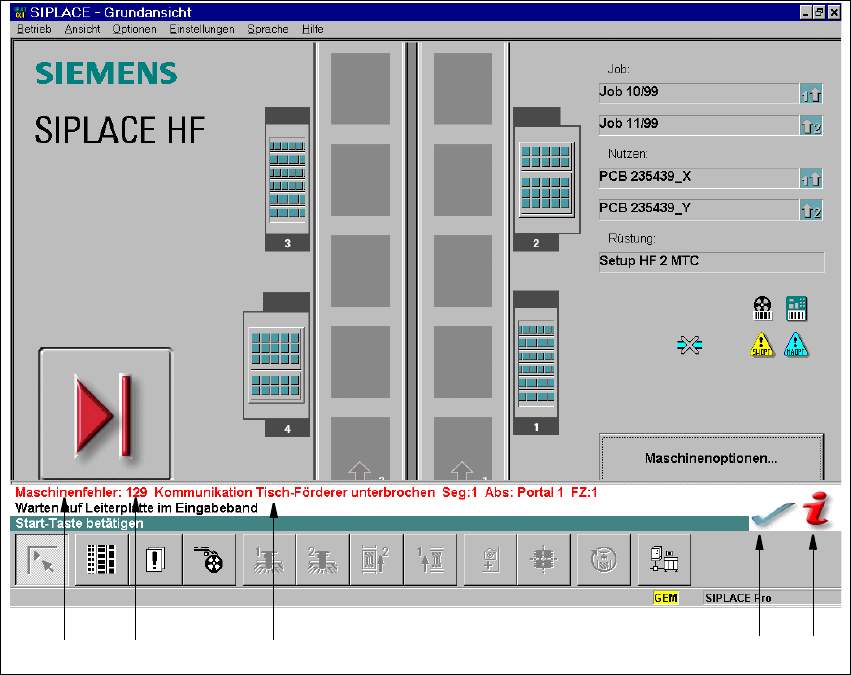

Abb. 5.2 - 1 Grundansicht mit Fehlermeldung
Legende zu Abb. 5.2 - 1
(1) Fehlerart (Spur-, Maschinen-, Transportfehler oder Allg. Fehler)
(2) Fehlernummer (dem Fehler zugeordnete Fehlernummer)
(3) Fehlermeldung (Kurzinformation zum Fehler)
(4) Schaltsymbol „Fehler quittieren“ (zum Bestätigen des Fehlers nach der Fehlerbehebung)
(5) Schaltsymbol „Fehlerinfo“ (für den Aufruf der Hilfe zum aktuellen Fehler)
12 3
4
5
