Software Versionsbeschreibung, Stationssoftware 407.05 Ausgabe 07/2008
IP – Adressen
Als nächstes müssen die IP Adressen der Rechner in Ihrer SIPLACE Bestückstation eingegeben werden.
Die Standardadressen für Ihre Maschine können Sie den Aufklebern auf dem Stationsrechner entnehmen.

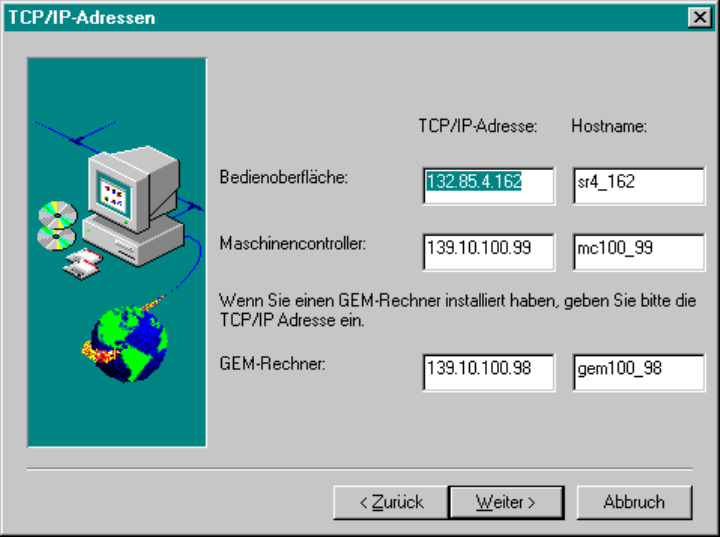

Bild: IP Adressen
Bei der Namensvergabe für die Hosts beachten Sie bitte folgende Namenskonventionen.
Am Anfang des Hostnamens soll Folgendes stehen:
sr für die Bedienoberfläche (SR)
mc für den Maschinencontroller
gem für den GEM-Rechner
Danach folgen die Ziffern analog zum drittem und viertem Byte der IP Adresse (vergleiche Bild).
Achtung: Bei der Installation der Stationssoftware unter Windows XP müssen die IP-Adressen
vorher durch das Betriebssystem eingetragen werden. Die eingetragenen Adressen
werden hier nur angezeigt. Eine nachträgliche Änderung der IP-Adresse des
Stationsrechners hat keine Auswirkung auf das System. Sie kann nur auf
Betriebssystemebene vorgenommen werden.
88 von 104
Software Versionsbeschreibung, Stationssoftware 407.05 Ausgabe 07/2008
Whispering down the Line
In diesem Menü müssen die Daten des LRUs eingegeben werden!
Falls Sie die Option "Whispering down the Line" nutzen, müssen Sie die IP-Adressen und die Hostnamen
der vorangegangenen Station und die der nachfolgenden Station eingeben.
Bild: IP Adressen für "Whispering down the Line"
Bei der Namensvergabe für die Hosts beachten Sie bitte folgende Regel. Am Anfang des Hostnamens soll
Folgendes stehen:
vg für den Vorgänge
nf für den Nachfolger
lr für den Linienrechner
Danach folgen die Ziffern analog zu drittem und viertem Byte der IP Adresse (vergleiche Bild).
89 von 104
Software Versionsbeschreibung, Stationssoftware 407.05 Ausgabe 07/2008
Service Port IDs
Die am Linienrechner unter Dienste -> Linienkonfiguration -> Gesamtanlagenkonfiguration eingestellte Port-
ID der Station muss hier eingetragen werden.
Bild: Service Port IDs
90 von 104
