Kabelschlepp tauschen bei X-Serie bis B-078 [03003199-xx]
Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie
15
3 Kabelschlepp tauschen bei X-Serie bis B-078
[03003199-xx]
Teile
Kabelschlepp digital 1P [03015419-03]
Kabelschlepp digital 2P U [03002306-03]
Kabelschlepp digital 2P G [03003199-03]
Schlauchzange zum Schneiden der Pneumatikschläuche
Rohr-/Schlauchschneider [00381443-01]
Entriegelungswerkzeug für Schläuche [03047090-xx]
Schraubensicherungslack Loctite 241 [02101037-01]
Vorbereitung
Der Kabelschlepp wird als komplett montierte Baugruppe geliefert. Um den Kabelschlepp demontieren
zu können, müssen je nach Konfiguration der Maschine entsprechende Baugruppen, Abdeckungen und
Abdeckbleche demontiert werden.
X Demontieren Sie alle nötigen Abdeckbleche
am Portalkabelschlepp. Kennzeichnen Sie de-
ren Lage und Position, da diese wieder an der
ursprünglichen Lage montiert werden müssen.
X Entfernen Sie die obere Mittenverkleidung an
der SIPLACE-Maschine.
X Entfernen Sie die stehenden Abdeckungen
über dem Schlepp-Interface Portal, damit Sie
den Kabelschlepp optimal erreichen können.
Kabelschlepp tauschen bei X-Serie bis B-078 [03003199-xx]
Übersicht
16 Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie

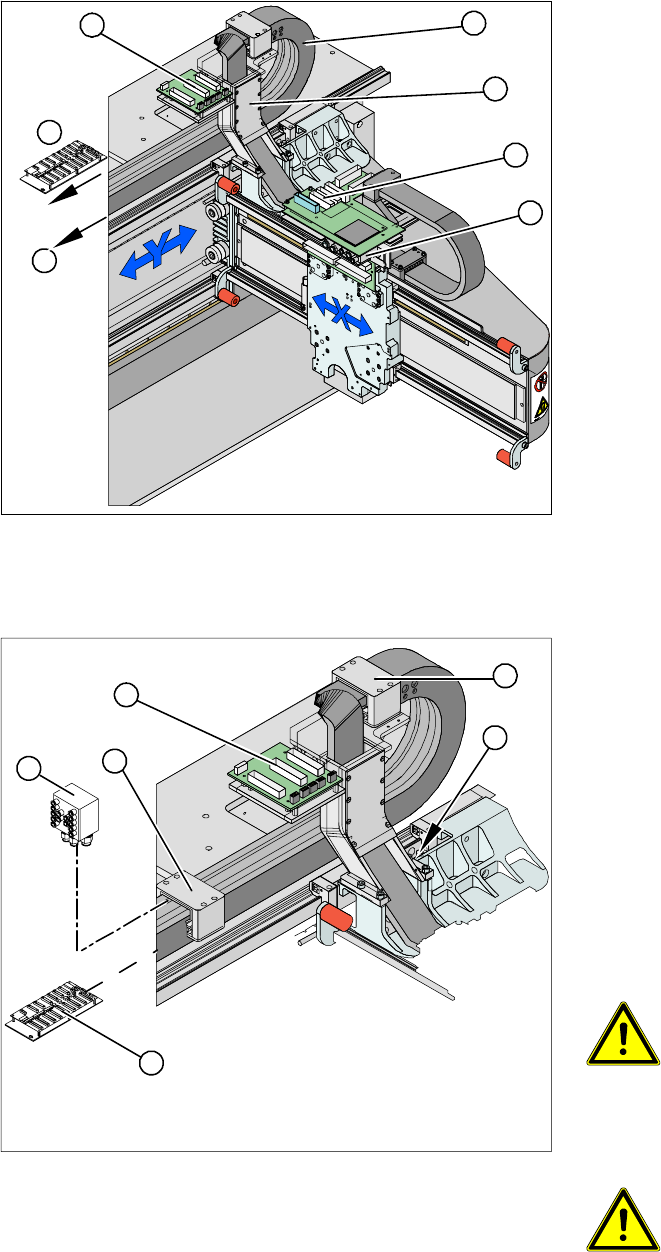

3.1 Übersicht
3.2 Ausbau
X Die Flachbandkabel und die Kamerakabel
werden von der Kopfplatine (1) über die Kabel-
schleppkonsole (2) und der Energieführungs-
kette (3) zum Portal-Interface (7) und Schlepp-
Interface Portal (4) geführt. Die Kamerakabel
enden an der Hot-Link Karte (8).
X Die Pneumatikschläuche werden vom Pneu-
matikverteiler (6), über die Kabelschleppkon-
sole (2) und der Energieführungskette(3) zum
Portalverteiler (5) geführt.
5
5
6
7
1
4
3
2

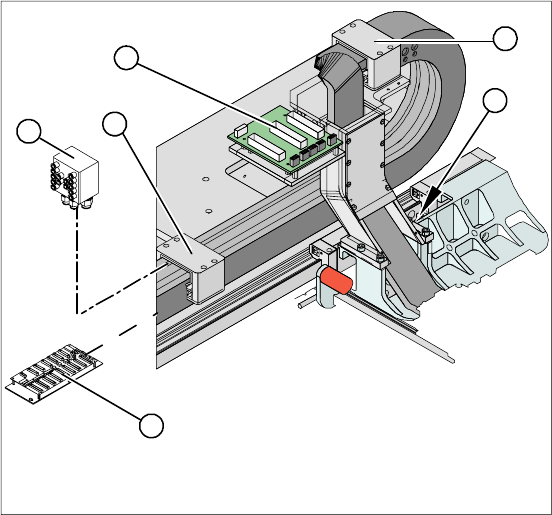

X Lösen Sie die Flachbandkabel und die Kame-
rakabel am Schlepp-Interface Portal (1) bzw.
der Hotlinkkarte. Achten Sie beim Öffnen der
Flachbandkabel auf die Klammern der Steck-
verbindungen. Sie können herausfallen und
verloren gehen.
X Entfernen Sie alle nötigen Kabelbinder.
X Entfernen Sie die Abdeckung am Portalvertei-
ler (5).
X Lösen Sie die Befestigungsschrauben am Por-
talverteiler (5).
X Ziehen Sie alle Pneumatikschläuche vom Por-
talverteiler (2) ab.
WARNUNG: Verletzungsgefahr der
Hände
X Benutzen Sie zum Entfernen des
Schlauches das Entriegelungs-
werkzeug für Schläuche
[03047090-xx].
ACHTUNG:
Achten Sie auf die Reihenfolge der
Anschlussbelegung. Notieren Sie die-
se für den späteren Wiedereinbau.
3
3
4
5
1
2
Kabelschlepp tauschen bei X-Serie bis B-078 [03003199-xx]
Ausbau
Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie
17
HINWEIS
Der Portalverteiler muss wieder an den neuen Ka-
belschlepp angesteckt und in die Maschine einge-
baut werden.
X Sichern Sie das Ende des Kabelschlepps (an-
binden) in der Maschine so, dass es nicht un-
kontrolliert herumhängt und ggf. andere
Komponenten in der Maschine beschädigen
kann.
X Entfernen Sie alle nötigen Kabelbinder am
Portal-Interface (2) und stecken Sie die Flach-
bandkabel ab.
X Stecken Sie die Kabelanschlüsse für Motor,
Beros, Lesekopf und Temperatursensor am
Portal-Interface (2) ab.
HINWEIS
Die Portal-Interface-Platine wird auf den Kabelhal-
ter des neuen Kabelschlepps montiert.
X Ziehen Sie die Kühlschläuche(4) des Y-Motor
am Verbindungsstück ab.
X Lösen Sie die Befestigungsschrauben der
Druckplatten (3) an der Energieführungskette.
Beachten Sie, dass die Schrauben mit Siche-
rungslack eingeklebt sind.
HINWEIS
Es werden nur die Befestigungsschrauben gelöst.
Die Klemmung der Flachbandkabel bleibt erhal-
ten.
