Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065-xx]

Einbau

Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie

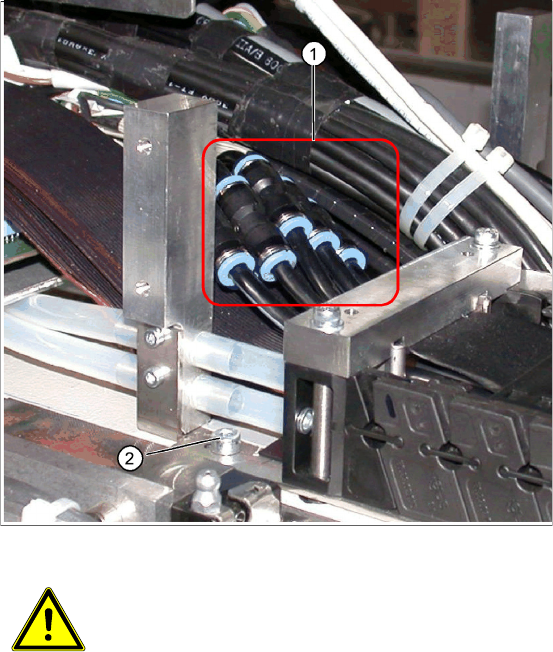

X Montieren Sie den Halteblock (2) des Kabel-

schlepps auf den Maschinenständer.

Pneumatikschläuche zum Pneumatikver-

teiler im Maschinenständer verbinden

Die Pneumatikschläuche sind zum Pneumatikver-

teiler in den Maschinenständer verlegt. Die Pneu-

matikschläuche die in der Maschine verlaufen,

müssen durchtrennt und mit Hilfe der mitgeliefer-

ten Schlauchverbindern (03049770-01) mit dem

Kabelschlepp, an der exakten Position mit dem

Kabelschlepp verbunden werden (1).

X Legen Sie die Lehre an der Anschlagkante

des Halteblocks an und markieren Sie die

Pneumatikschläuche des Kabelschlepps. Sie-

he dazu Abschnitt 4.2 Kabelschlepp vorberei-

ten [J 24].

VORSICHT: Pneumatikschläuche kürzen und verbinden

X Kennzeichnen Sie die Reihenfolge der Pneumatikschläuche (von 1 bis 7 –

Innen nach Außen). Das ist wichtig, damit Sie die richtigen Schläuche wieder

miteinander verbinden.

X Achten Sie darauf, dass Sie die richtige Lehre für die entsprechenden Porta-

le benutzen und die Pneumatikschläuche nicht zu kurz abgeschnitten wer-

den.

X Achten Sie darauf, dass die Schlauchverbinder nicht übereinander liegen.

Mit Hilfe der Lehre werden die einzelnen Schläuche in unterschiedlichen

Längen abgeschnitten.

Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065-xx]

Einbau

34 Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie

Sehen Sie dazu auch...

J 1.3 Handhabung Entriegelungswerkzeug für Schläuche [03047090-xx] [J 6]

X Kürzen Sie die Pneumatikschläuche des neu-

en Kabelschlepps an den Markierungen.

X Die 7 Schläuche des neuen Kabelschlepps

sind miteinander verbunden. Trennen Sie die-

se vorsichtig bis zum Halteblock auseinander.

X Verbinden Sie die Pneumatikschläuche des

Kabelschlepps mit den Schlauchverbindern

(1). Beachten Sie dazu die Kennzeichnungen

(1-7 von Innen nach Außen).

X Stecken Sie die Kühlschläuche des Y-Motors

auf die Anschlusstücke auf.

X Falls Sie die Option "Vakuumpumpe" haben,

schließen Sie die Pneumatikschläuche wieder

an.

X Befestigen Sie neue Kabelbinder an den ur-

sprünglichen Positionen.

X Montieren Sie alle demontierten Abdeckble-

che an die ursprüngliche Position.
