Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065- xx] Einführung Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie 23 4 Kabelschlepp (IGUS) t auschen bei X-Serie ab B- 079 [03021065-xx] Sehen Sie d…
Kabelschlepp tauschen bei X-Serie bis B-078 [03003199-xx]
Einbau
22 Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie
Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065-xx]
Einführung
Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie
23
4 Kabelschlepp (IGUS) tauschen bei X-Serie ab B-
079 [03021065-xx]
Sehen Sie dazu auch...
J 4.2 Kabelschlepp vorbereiten [J 24]
4.1 Einführung
Teile
Kabelschlepp digital 1P [03022236S01]
Kabelschlepp digital 2P U [03022237S01]
Kabelschlepp digital 2P G [03021065S01]
Schlauchzange zum Schneiden der Pneumatikschläuche
Entriegelungswerkzeug für Schläuche [03047090-xx]
Rohr-/Schlauchschneider [00381443-01]
ggf. Nachrüstanleitung Vakuumpumpe [00195089-01]:
Schraubensicherungslack Loctite 241 [02101037-01]
Folgende Hilfsmittel sind im Kabelschlepp mit der S-Nummer enthalten:
Lehre f. Kabelschlepp Portal 1+3 X-Serie [00383029-01]
Lehre f. Kabelschlepp Portal 2+4 X-Serie [00383057-01]
Edding Lackmarker weiß [00382740-01]
Steckverbindung QS-6 [03049770-01]
Um den Kabelschlepp demontieren zu können,
müssen je nach Konfiguration der Maschine ent-
sprechende Baugruppen, Abdeckungen und Ab-
deckbleche demontiert werden.
X Demontieren Sie alle nötigen Abdeckbleche
am Portalkabelschlepp. Kennzeichnen Sie de-
ren Lage und Position, da diese wieder an der
ursprünglichen Lage montiert werden müssen.
X Entfernen Sie die obere Mittenverkleidung an
der SIPLACE-Maschine.
X Entfernen Sie die stehenden Abdeckungen
über dem Schlepp-Interface Portal, damit Sie
den Kabelschlepp optimal erreichen können.
Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065-xx]
Kabelschlepp vorbereiten
24 Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie
4.2 Kabelschlepp vorbereiten
Handhabung und Übersicht über die Lehre
Der Kabelschlepp wird als komplett montierte
Baugruppe geliefert.
Die Pneumatikschläuche müssen mit Hilfe der
Lehre auf die exakte Länge zum Pneumatikvertei-
ler an der Kopfhalterung, als auch in der Maschine
gekürzt werden. Die vorhandenen Pneumatik-
schläuche die in der Maschine verlaufen, müssen
durchtrennt und mit Hilfe der mitgelieferten
Schlauchverbindern (03049770-01) mit dem Ka-
belschlepp, an der exakten Position verbunden
werden.
Je nach Portal stehen zwei verschiedene Lehren
zur Verfügung.
Lehre f. Kabelschlepp Portal 1+3 X-Serie
[00383029-01]
Lehre f. Kabelschlepp Portal 2+4 X-Serie
[00383057-01]

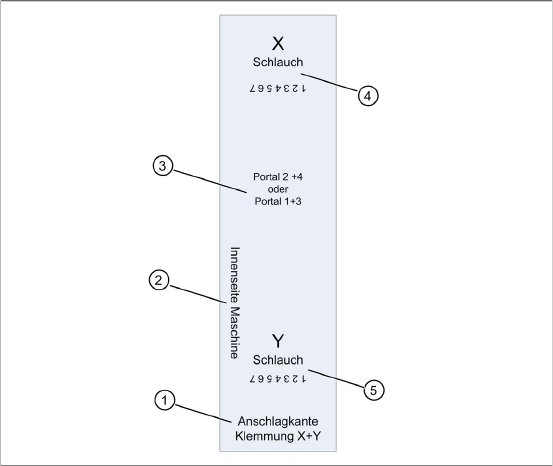

Auf den Lehren sind Beschriftungen aufgebracht,
um die richtige Handhabung der Lehren zu ge-
währleisten.
Anschlagkante Klemmung X + Y: Diese Seite der
Lehre muss an die entsprechende Klemmung des
Kabelschlepps angelegt werden.
1. Innenseite Maschine: Diese Seite der Lehre
muss zur Innenseite der Maschinenseite zei-
gen (Nur bei Y-Schlauch??)
2. Bezeichnung der entsprechenden Lehre
3. Y-Schlauch: Hier befinden sich die 7 Bohrun-
gen für die Markierungen der Y-Schläuche.
4. X-Schlauch: Hier befinden sich die 7 Bohrun-
gen für die Markierungen der X-Schläuche.
