Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065- xx] Übersicht Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie 27 4.3 Übersicht Sehen Sie daz u auch... J 4.2 Kabels chlepp vorb ereiten [ J 24]…
Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065-xx]
Kabelschlepp vorbereiten
26 Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie
Y-Schläuche zum Pneumatikverteiler im
Maschinenständer kürzen
1. Lehre zum Kürzen der Schläuche
2. Anschlagkante an der Klemmung am Maschi-
nenständer
3. Schlauchmarkierung
X Beachten Sie die Bezeichnung für das ent-
sprechende Portal auf der Lehre (1) (Portal
1+3 oder Portal 2+4). Wählen Sie die entspre-
chende Lehre.
X Legen Sie die Anschlagkante (2) der Lehre
(siehe die Bezeichnung Anschlagkante
Klemmung X+Y auf der Lehre) auf die An-
schlagkante der Klemmung für die Y-Achse.
X Markieren Sie durch die Bohrungen (3) in der
Lehre die Pneumatikschläuche.
ACHTUNG:
Korrekte Position markieren!
X Beachten Sie die Bezeichnung Y-
Schlauch.
X Die Pneumatikschläuche müssen
an den Markierungen mit der Be-
zeichnung „Y-Schlauch“ durch-
trennt werden, damit Sie die
korrekte Länge haben. Werden die
Pneumatikschläuche zu kurz abge-
schnitten, ist der gesamte Kabel-
schlepp nicht mehr zu verwenden.
X Schneiden Sie die Pneumtikschläuche mit der
Schlauchzange an den markierten Stellen ab.
Die Pneumatikschläuche können nun mit der
optimalen Länge mit den abgetrennten Pneu-
matikschläuchen im Maschinenständer ver-
bunden werden.
Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065-xx]
Übersicht
Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie
27
4.3 Übersicht
Sehen Sie dazu auch...
J 4.2 Kabelschlepp vorbereiten [J 24]
J 1.3 Handhabung Entriegelungswerkzeug für Schläuche [03047090-xx] [J 6]
1. Kopfplatine
2. Kabelschleppkonsole
3. Energieführungskette
4. Schlepp-Interface Portal
5. Pneumatikschläuche zum Pneumatikverteiler
(Im Maschinenständer)
6. Portalverteiler
7. Portal-Interface
8. Hot-Link Karte
9. Anschlussstück für Kühlschläuche zum Y-Mo-
tor
X Die Flachbandkabel und die Kamerakabel
werden von der Kopfplatine (1), über die Ka-
belschleppkonsole(2) und der Energiefüh-
rungskette (3) zum Portal-Interface (7) und
Schlepp-Interface Portal (4) geführt. Die Ka-
merakabel enden an der Hot-Link Karte (8).
X Die Pneumatikschläuche werden vom Pneu-
matikverteiler (6), über die Kabelschleppkon-
sole (2) und der Energieführungskette(3) zum
Portalverteiler in den Maschinenständer ge-
führt.
X Lösen Sie die Kamerakabel an der Hot-Link
Karte (8).
X Entfernen Sie alle nötigen Kabelbinder.
ACHTUNG:
Achten Sie auf die Reihenfolge der
Anschlussbelegung.
X Beschriften Sie die Steckverbin-
dungen zu den Flachbandkabeln
und der Kamerakabel für den spä-
teren Wiedereinbau.
X Ziehen Sie die Kühlschläuche für den Y-Motor
an den Anschlussstücken (9) ab.
Kabelschlepp (IGUS) tauschen bei X-Serie ab B-079 [03021065-xx]
Ausbau
28 Serviceanleitung Kabelschlepp tauschen SIPLACE HF und X-Serie
4.4 Ausbau

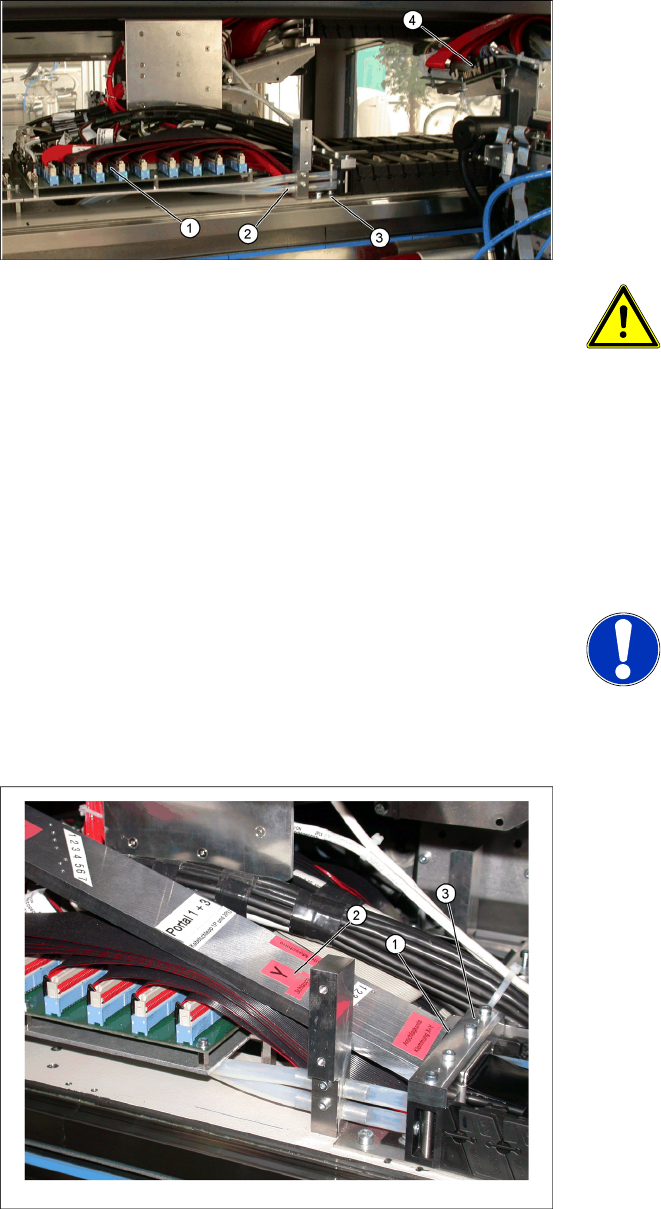

1. Schlepp-Interface Portal
2. Pneumatik für Vakuumpumpe (Option)
3. Halteblock für Kabelschlepp
4. Portal-Interface
X Lösen Sie die Flachbandkabel am Schlepp-In-
terface Portal (1). Achten Sie beim Öffnen auf
die Klammern der Steckverbindungen. Sie
können herausfallen und verloren gehen.
X Entfernen Sie alle nötigen Kabelbinder.
ACHTUNG:
Achten Sie auf die Reihenfolge der
Anschlussbelegung.
X Beschriften Sie die Steckverbin-
dungen zu den Flachbandkabeln
für den späteren Wiedereinbau.
X Entfernen Sie alle nötigen Kabelbinder am
Portal-Interface (4) und stecken Sie die Flach-
bandkabel ab.
X Stecken Sie die Kabelanschlüsse für Motor,
Beros, Lesekopf und Temperatursensor am
Portal-Interface (4) ab.
HINWEIS: Portal-Interface Platine
ummontieren
Die Portal-Interface-Platine wird auf
die Halterung des neuen Kabel-
schlepps montiert.
Um die Pneumatikschläuche zu trennen, die zum
Pneumatikverteiler in den Innenraum des Maschi-
nenständers führen, gehen Sie wie folgt vor:
X Legen Sie dazu die Lehre (1) an den Halte-
block (3) an.
X Kennzeichnen Sie die Schläuche an der Mar-
kierung Y-Schlauch (2) mit Hilfe der Lehre.
