CONVEYOR(QC) 6/6 (Reverse flow)
コンベア(QC) 6/6 (逆流れ)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 GFQC0100 1 PLATE プレート FE
38 GFQC1310 1 BKT, CYLINDER ＢＫＴ シリンダ FE
39 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
40 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
41 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
42 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
43 GFQC0120 1 BKT, CYLINDER ＢＫＴ シリンダ FE
44 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
45 K5358A 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010 FE
134
PTS-XP243E-08JE
This page intentionally blank.
135
PTS-XP243E-08JE

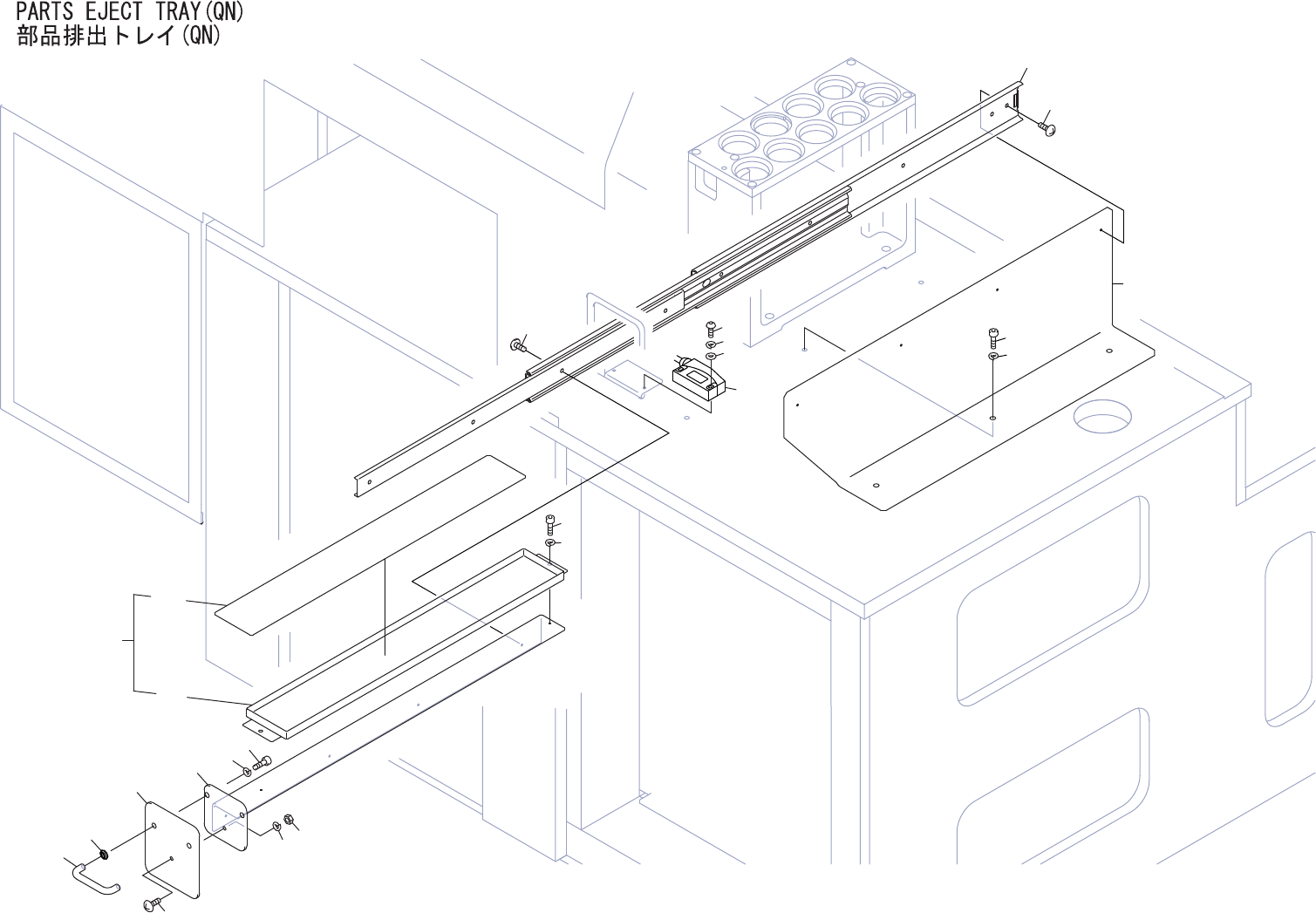

A
4
18
6
5
17
11.1
12
11.2
19
20
21
22
1
2
3
14
15
7
8
10
9
13
15
11
