A A A B B A A 1 2 3 4 5 B B 41 28 27 37 38 36 30 40 18 17 25 26 24 24 24 24 1 32 34 33 35 31 40 14 15 19 21 20 13 12 8 22 16 23 39 10 9 11 29 42 42 6 7 2 4 3 5 15.1 50 51 52 52 55 55 53 54 184 PTS-XP243E-08JE
FIXED DEVICE TABLE(UF) 2/2
固定デバイステーブル(UF) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADNUF9503 1 BODY 本体 OT
5 DNUF4004 1 BASE ベース FE
6 DEUF3120 1 SEAL シール PL
7 DEUF3101 4 CLAMPER クランパ FE
8 H5322A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
9 W1013A 12 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
10 IPA5411 40 CLAMPER クランパ FE
11 IPA5422 40 BOLT ボルト FE
12 IPA5430 40 SPRING スプリング FE
13 IPA5460 40 PIN ピン FE
21 GFUF0050 1 BKT, WIRING ＢＫＴ 配線 FE NOTE.1
22 K5170T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE NOTE.1
23 GFUF0060 1 BKT, BASE ＢＫＴ ベース FE NOTE.1
24 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE NOTE.1
25 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE NOTE.1
26 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE NOTE.1
27 A10378 1 ANTENNA アンテナ 94B256 XP2ﾖｳ RFｱﾝﾃﾅｷｯﾄ OT NOTE.1
28 K5358C 10 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE NOTE.1
29 N1076A 10 NUT, HEX ナット 六角 M 3 P=0.5 FE NOTE.1
30 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE NOTE.1
31 W1040A 10 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE NOTE.1
NOTE.1：RF FEEDER SYSTEM OPTION
：RFフィーダシステムオプション
183
PTS-XP243E-08JE
A
AA
BB
AA
1
2
3
4
5
BB
41
28
27
37
38
36
30
40
18
17
25
26
24
24
24
24
1
32
34
33
35
31
40
14
15
19
21
20
13
12
8
22
16
23
39
10
9
11
29
42
42
6
7
2
4
3
5
15.1
50
51
52
52
55
55
53
54
184
PTS-XP243E-08JE

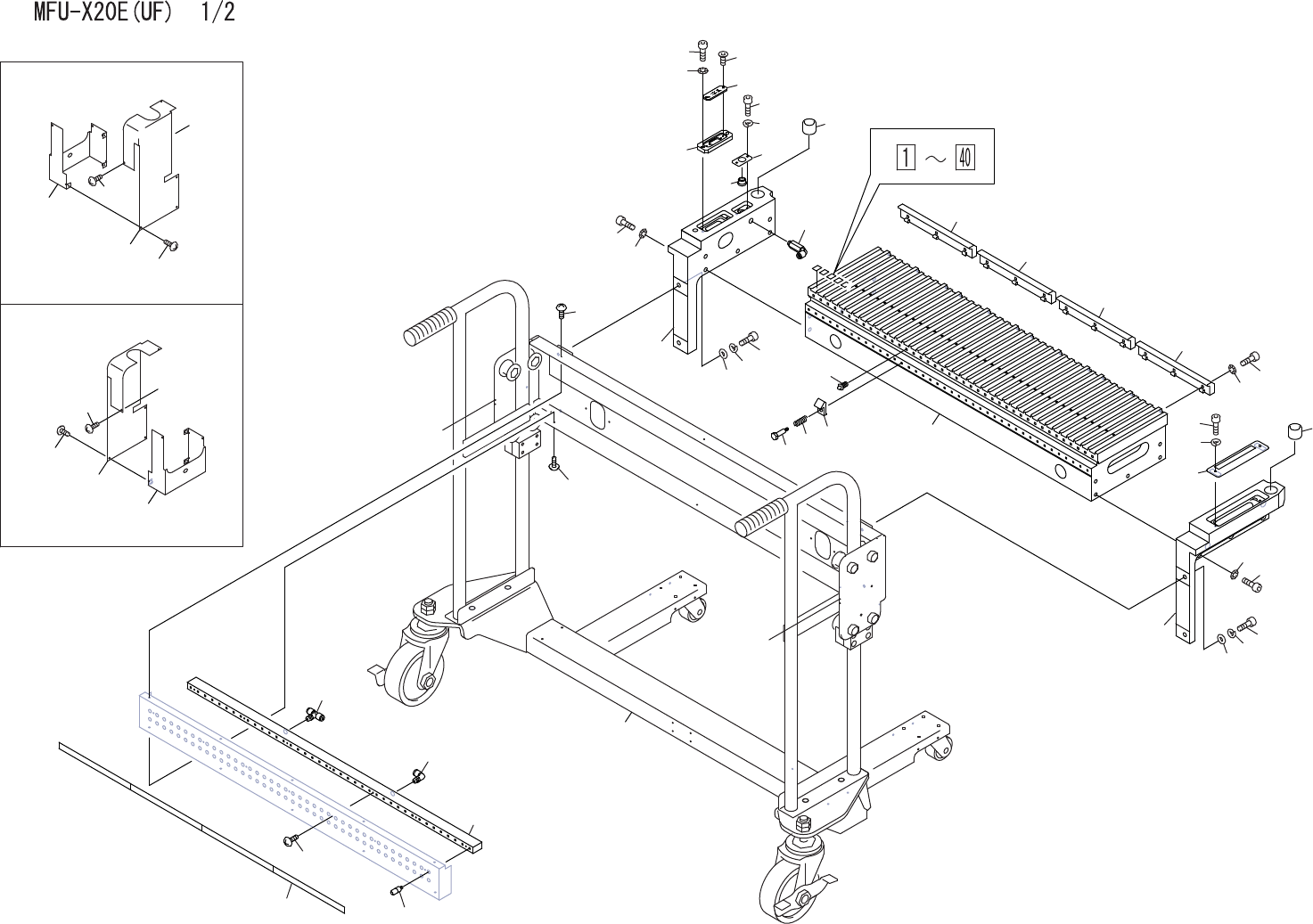

MFU-X20E(UF) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEUF3015 1 BASE ベース AL
2 DEUF3024 1 BKT ＢＫＴ FE
3 H5343A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
4 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
5 W1052A 2 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
6 H5341A 5 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
7 W1014A 5 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
8 DEUF3034 1 BKT ＢＫＴ FE
9 H5343A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
10 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
11 W1052A 2 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
12 H5341A 5 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
13 W1014A 5 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
14 DEUF3040 1 PLATE プレート FE
15 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15.1 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 DEUF3060 1 BKT ＢＫＴ FE
17 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 DEUF3070 1 BKT, TERMINAL ＢＫＴ ターミナル FE
20 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
22 DEUF3080 1 COVER, CONNECTOR カバー コネクタ PL
23 K5169X 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X005(ｽﾃﾝﾚｽ) FE
24 DEUF3101 4 CLAMPER クランパ FE
25 H5322A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
26 W1013A 12 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
27 DEUF3110 1 MANIFOLD マニホールド AL
28 K5170T 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
29 DEUF3120 1 SEAL シール PL
30 DEUF3130 1 SEAL シール PL
31 DEUF3160 1 PACKING, RUBBER パッキン ゴム PL
32 IPA5411 40 CLAMPER クランパ FE
33 IPA5422 40 BOLT ボルト FE
34 IPA5430 40 SPRING スプリング FE
35 IPA5460 40 PIN ピン FE
36 S5019B 40 SOCKET ソケット MC05SM OT
37 Y3078A 1 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
185
