A B B A A C D E F C D C D A A B B 57.1 36 37 35 57 57 46 49 48.1 48.1 48 47 84 86 85 23 25 24 20 30 31 11 8 29 22.1 22 21 5 7 6 80 4 1 3 2 43 44 45 16 15 14 77 78 79 61 62 56 55 88 54 83 83 42 43 44 45 83 83 42 9 10 12 1…
This page intentionally blank.
95
PTS-XP243E-08JE
A
BB
AA
C
D
E
F
C
D
C
D
AA
BB
57.1
36
37
35
57
57
46
49
48.1
48.1
48
47
84
86
85
23
25
24
20
30
31
11
8
29
22.1
22
21
5
7
6
80
4
1
3
2
43
44
45
16
15
14
77
78
79
61
62
56
55
88
54
83
83
42
43
44
45
83
83
42
9
10
12
13
89
89
41
40
39
83
89
38
83
41
40
39
38
83
59
60
47
48
48.1
48.1
49
46
36
37
35
53
53
50
88
17
11
8
32
34
33
19.1
19
18
88
63
27
28
26
64
9
10
12
13
84
86
85
5
7
6
80
4
1
3
2
52
51
58
88
83
89
66
67
68
65
70
71
72
69
73
73
74
75
76
76
75
74
25.3
25.1
25.2
28.3
28.1
28.2
53.1
66.0N m
96
PTS-XP243E-08JE

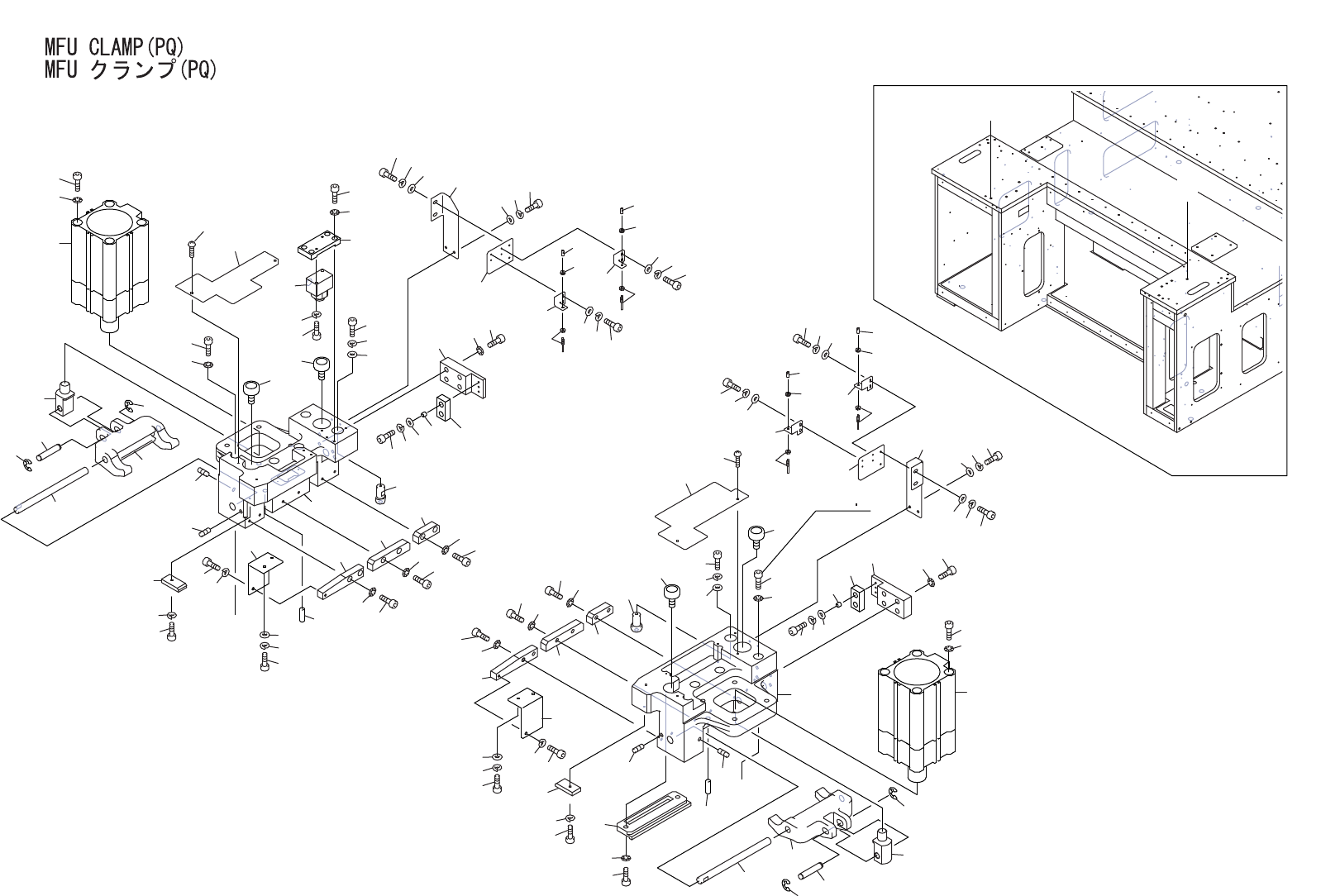

MFU CLAMP(PQ)
MFU クランプ(PQ)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEPQ3043 2 BKT ＢＫＴ FE
2 H5344A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X035 FE
3 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
4 DEPQ3050 2 STOPPER ストッパ PL
5 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
6 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
8 DNPQ0031 2 GUIDE ガイド FE
9 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
10 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
11 DNPQ0041 2 GUIDE ガイド FE
12 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
13 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
14 DEPQ3130 1 BKT ＢＫＴ FE
15 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
17 DNPQ0010 1 PIN, LOCATING ピン 位置決め FE
18 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
19 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
19.1 EM42301 1 WASHER ワッシャ FE
20 DNPQ0020 1 PIN, LOCATING ピン 位置決め FE
21 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
22 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
22.1 EM42301 1 WASHER ワッシャ FE
23 DEPQ3281 1 BKT ＢＫＴ FE
24 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
25 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
25.1 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
25.2 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
25.3 W1041A 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
26 DEPQ3291 1 BKT ＢＫＴ FE
27 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
28 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
28.1 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
28.2 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
28.3 W1041A 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
29 DNPQ3131 1 GUIDE ガイド FE
30 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
