A 31 32 33 34 30 31 32 33 34 35 36 37 38 49 50 11 12 13 19 20 21 52 18 51 10 45 45.1 43.1 53 54 55 14 15 16 17 26 27 28 29 49 51 52 39 40 41 42 50 59 60 61 62 64 63 19 20 21 18 4 5 6 43.2 43 44 44.1 70 71 69 66 67 68 65 …
MTU TRAY PUSHER(TR)
MTU トレイプッシャ(TR)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNTR3330 4 BKT, SENSOR ＢＫＴ センサ FE
2 K5357T 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
3 H5268T 8 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
4 W1039H 8 WASHER, FLAT ワッシャ 平 2.5M/M FE
5 DNTR6011 1 PUSHER プッシャ FE
6 K5255H 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE
7 DNTR3811 2 PLATE, SIDE プレート サイド FE
8 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
9 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 W1040A 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
11 DNTR3741 1 COVER カバー FE
12 H5273A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
13 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 DETR6864 2 COVER カバー FE
15 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
16 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 DETR6871 3 FIBER UNIT ファイバユニット OT
18 DETR6880 1 FIBER UNIT ファイバユニット OT
19 S1021A 12 CIR-CLIP サークリップ ST-EW- 3 OT
20 S2307C 6 SHAFT シャフト SFRR4-54-B2-S2 OT
21 S2208E 1 CYLINDER, AIR シリンダ エアー CDQSB25-5T-M9NVL OT
22 H5306A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X035 FE
23 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
24 Y3077Z 1 UNION, ELBOW ユニオン エルボ KQ2L04-M5 OT
25 DNTR6020 1 KNUCKLE ナックル FE
26 H5321A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
27 W1013A 1 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
28 DNTR6030 4 ARM アーム FE
29 DNTR6040 2 BLOCK, REFERENCE ブロック 基準 FE
30 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
31 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
32 DNTR6050 1 BLOCK ブロック FE
33 DNTR6060 1 BLOCK, LOCATING
ブ
ロック 位置決め FE
169
PTS-XP243E-08JE
A
31
32
33
34
30
31
32
33
34
35
36
37
38
49
50
11
12
13
19
20
21
52
18
51
10
45
45.1
43.1
53
54
55
14
15
16
17
26
27
28
29
49
51
52
39
40
41
42
50
59
60
61
62
64
63
19
20
21
18
4
5
6
43.2
43
44
44.1
70
71
69
66
67
68
65
170
PTS-XP243E-08JE

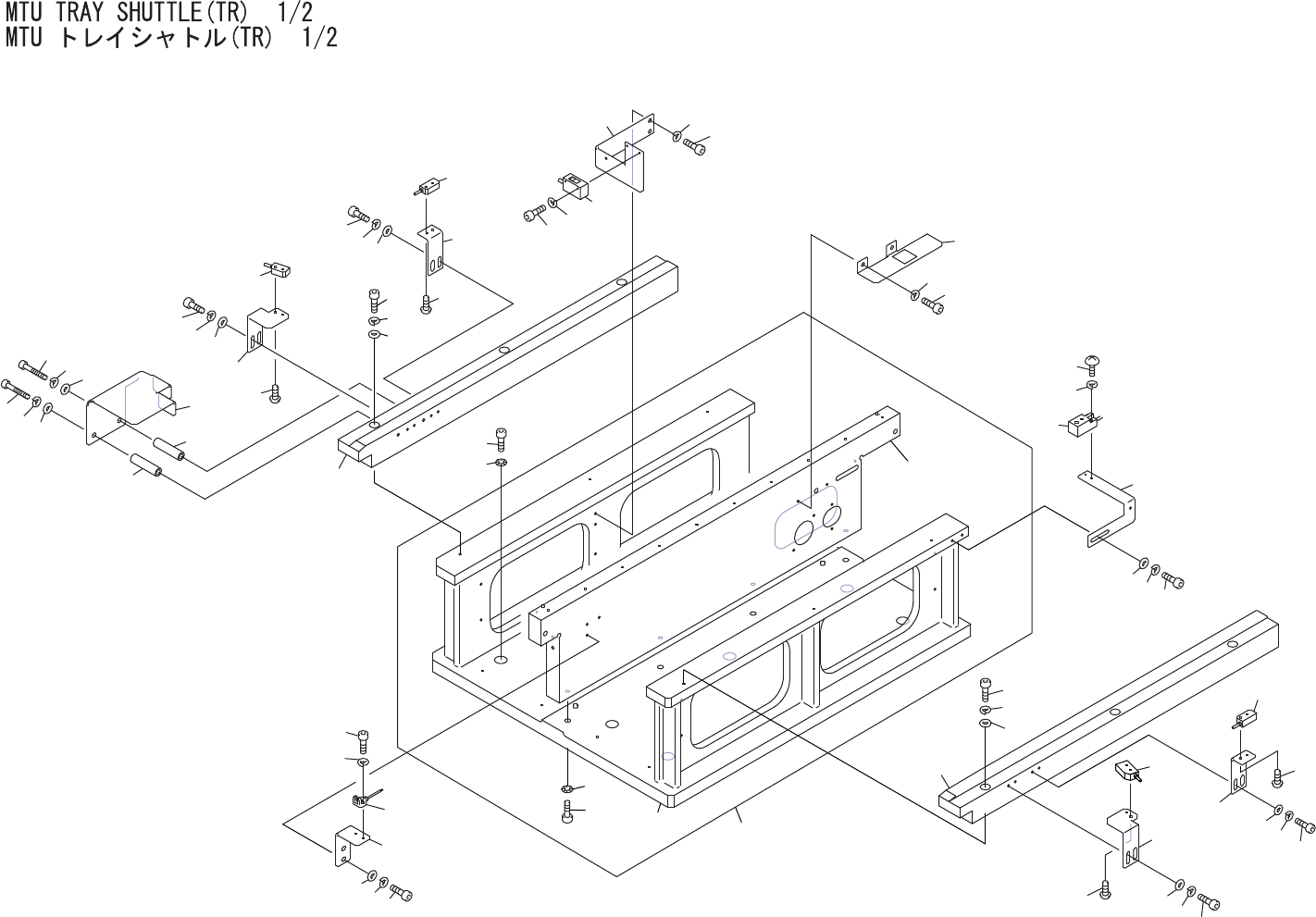

MTU TRAY SHUTTLE(TR) 1/2
MTU トレイシャトル(TR) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 ADNTR8111 1 COVER カバー OT
5 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
6 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 DNTR4171 1 GUIDE ガイド FE
11 H5294A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
12 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
14 DNTR4181 1 GUIDE ガイド FE
15 H5294A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
16 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
18 DNTR4190 2 BKT, SENSOR ＢＫＴ センサ FE
19 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
20 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
21 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 DNTR4160 1 BKT, SENSOR ＢＫＴ センサ FE
27 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
30 DNTR4220 1 COVER カバー FE
31 H5309A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X050 FE
32 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
34 DETR4520 2 PIPE パイプ FE
35 DNTR4200 1 BKT, SENSOR ＢＫＴ センサ FE
36 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
37 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
38 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
39 DNTR4210 1 BKT, SENSOR ＢＫＴ センサ FE
40 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
41 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
42 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
43 ADNTR8106 1 BASE ベース OT
43.1 DNTR4103 1 BASE ベース FE
43.2 DNTR4114 1 PLATE プレート FE
44 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
44.1 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
45 H5341A 7 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
