PTS-XP243E-08JE.pdf - 第161页

MTU TRAY ELEVATOR(TR) 1/2 MTU トレイエレベータ (TR) 1/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 DNTR3751 1 COVER カバー FE 2 K51711 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X0…

100%1 / 211
A
B
C
C
A
A
B
102
103
104
105
75
75
75
21.1
22
23
23
22
11
75
5
6
3
4
67
68
69
72
73
71
18
19
1
2
14
15
36
15.3
15.1
15.2
13
100
101
61
63
62
64
66
65
24
25
17.1
79
16.1
32
89
90
91
92
93
60
44
45
45.3
45.1
45
52
94
46
45.4
45.5
45.1
45
45.2
43
44
45
47
48
49
94
56
95
95
45.3
45.1
45
108
109
107
110
110
17.2
16.2
113
114
115.1
16
19.1
17
80.1
80
81
83
80
82
125
126
127
124
21
115
113.1
113.2
113.3
37
38
39
7
7.1
7.2
128
129
130
131
8
9
10
26
84
85
27
160
PTS-XP243E-08JE

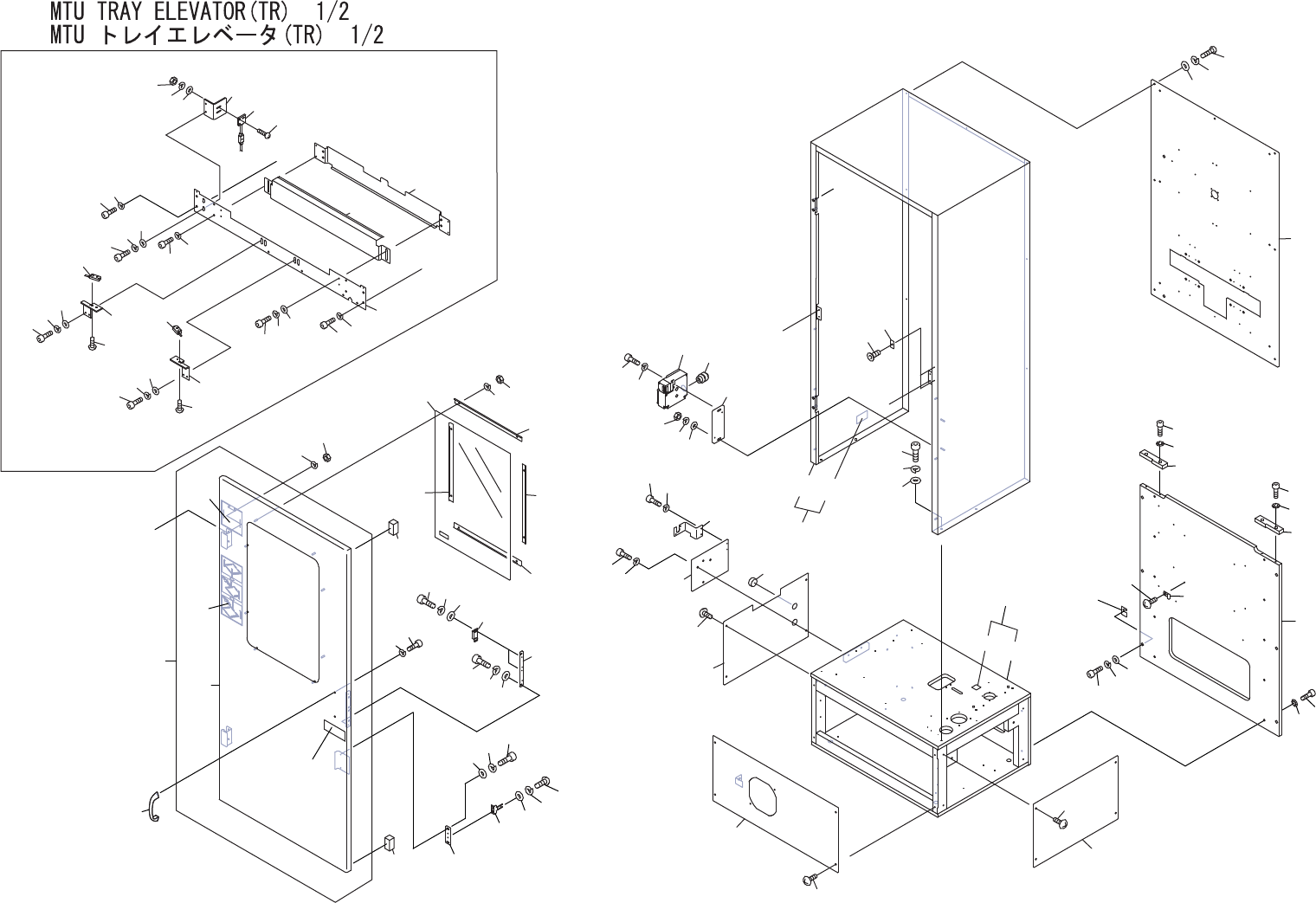

MTU TRAY ELEVATOR(TR) 1/2
MTU トレイエレベータ(TR) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNTR3751 1 COVER カバー FE
2 K51711 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
3 DNTR3761 1 COVER カバー FE
4 K51711 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
5 DNTR3644 1 COVER カバー FE
6 K5214A 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
7 GFTR3050 1 BKT, SW ＢＫＴ　ＳＷ FE
7.1 H5295A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X035 FE
7.2 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
8 N1080A 2 NUT, HEX ナット　六角 M 4 P=0.7 FE
9 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
10 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
11 ADNTR8121 1 COVER, ACRYLIC カバー　アクリル OT
13 DNTR3593 1 PLATE, BASE プレート　ベース FE
14 H5322A 10 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
15 W1013A 10 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
15.1 H5343A 6 BOLT, HEX SOCKET ボルト　六角穴 M08X030 FE
15.2 W1025A 6 WASHER, LOCK ワッシャ　スプリング 8M/M FE
15.3 W1046A 6 WASHER, FLAT ワッシャ　平 4W- 8 FE
16 ADNTR8135 1 FRAME フレーム OT
16.1 DNTR3304 1 FRAME フレーム FE
16.2 DNPZ1050 1 SEAL シール PL
17 AGFTR8160 1 COVER, OVERALL カバー　全体 OT
17.1 GFTR6110 1 COVER, OVERALL カバー　全体 FE
17.2 DEPI3140 1 NAMEPLATE 銘板 PL
18 H5299A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
19 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
19.1 W1050A 4 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5) FE
21 AGFTR8140 1 DOOR 扉 OT
21.1 GFTR6090 1 DOOR 扉 FE
22 N1082A 12 NUT, HEX ナット　六角 M 5 P=0.8 FE
23 W1023A 12 WASHER, LOCK ワッシャ　スプリング 5M/M FE
24 DNTR6083 1 COVER カバー FE
25 K5257A 7 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
26 W1022A 7 WASHER, LOCK ワッシャ　スプリング 4M/M FE
27 W1041A 7 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4) FE
32 DETR6250 1 BKT, SENSOR ＢＫＴ　センサ FE
36 DETR6722 3 SHIM シム FE 0.05mm，INT
161
PTS-XP243E-08JE
MTU TRAY ELEVATOR(TR) 1/2
MTU トレイエレベータ(TR) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 DETR6732 3 SHIM シム FE 0.1mm，INT
38 DETR6742 3 SHIM シム FE 0.2mm，INT
39 DETR6752 3 SHIM シム FE 0.3mm，INT
43 DETR6770 1 BKT ＢＫＴ FE
44 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 FE
45 W1022A 10 WASHER, LOCK ワッシャ　スプリング 4M/M FE
45.1 H5288A 6 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
45.2 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
45.3 W1041A 4 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4) FE
45.4 H5274A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
45.5 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
46 DETR6780 1 BKT, COVER ＢＫＴ　カバー FE
47 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
48 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
49 W1042A 4 WASHER, FLAT ワッシャ　平 4W- 3 FE
52 DETR6790 1 BKT, SENSOR ＢＫＴ　センサ FE
56 DETR6800 1 BKT, SENSOR ＢＫＴ　センサ FE
60 DETR6820 1 BKT, COVER ＢＫＴ　カバー FE
61 DNTR3630 1 PLATE, GUIDE プレート　ガイド FE
62 H5322A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
63 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
64 DNTR3620 1 PLATE, GUIDE プレート　ガイド FE
65 H5322A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
66 W1013A 2 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
67 DNTR3142 1 BKT ＢＫＴ FE
68 H5322A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
69 W1024A 2 WASHER, LOCK ワッシャ　スプリング 6M/M FE
71 GFTR3011 1 BKT, SENSOR ＢＫＴ　センサ FE
72 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
73 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
75 DNTR3650 4 RETAINER, ACRYLIC 押え　アクリル FE
79 H3083X 2 BUSHING, RUBBER ブシュ　ゴム MG-4 OT
80 M1010Z 2 MAGNET CATCH マグネットキャッチ TL-78S-1198 OT
80.1 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X005 FE
81 H5274A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
82 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
83 W1040A 4 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3) FE
84 S31935 1 SW, LIMIT ＳＷ　リミット D4NL-1HFG-B OT
162
