BODY(AB) 2/2 本体(AB) 2/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 6 GFAB1021 1 BKT, BOX ＢＫＴ ＢＯＸ FE 7 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE 8 W1023A 2 WA…
A
AA
A
BB
BB
B
AA
BB
CC
DD
CC
DD
6
10
9
8
7
13
12
11
22
23
24
25
26
27
29
32
31
30
16
17
18
15
36
35
33
33
34
38
39
40
44
43
42
45
45
46
48
47
46
48
47
37
41
36
PTS-XP243E-08JE

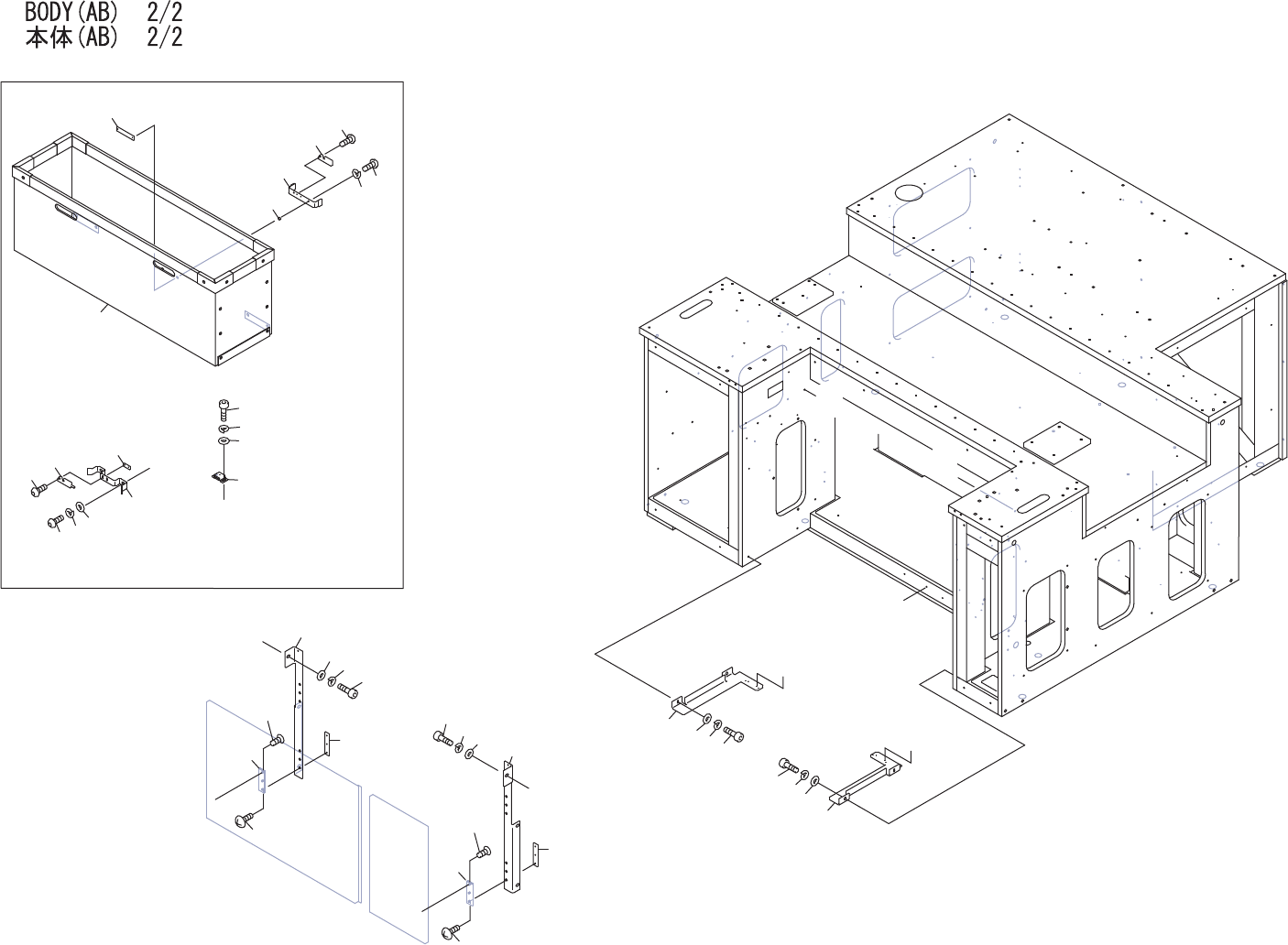

BODY(AB) 2/2
本体(AB) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
6 GFAB1021 1 BKT, BOX ＢＫＴ ＢＯＸ FE
7 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
8 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
9 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
10 GFAB1031 1 BKT, BOX ＢＫＴ ＢＯＸ FE
11 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
12 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
13 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
15 M1010F 2 MAGNET CATCH マグネットキャッチ TL-73S OT
16 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
17 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
22 DNAB1355 1 BOX, DUST ＢＯＸ ダスト OT
23 GFAB1191 1 BKT ＢＫＴ FE
24 GFAB1171 1 NUT ナット FE
25 S3244R 2 SPACER スペーサ CU-304.5 OT
26 H5514C 2 BOLT ボルト SRBS-M3X12 FE
27 W1021C 2 WASHER, LOCK ワッシャ スプリング 3M/M ｽﾃﾝﾚｽ FE
29 GFAB1182 1 BKT, SENSOR ＢＫＴ センサ FE
30 H5515D 2 BOLT ボルト SRBS-M4X12 FE
31 W1106M 2 WASHER, LOCK ワッシャ スプリング 4M/M ｽﾃﾝﾚｽ FE
32 W1107E 2 WASHER, FLAT ワッシャ 平 M04X012-1 ｽﾃﾝﾚｽ FE
33 M1056M 1 MAGNET SW マグネットＳＷ XCS-DMC7902 OT SET
34 H5513B 2 BOLT ボルト SRBS-M3X6 FE
35 H5514C 2 BOLT ボルト SRBS-M3X12 FE
36 GFAB1211 1 NUT ナット FE
37 GFAB3060 1 BKT ＢＫＴ FE
38 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
39 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
40 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
41 GFAB3070 1 BKT ＢＫＴ FE
42 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
43 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
44 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
45 GFAB1140 4 NUT ナット FE
46 K5209A 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
47 T2123S 4 HINGE 蝶番 TH-TM-15 FE
48 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
37
PTS-XP243E-08JE
A
AA
BB
Required when using fixed device table and no waste tape processing unit installed.
BB
AA
1
2
2
3
6
5
4
7
8
9
10
11
14
13
12
15
16
17
18
38
