MTU TRAY SHUTTLE(TR) 2/2 MTU トレイシャトル (TR) 2/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 2 H5296A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE 3 N1080A 1 NUT, HEX ナット …
A
B
C
B
B
C
57
54
55
57
12
13
16
90
18.1
17
18
16
18.1
90
92
56
11
92
14
58
59
62
60
59
63
64
97
94
15
7
8
9
10
58
59
61
60
59
63
64
45
46
47
48
49
50
58.1
58.2
58.3
5
6
4
4.1
4.2
51
56.1
56.2
93
70
68
69
58.1
58.2
58.3
58.1
58.2
58.3
2
3
58
59
61
60
59
63
64
15
7
8
9
10
20
21
44
78
77
79
43
80
79
22
43.1
43.2
43.3
28
29
26
74
75
76
19
20
21
27
37
42
41
39
40
31
32
38
41
30
82
83
81
84
85
86
82
83
84
85
17
18
76.1
58.1
58.2
58.3
65
65
66
0.88N m
LOCTITE242
LOCTITE242
0.88N
m
174
PTS-XP243E-08JE

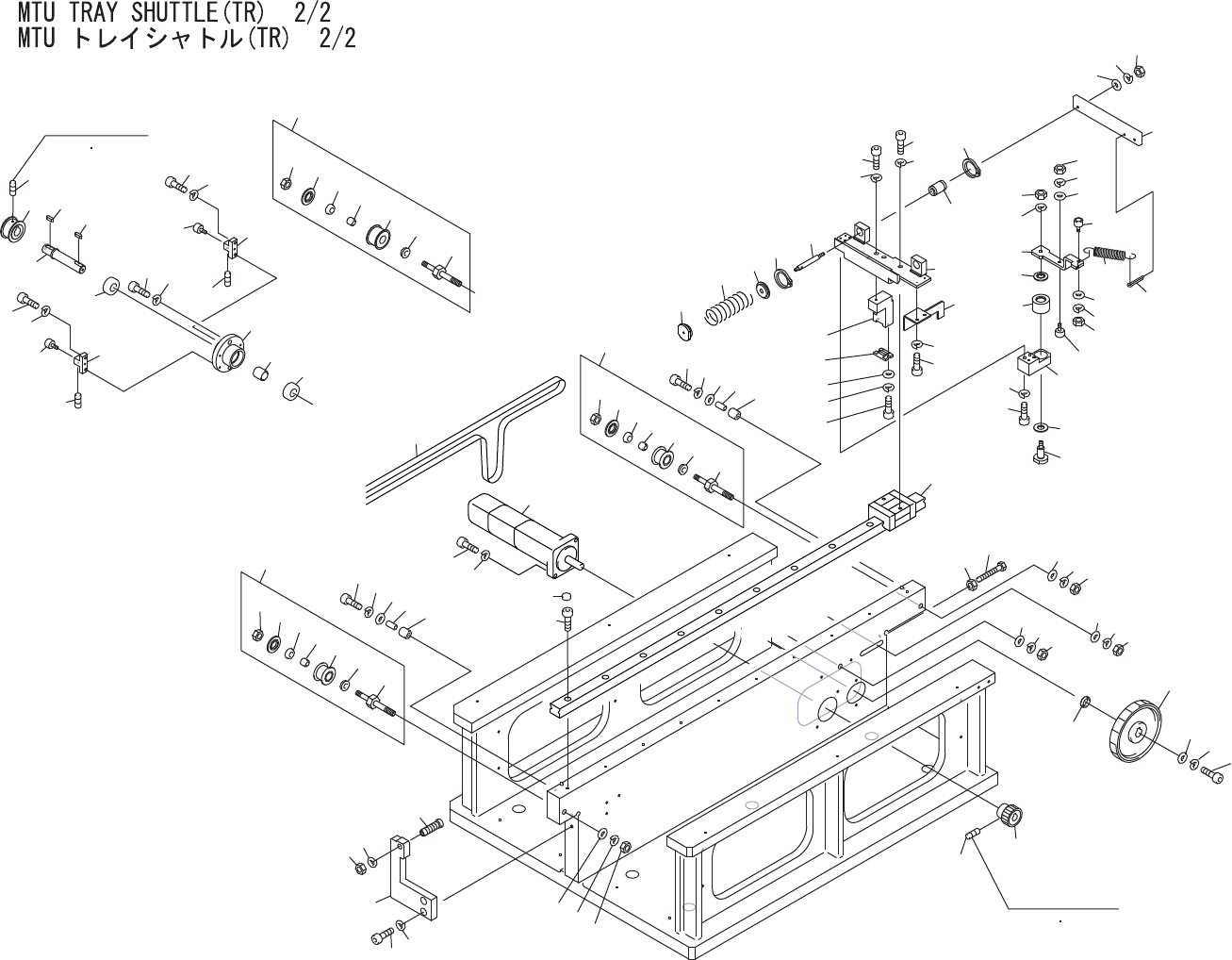

MTU TRAY SHUTTLE(TR) 2/2
MTU トレイシャトル(TR) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 H5296A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
3 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
4 H5289A 10 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
4.1 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
4.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
5 K11475 1 GUIDE, RAIL ガイド レール SSR15XVY1UU+580L-1 FE
6 K20089 10 CAP キャップ C04 FE
7 DETR4040 2 STOPPER ストッパ PL
8 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
11 DETR4130 1 HOLDER, BEARING ホルダ ベアリング FE
12 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
13 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 DETR4140 1 HOLDER, BEARING ホルダ ベアリング FE
15 DETR4160 2 COLLAR カラー FE
16 DETR4220 2 BKT ＢＫＴ FE
17 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
18.1 N4017A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M02X003 ﾋﾗｻｷ FE
19 DETR4310 1 HOOK フック FE
20 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 DNTR4230 1 PLATE プレート FE
26 DNTR4240 1 BKT ＢＫＴ FE
27 DETR4340 1 DOG ドッグ FE
28 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 DNTR4260 1 BLOCK ブロック FE
31 H52626 4 BOLT, HEX SOCKET ボルト 六角穴 M3X16 FE
32 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
37 DETR4380 1 LEVER レバー FE
38 DETR4390 1 PIN ピン FE
39 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
40 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
41 DETR4400 2 WASHER ワッシャ FE
42 H43838 1 BEARING, NEEDLE ベアリング ニードル TA 810Z OT
43 DNTR4271 2 PIN, CLAMP ピン クランプ OT
175
PTS-XP243E-08JE
MTU TRAY SHUTTLE(TR) 2/2
MTU トレイシャトル(TR) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
43.1 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
43.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
43.3 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
44 DETR4420 2 PIN, CLAMP ピン クランプ FE
45 DNTR4150 1 BLOCK, STOPPER ブロック ストッパ FE
46 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
47 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
48 DNTR4280 1 BOLT, POSITIONING ボルト 位置決め FE
49 N1089A 1 NUT, HEX ナット 六角 M 8 P=1.25 FE
50 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
51 DNTR4290 1 GEAR ギヤ OT
54 DETR4550 1 PULLEY プーリ OT
55 N4019A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
56 DETR4560 1 SHAFT シャフト FE
56.1 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
56.2 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
57 DETR4570 2 KEY キー FE
58 DETR4581 4 SHAFT シャフト FE
58.1 N1085A 4 NUT, HEX ナット 六角 M 6 P=1.0 FE
58.2 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
58.3 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
59 H42323 8 BEARING ベアリング FLAWBC5-10-ZZA OT
60 DNTR4300 4 COLLAR, BEARING カラー ベアリング FE
61 DETR4602 2 PULLEY プーリ OT
62 DETR4610 2 PULLEY プーリ OT
63 DBTN1740 4 COLLAR カラー FE
64 N1069T 4 NUT, U ナット Ｕ M5 P=0.8 3ｼｭ FE
65 AGFTR8201 2 PULLEY, TIMING プーリ タイミング OT
66 AGFTR8211 2 PULLEY プーリ OT
68 DETR4620 1 GEAR ギヤ OT
69 N4018T 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ﾋﾗｻｷ FE
70 DNTR4310 1 COLLAR カラー FE
74 DNTR4250 1 FIXTURE, CLAMP 金具 クランプ OT
75 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
76 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
76.1 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
77 DBTN1280 2 WASHER ワッシャ FE
78 DBTN1290 2 SPRING スプリング FE
