CAMERA(GC) 1/2 カメラ(GC) 1/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 95.1 GFGC3620 2 SHEET シ ート OT 96 GFGC3590 1 SHEET シー ト OT 97 GFGC3600 4 SHEET シー ト OT 98 G…
CAMERA(GC) 1/2
カメラ(GC) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
51 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
52 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
53 DNGC1740 1 SPACER スペーサ FE
54 N4012A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X008 ｸﾎﾞﾐｻｷ FE
55 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
56 K1131F 1 CAMERA, CCD カメラ ＣＣＤ XC-HR50 OT
57 GFGC3740 1 BKT, HOLDER ＢＫＴ ホルダ AL
58 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
59 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
60 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
61 H5267A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
62 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
63 W1039T 4 WASHER, FLAT ワッシャ 平 2.6M/MX0.5X5 FE
64 GFGC3750 1 BKT ＢＫＴ AL
65 H5275A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
66 W1010A 3 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
67 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
68 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
69 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
70 GFGC3770 1 LENS レンズ OT
71 GFGC3281 1 COVER, DUSTPROOF カバー 防塵 OT
72 N4019A 3 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
80 AGFGC8501 1 LAMP, LED ランプ ＬＥＤ OT
81 GFGC3500 1 PLATE プレート AL
82 K51750 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X012(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
83 N10735 4 NUT, HEX ナット 六角 M 2 3ｼｭ ﾕﾆｸﾛﾒｯｷｼﾛ FE
84 K5169M 5 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
85 GFGC3510 1 PLATE, SIDE プレート サイド AL
86 GFGC3521 1 PLATE, SIDE プレート サイド AL
87 GFGC3530 1 PLATE, UPPER プレート 上 AL
88 K5175M 5 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004(0ﾊﾞﾝ 1ｼｭ)ｽﾃﾝﾚｽ FE
89 GFGC3540 1 PLATE, FRONT プレート フロント AL
90 H5266A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
91 GFGC3550 1 PLATE, REAR プレート リヤー AL
92 K5175M 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004(0ﾊﾞﾝ 1ｼｭ)ｽﾃﾝﾚｽ FE
93 GFGC3560 1 SHEET シート OT
94 GFGC3570 2 PLATE, DISPERSION プレート 拡散 OT
95 GFGC3580 1 MIRROR ミラー OT
60
PTS-XP243E-08JE
CAMERA(GC) 1/2
カメラ(GC) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
95.1 GFGC3620 2 SHEET シート OT
96 GFGC3590 1 SHEET シート OT
97 GFGC3600 4 SHEET シート OT
98 GFGC3610 1 SHEET シート PL
99 S3058Y 4 SPACER スペーサ C-2004 OT
110 AGFGC8325 2 MIRROR ミラー OT
111 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
112 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
113 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
114 AGFGC8316 2 MIRROR ミラー OT
115 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
116 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
117 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
118 GFGC3240 2 COVER カバー FE OPTION
119 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE OPTION
120 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE OPTION
121 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE OPTION
122 GFGC3291 2 COVER カバー FE OPTION
123 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE OPTION
124 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE OPTION
125 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3
FE
OPTION
61
PTS-XP243E-08JE

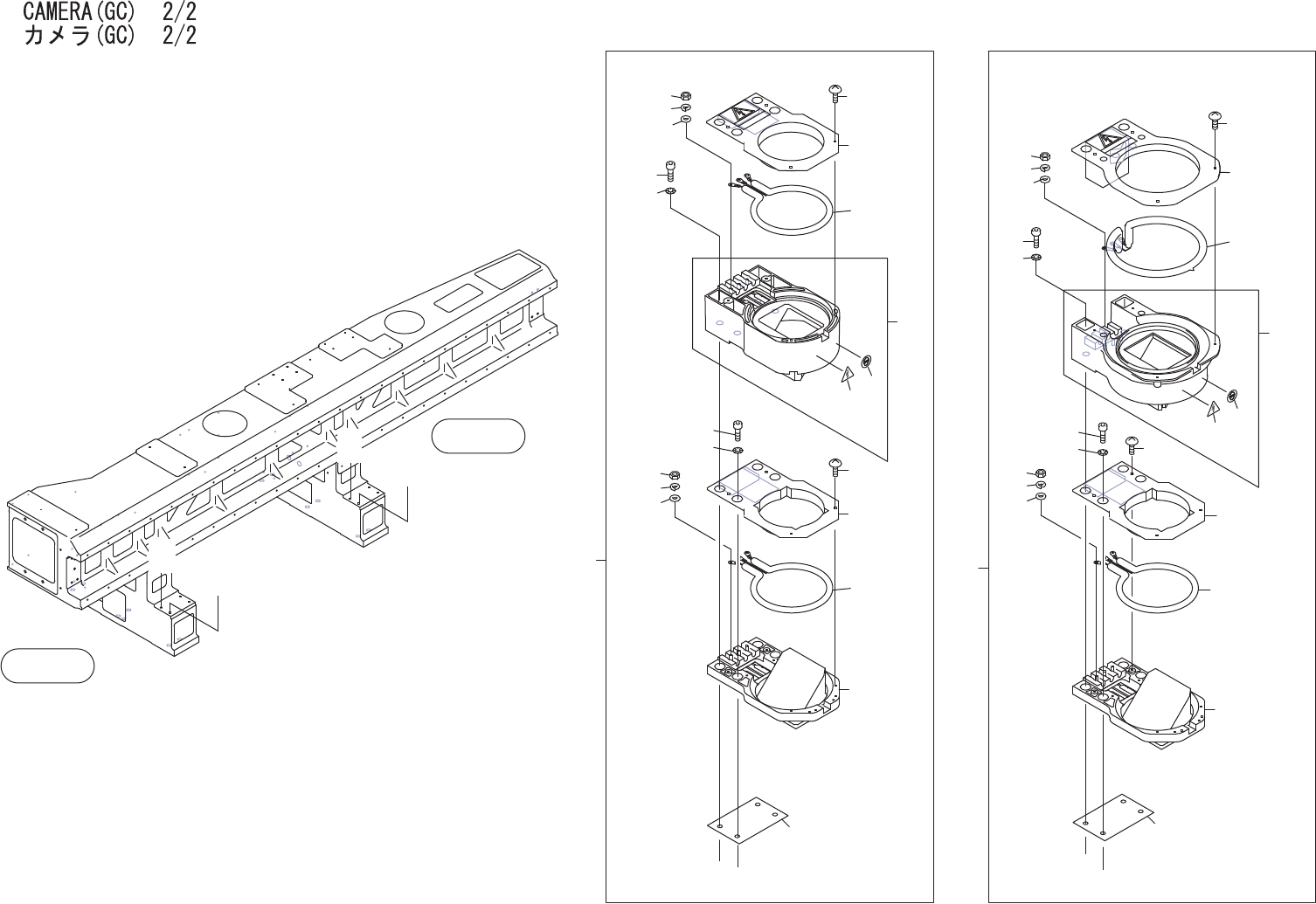

AA
CC
DD
A
SIDE1 SIDE2
SIDE2
SIDE1
BB
CC
AA
DD
BB
60
66
56
57
51
58
59
55
14
10
11
2
12
13
6
5
8
7
19
18
54
65
64
21
21
67
63
62
68
53
52
1
50
51.2
51.1
3
4
65.1
55.1
9
19.1
20
17
16
62
