Composición

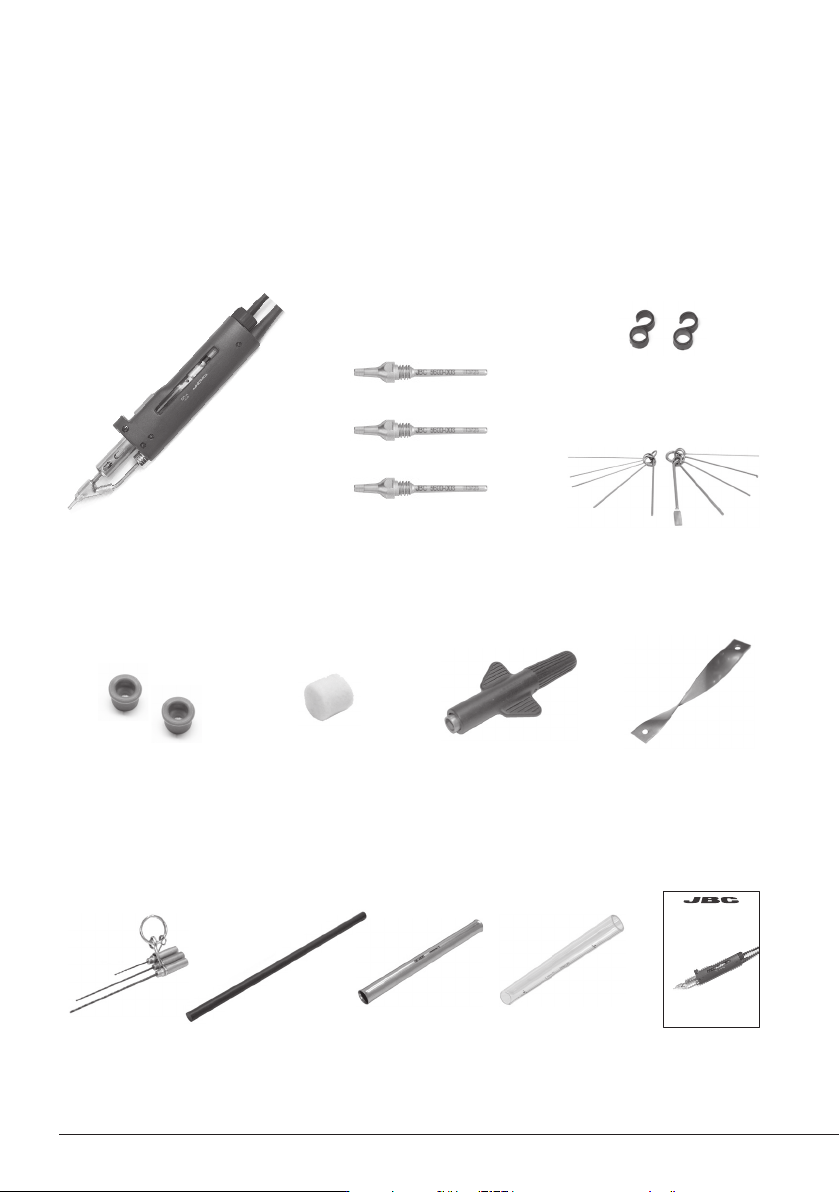

Los siguientes artículos deben estar incluidos:
*Accesorios del desoldador DR560-A incluidos en la Ref. 0010261
Tips
Puntas .................... 3 unidades
Ref. C560005* (x1)
Ref. C560013* (x1)
Ref. C560004* (x1)
Desoldering Iron
Desoldador ................ 1 unidad
Ref. DR560-A
Punta C560003 incluida
Union flanges
Bridas de unión ......... 1 unidad
Ref. 0 0113 5 6
Tip cleaning set ...... 1 unidad
Juego de limpieza de puntas
Ref. 0965970*
Internal gasket
Junta interna ......... 1 u.
Ref. 0019208*
Contiene 2 juntas
Filter box
Caja de filtros ........ 1 u.
Ref. 0780840
Contiene 10 filtros
Spanner
Llave para puntas .. 1 u.
Ref. 0780550*
Spiral Filter
Filtro en espiral ..... 1 u.
Ref. 0812330*
Long tip
cleaning set
Juego de limpieza
de puntas ..... 1 u.
Ref. 0965760*
Cleaning stick
Bastoncillo de
limpieza del
depósito ....... 1 u.
Ref. 0786640
Metal Solder
Collector
Depósito metálico
de estaño ..... 1 u.
Ref. 0812630*
Glass Solder
Collector
Depósito de
estaño ........... 1 u.
Ref. 0812620*
Manual ......... 1 u.
Ref. 0008867
Ref. DR560
Desoldering Iron
10
www.jbctools.com
Desoldador
Ref. DR560-A
Punta
Ref. C560003
al módulo desoldador
al soporte
Suction Filter
Ref. 0821830
Incluido en el módulo desoldador
Conexiones
Proceso de desoldar
Use un modelo de punta con un diámetro mayor que el pin a desoldar, a fin de lograr la
máxima aspiración y eficiencia térmica.
Después de cada pulsación del botón del desoldador hay un ligero retraso hasta que la bomba de
vacío se detiene, esto es para asegurar que el circuito de aspiración se vacíe completamente.
Si algún terminal ha quedado con restos de soldadura después de intentar desoldarlo, suéldelo de
nuevo y repita la operación.
Apoye la punta de modo que
el terminal penetre dentro del
orificio de la punta.
Cuando la soldadura se licúe,
gire la punta hasta que la
terminal del componente se
pueda desprender de los lados.
Presione el pulsador de la
bomba de vacío el tiempo
suficiente para aspirar la
soldadura.
3. Aspirar1. Colocar 2. Rotar
