A ø B ø C560-001 C560-002 C560-003 C560-004 C560-009 C560-014 Cambio de puntas Est a oper ació n deb e rea liza rse m ientr as que l a punt a está c ali ente, a una te mpe ratur a míni ma de 250°C, par a que l os res idu…

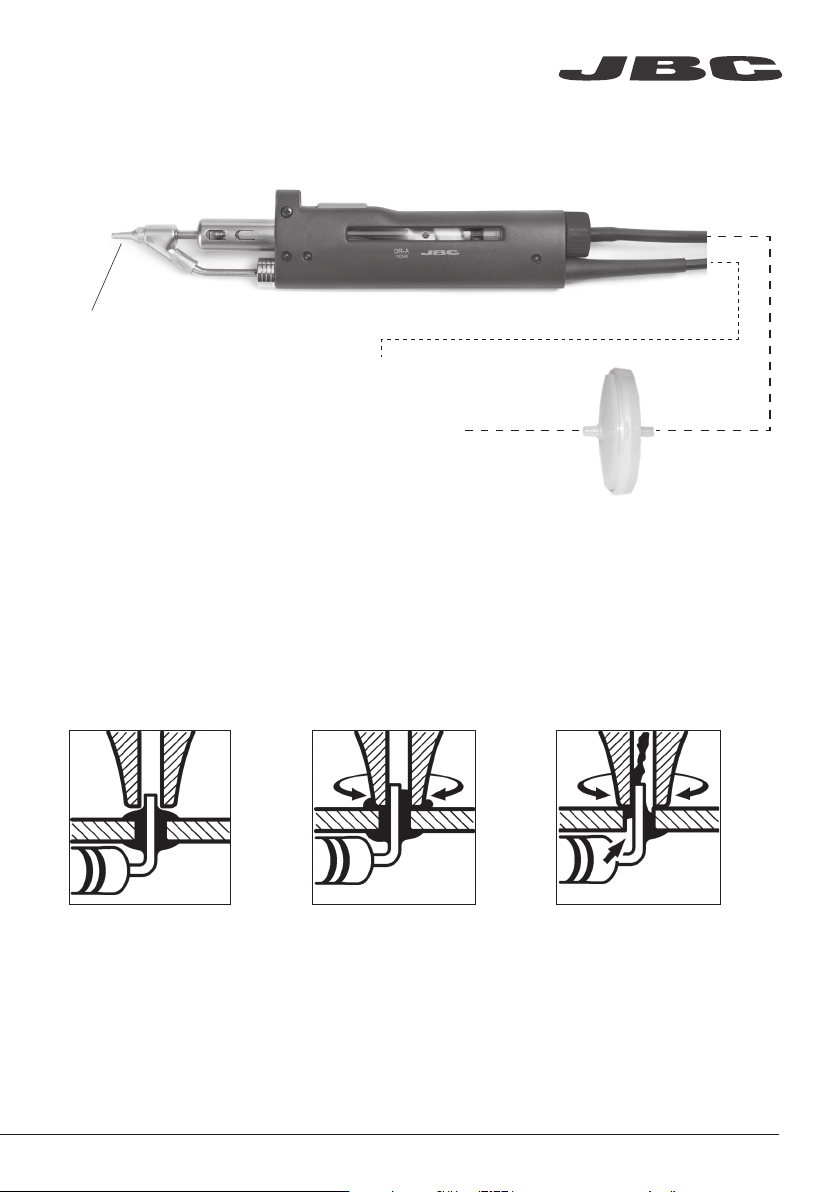

Desoldador
Ref. DR560-A
Punta
Ref. C560003
al módulo desoldador
al soporte
Suction Filter
Ref. 0821830
Incluido en el módulo desoldador
Conexiones
Proceso de desoldar
Use un modelo de punta con un diámetro mayor que el pin a desoldar, a fin de lograr la
máxima aspiración y eficiencia térmica.
Después de cada pulsación del botón del desoldador hay un ligero retraso hasta que la bomba de
vacío se detiene, esto es para asegurar que el circuito de aspiración se vacíe completamente.
Si algún terminal ha quedado con restos de soldadura después de intentar desoldarlo, suéldelo de
nuevo y repita la operación.
Apoye la punta de modo que
el terminal penetre dentro del
orificio de la punta.
Cuando la soldadura se licúe,
gire la punta hasta que la
terminal del componente se
pueda desprender de los lados.
Presione el pulsador de la
bomba de vacío el tiempo
suficiente para aspirar la
soldadura.
3. Aspirar1. Colocar 2. Rotar
www.jbctools.com
11
A ø
B ø
C560-001
C560-002
C560-003
C560-004
C560-009
C560-014

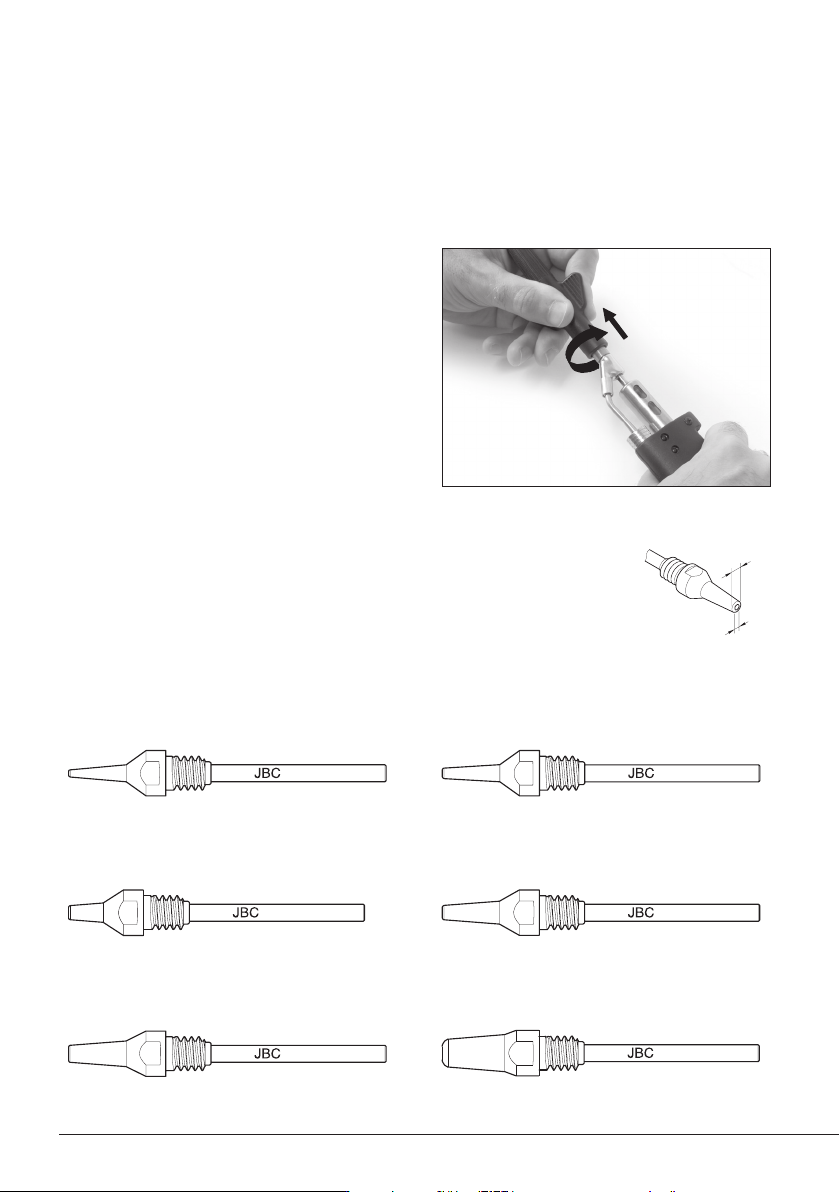

Cambio de puntas
Esta operación debe realizarse mientras que la punta está caliente, a una temperatura mínima
de 250°C, para que los residuos de estaño que hayan quedado en el interior estén fundidos.
Puntas compatibles
El DR560-A funciona con puntas C560. Encuentre el modelo que
mejor se adapte a sus necesidades en www.jbctools.com
Vea algunas de ellas a escala real:
C560-001 A=1,4 B=0,6 max. pin=0,4 mm
(A=0.05 B= 0.02 max. pin= 0.01 in)
C560-002 A=1,8 B=0,8 max. pin=0,6 mm
(A=0.07 B= 0.03 max. pin= 0.02 in)
C560-003 A=2,7 B=1 max. pin=0,8 mm
(A=0.1 B= 0.04 max. pin= 0.03 in)
C560-004 A=3,2 B=1,3 max. pin=1,1 mm
(A=0.12 B= 0.05 max. pin= 0.04 in)
C560-009 A=5 B=1,3 max. pin=1,1 mm
(A=0.19 B= 0.05 max. pin= 0.04 in)
C560-014 A=2,5 B=0,8 max. pin=0,6 mm
(A=0.09 B= 0.03 max. pin= 0.02 in)
1. Remover
Desenrosque la punta a sustituir, con la
ayuda de la llave suministrada.
2. Insertar
Coloque la nueva punta, y apriete con la
llave para lograr una buena estanqueidad.
250ºC mini.
12

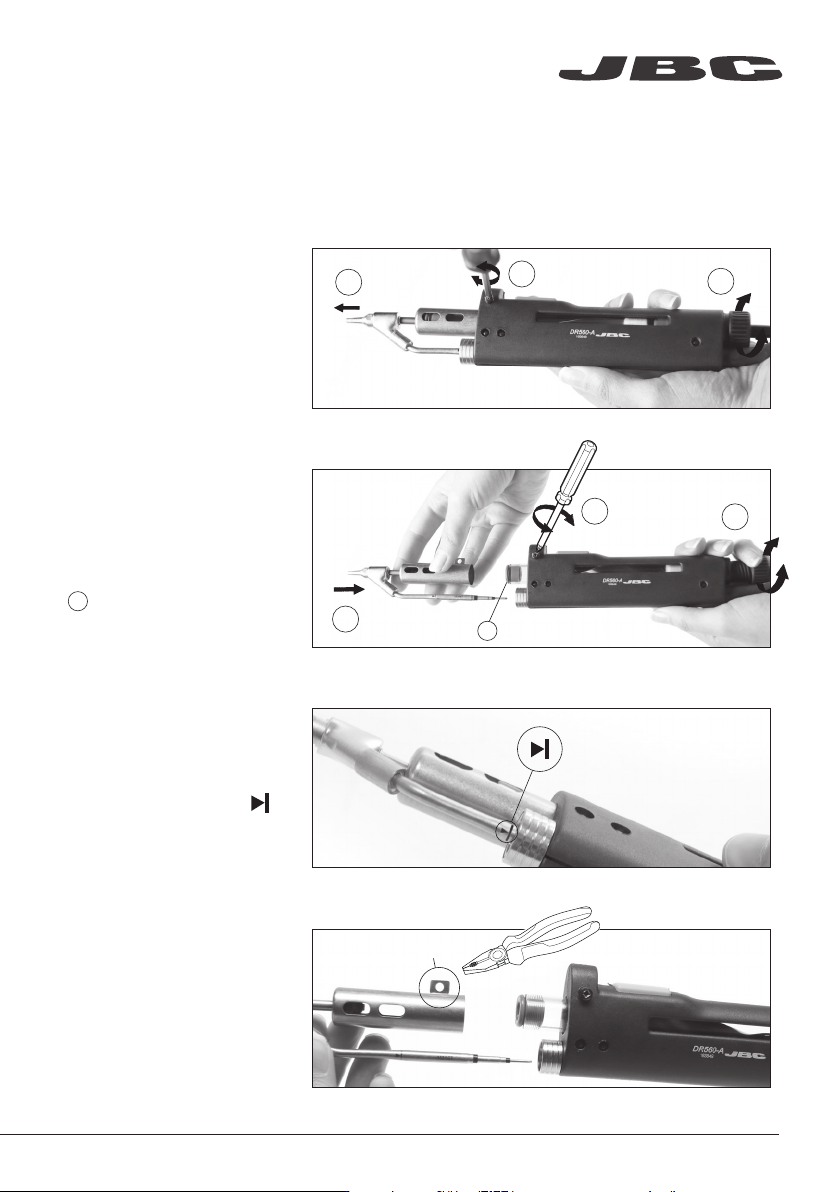

Cambio del elemento calefactor (Ref. DSV-DR)
Para realizar esta operación debe apagar la estación o desconectar la herramienta y esperar
que la punta esté a temperatura ambiente.
1. Retirar
Desenrosque el tapón del
depósito (a), retire el tornillo
(b) y extraiga el elemento
calefactor (c).
2. Colocar
Desenrosque el tapón del
depósito (a), retire el tornillo
(b) y extraiga el elemento
calefactor (c).
Antes de colocar el
depósito, asegúrese que la
junta interna esté colocada.
b
a
c
b
c
a
!
Importante
Para una buena conexión, es
imprescindible introducir el
cartucho hasta la marca .
pestaña
Compatibility
El DSV-DR también es
compatible con el desoldador
DR5600 (Ref. 5600010).
En este caso debe retirar la
pestaña con la ayuda de unos
alicates.
!
www.jbctools.com
13
