3 Tekniska data för automaten Sköt selinstruktion SIPLACE X-serie 3.11 Komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE 214 Komponentvagnarna är självständiga moduler , som kan laddas m ed ma…
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn SIPLACE X-serie
213
3.11 Komponentvagn SIPLACE X-serie
Artikelnr 00119722-xx Komponentvagn SIPLACE X-serie
Till automaten i SIPLACE X-serien kan upp till fyra komponentvagnar SIPLACE X-serie dockas
till. Ställplatsnumreringen finner ni i nedanstående bild.
3
Bild 3.11 - 1 Komponentvagnens ställplatser, SIPLACE X-serie
(1) Ställplats 1
(2) Ställplats 2
(3) Ställplats 3
(4) Ställplats 4
(T) Transportriktning för kretskort
AKTAS 3
Komponentvagnen ur SIPLACE X-serien får bara dockas till ställplatser, där komponentvagnar-
nas indragningsanordning ur SIPLACE X-serie är installerade.(Bild 5.11 - 3, sidan 360).
3 Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
3.11 Komponentvagn SIPLACE X-serie Från programversion SR.605.xx Utgåva 07/2008 SE
214
Komponentvagnarna är självständiga moduler, som kan laddas med matare vid en extern ladd-
ningsplats. Byte av komponentvagn kräver därför bara ett kort uppehåll i produktionsprocessen.
3

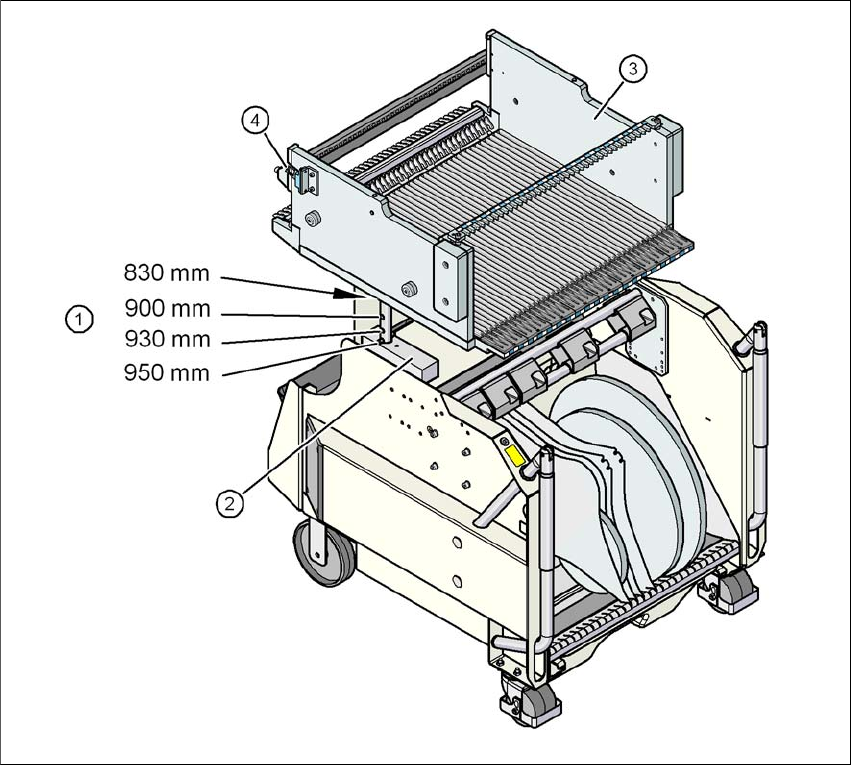

Bild 3.11 - 2 Komponentvagn, SIPLACE X-serie, med en kretskortstransporthöjd på 950 mm
3
(1) Hålen för kretskortstransportörshöjder 900, 930 och 950 mm i styrpelarna, vid 830 mm trans-
porthöjd ligger komponentbordet på klotsen (2).
(2) Stödklots
(3) Komponentbord
(4) Kopplingstunga för koppling av säkerhetsbrytaren i komponentvagnens indragningsanord-
ning
Skötselinstruktion SIPLACE X-serie 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn SIPLACE X-serie
215
3.11.1 Ingående komponenter
Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, bandrulle-
behållare och bandavfallsbehållare.
3
Bild 3.11 - 3 Komponentvagn, SIPLACE X-serie, vy från front och baksida
(1) Chassi
(2) Komponentbord
(3) Bandbehållare
(4) Spalt för upptagning av rustningslister
(5) Bandavfallsbehållare
(6) Handtag
(7) Ingreppsskydd
AKTAS 3
Följ säkerhetsanvisningarna i avsnitt 5.4.2
, sidan 331, när ni drar ut bandavfallsbehållaren ur
komponentvagnen.
3.11.2 Beskrivning
Bandrullebehållaren (pos 3 i bild 3.11 - 3) tar i standardutförande bandrullar upp till 17" (432 mm)
storlek.
