2.5.10 Höga temperaturer på C&P20A-ytmonteringshuvud vid kontinuerlig drift
2
Bild 2.5 - 6 Höga temperaturer på C&P20A-huvudet vid kontinuerlig drift
(1) Temperaturinformationsskylt, art.nr. 03031926-01
(2) Stjärnmotorns kapsling
(3) Handtag
SE UPP
HÖGA TEMPERATURER 2
Stjärnmotorns kapsling och handtaget på ytmonteringshuvudet kan anta höga yttemperaturer vid
kontinuerlig drift och vid en omgivningstemperatur överstigande 22°C. Var försiktig vid beröring
av delarna.
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.xx Utgåva 07/2008 SE
72
2.5.11 Hög temperatur på X-matarna vid kontinuerlig drift
2
Bild 2.5 - 7 Hög temperatur på X-matarna vid kontinuerlig drift
(1) Temperaturinformationsskylt, art.nr. 03031926-01
(2) Stegmotor
SE UPP
HÖGA TEMPERATURER 2
Stegmotorerna kan vid kontinuerlig drift och en omgivningstemperatur på mer än 22°C anta höga
yttemperaturer. Var försiktig vid beröring av motorerna.
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
73
2.6 Säkerhetsanordningar
2.6.1 Skyddskåpor
2

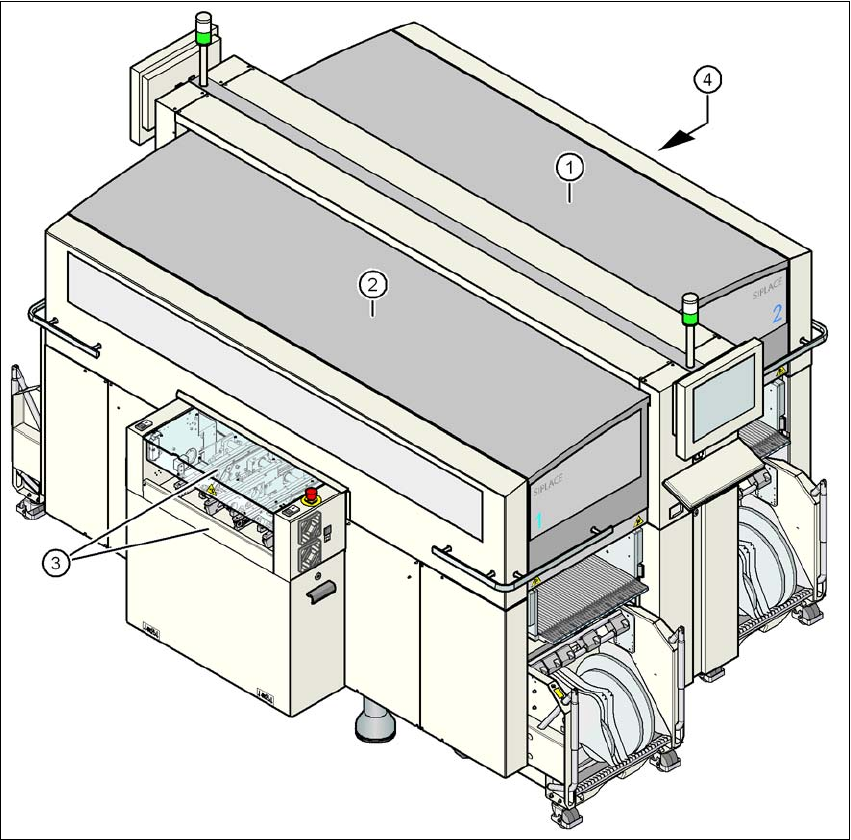

Bild 2.6 - 1 Skyddskåpor
(1) Skyddshuv, kort
(2) Skyddshuv, lång
(3) Övertäckningslucka och ingreppsskydd av inmatningsband
(4) Övertäckningslucka och ingreppsskydd av utmatningsband
2
Portalens arbetsområde skyddas av två uppfällbara skyddskåpor (pos 1 och 2). Sidorutorna är av-
sedda att hindra åtkomst till maskinens inre delar från sidan. De båda övertäckningsluckorna (pos
