5.8 Not-Aus Behandlung (Teilbestücken)
Duch die Not-Aus Behandlung wird verhindert, daß Leiterplatten nicht korrekt fertigbestückt werden.
Diese teilbestückten Leiterplatten entstehen in der Regel durch:
-
Betätigung des Not-Aus-Tasters während der Bestückung.
-
Öffnen des Schutzes, während der Bestückung.
In diesen Fällen wird die Bestückung unkontrolliert unterbrochen und es ist nicht gewährleistet, daß das letzte
Bauteil noch betückt wurde, ob es abgeworfen wurde etc.
Wird während des Bestückens der Not-Aus betätigt oder der Schutz geöffnet erscheint folgende Meldung.
Abb. 5.8.1
5 Bestücken Betriebsanleitung SIPLACE 80 S/F/G
5.8 Not-Aus Behandlung (Teilbestücken) Ausgabe 12/96 ab Softwareversion SR.009.xx
5 - 50
5.8.1 Bestückung fortsetzen
●
Ist die Station wieder bereit und wollen die Bestückung fortsetzen, wählen Sie den Menüpunkt "Bestük-
kung fortsetzen".
Folgende Warnung wird ausgegeben.

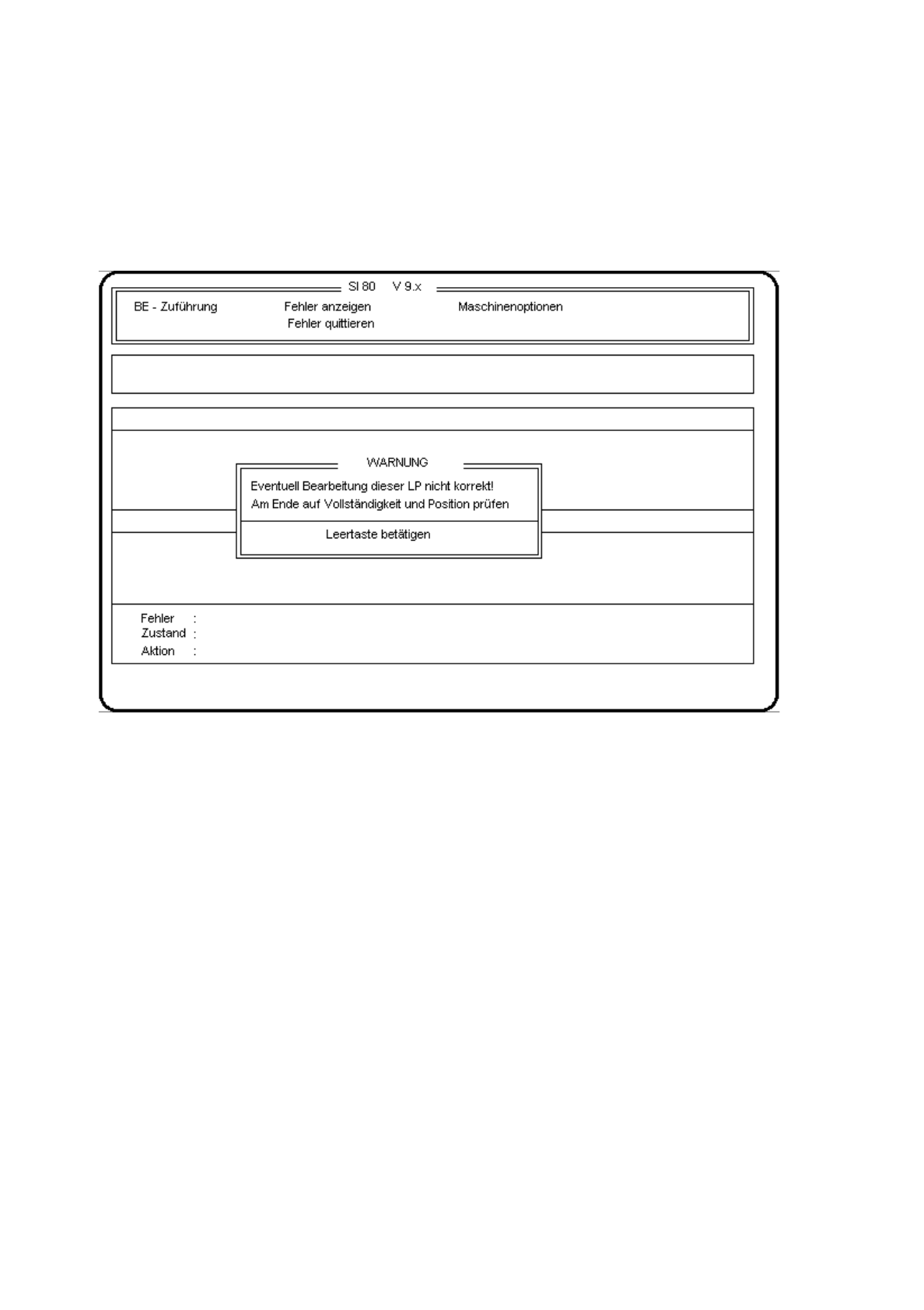

Abb. 5.8.2
●
Kontrollieren Sie die Leiterplatte, innerhalb der Station auf Bestückversatz und Vollständigkeit.
●
Betätigen Sie die Leertaste.
●
Das vorherige Menü wird aufgeschlagen, und wählen Sie nochmals den Menüpunkt "Bestücken fortset-
zen. Die Leiterplatte wird fertig bestückt und zur Ausgabe der jeweiligen Station transportiert.
Folgende Meldung wird ausgegeben.
Betriebsanleitung SIPLACE 80 S/F/G 5 Bestücken
Ausgabe 12/96 ab Softwareversion SR.009.xx 5.8 Not-Aus Behandlung (Teilbestücken)
5 - 51
Abb. 5.8.3
●
Kontrollieren Sie die Leiterplatte nochmals im Ausgabeband der jeweiligen Station.
Ist die Leiterplatte korrekt bestückt, wählen Sie "LP in Ordnung".
Die Leiterplatte wird aus dem Ausgabeband in die nachfolgende Station (falls vorhanden) transportiert.
●
Ist die Leiterplatte fehlerhaft, dann wählen Sie "LP entfernen".
●
Entfernen Sie die Leiterplatte.
5.8.2 Bestücken abbrechen
Ist die Station wieder bereit und wollen die Bestückung trotzdem abbrechen, wählen Sie den Menüpunkt
"Bestückung abbrechen".
Die Bestückung der Leiterplatte wird abgebrochen und zum Ausgabeband transportiert.
