17.1.1.3 Pipette/Pipettenkontur
Die Abb. 17.1.3 "Darstellung der Pipettenkontur (rechte Pipettenhälfte)" zeigt den Zusammenhang Pipette
und Diagramm.
Die Kontur der Pipette wird im Pipettenkontur-Diagramm abgebildet.
Abb. 17.1.3 Darstellung der Pipettenkontur (rechte Pipettenhälfte)
- Legende zu
Abb. 17.1.3
➀
Pipettenmitte
➁
Pipettenkontur 6xx
1
2
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S/F/G
17.1 Pipettenkontur Diagramme Ausgabe 07/97 ab Softwareversion SR.010.xx
17 - 6
17.1.2 Darstellung eines Pipettenkontur-Diagrammes
Aus einem Pipettenkontur-Diagramm können folgende Größen ermittelt werden:
–
Bestückschatten in [mm]
–
Bauelemente-Höhendifferenz in [mm]
HINWEIS
Der Bestückschatten ist der Abstand, mit dem zwei Bauteile, unter Berücksichtigung der Höhendifferenz,
nebeneinander bestückt werden können.
In einem Pipettenkontur-Diagramm sind alle Pipettenkonturen eines Pipettentyps abgebildet.
In Abb. 17.1.4 "Darstellung mehrerer Pipettenkontur-Diagramme" sind als Beispiel zwei Pipettenkonturen in
einem Diagramm dargestellt.

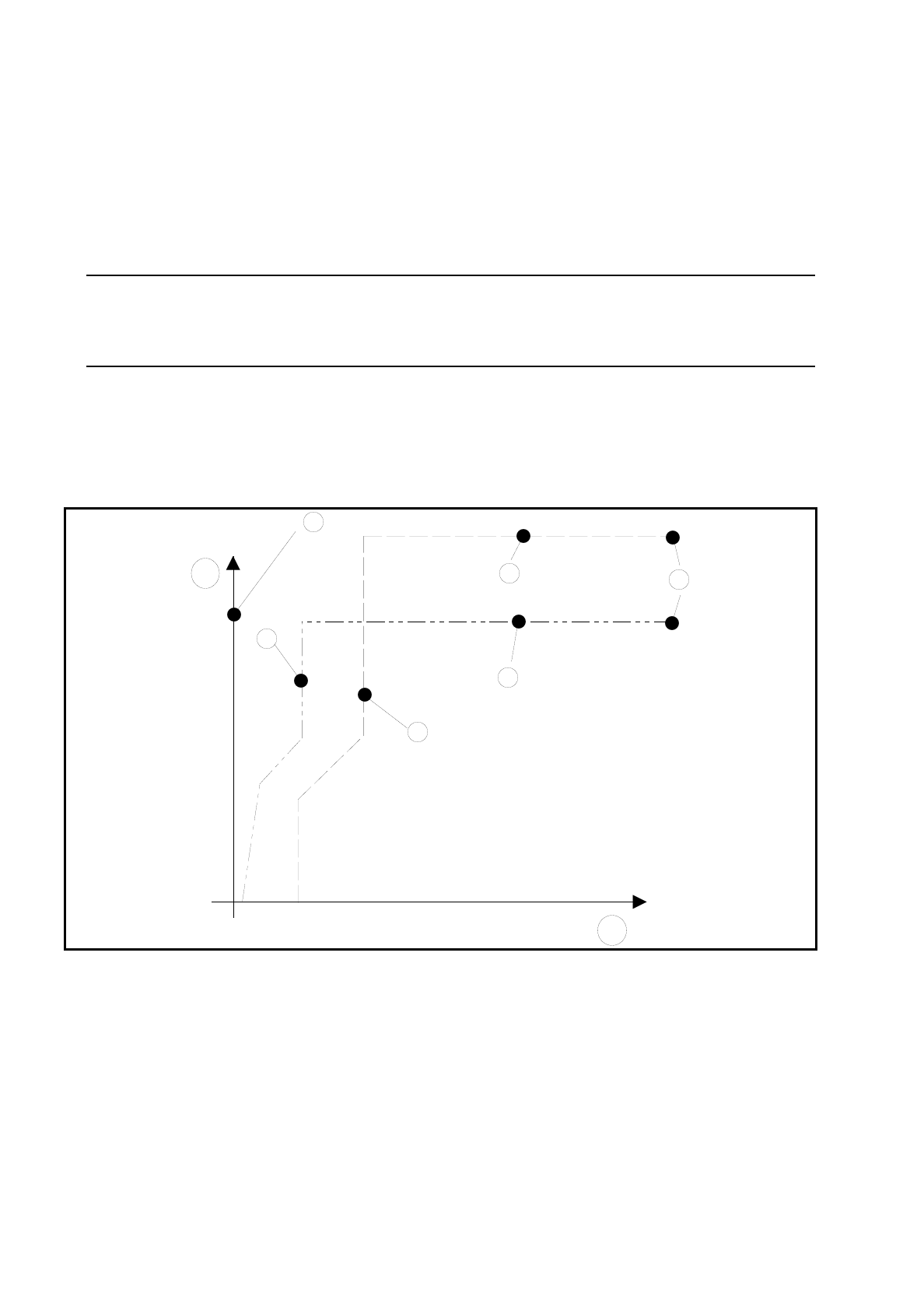

Abb. 17.1.4 Darstellung mehrerer Pipettenkontur-Diagramme
- Legende zu
Abb. 17.1.4
➀
Bauelemente-Höhendifferenz in [mm]
➁
Bestückschatten in [mm]
➂
Pipettenmitte
➃
Pipettenkontur Pipette B
➄
Pipettenkontur Pipette A
➅
Codierscheibe Pipette B
➆
Codierscheibe Pipette A
➇
Außenkante Codierscheibe
Aus diesen ermittelten Werten für Bestückschatten und Bauelemente-Höhendifferenz kann nun folgend dar-
gestellter Zusammenhang hergestellt werden (siehe Abb. 17.1.5 "Zusammenhang Bauelemente-Höhendiffe-
renz und Bestückschatten").
4
1
3
7
6
8
5
2
Betriebsanleitung SIPLACE 80S/F/G 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.010.xx 17.1 Pipettenkontur Diagramme
17 - 7
Abb. 17.1.5 Zusammenhang Bauelemente-Höhendifferenz und Bestückschatten
- Legende zu
Abb. 17.1.5
➀
Bauelemente-Höhendifferenz
➁
Bestückschatten
➂
Pipettenkontur aus Diagramm 6xx
➃
Leiterplatte
➄
Bauelement 1
➅
Bauelement 2
Das Bauelement 1 kann mit der gewählten Pipette nun so nah an Bauelement 2 bestückt werden, wie es die
Höhendifferenz der beiden Bauteile zuläßt.
1
2
3
4
6
5
