Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.6 Bauelement testen
Einrichter 7 - 81
7.6.3.5 Option “BE prüfen”
HINWEIS
Diese Option läßt sich nur aktivieren, wenn zuvor eine GF-Nummer eingegeben wurde.
Wird ein Bauelement optisch nicht zentriert, so haben Sie die Möglichkeit, den Zentriervorgang mit dieser
Option zu überprüfen. Das Meßergebnis wird optisch am Bildschirm dargestellt, die Meßergebnisse werden
nicht gespeichert.
Abb. 7.6.11
Bei Aktivierung dieser Funktion werden folgende Aktionen gestartet:
–
Der Meßvorgang wird aktiviert.
–
Das Videobild erscheint am Bildschirm
–
Kopf- und Fußzeilen werden eingeblendet.
Fehler
Zustand
Aktion
Bauelement in Einzelschritten prüfen
Einzelfunktionen
:
:
:
Nutzen:
SI80 V 10.x
Visionsystem
Visionsystem
Visionsystem
Version: 2133
Rüstung
Bauelement testen
GF-Nr. eingeben
BE abholen
BE darstellen
BE messen
BE prüfen
GF-Daten ändern
Meßmodus ändern
Nachfüllen
Fehler anzeigen
Testausgabe
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.6 Bauelement testen Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 82 Einrichter

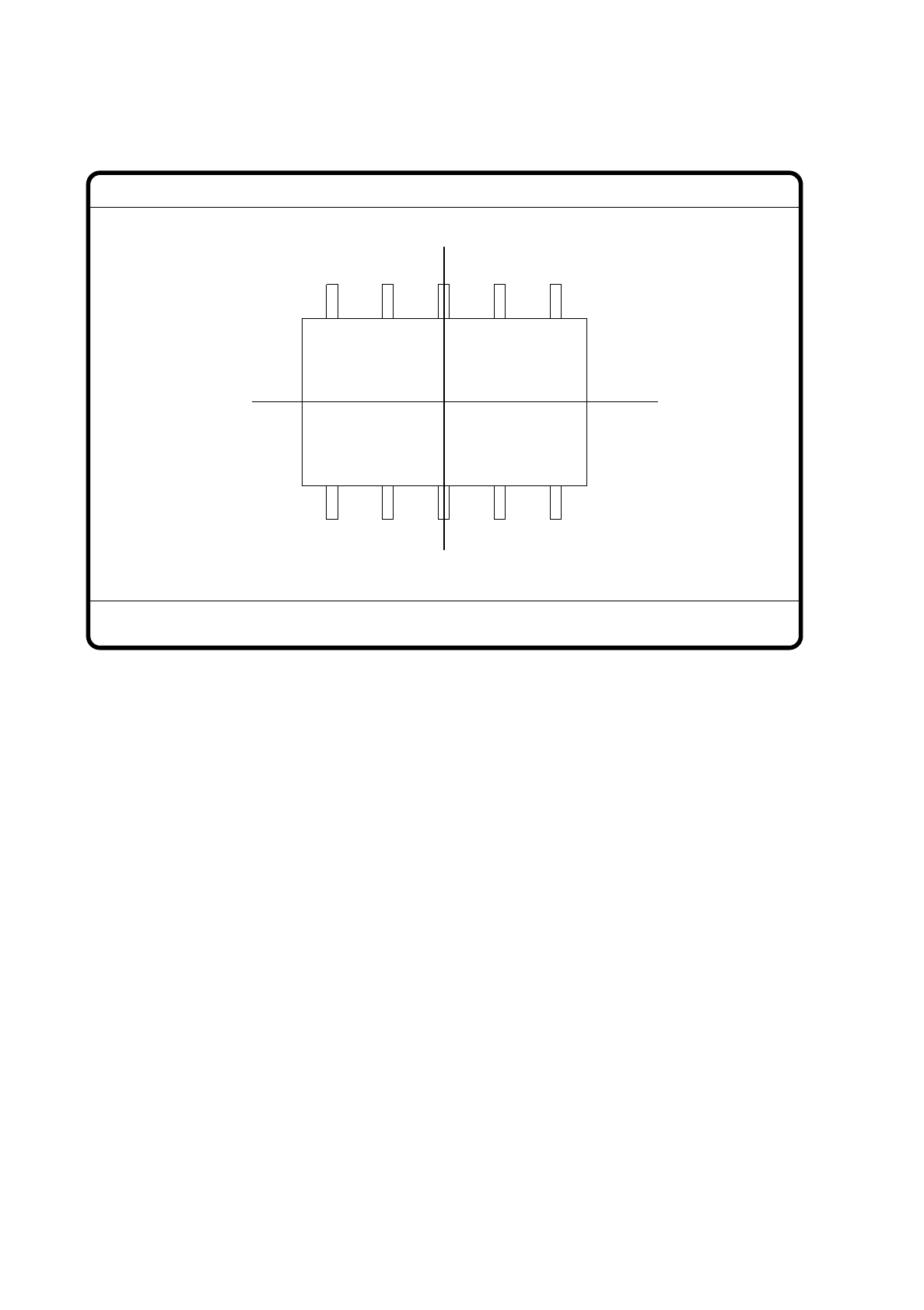

Abb. 7.6.12
●
Mit der "RETURN"-Taste rufen Sie die einzelnen Meßschritte nacheinander auf. Jedesmal, wenn Sie die
"RETURN"-Taste drücken, wird ein Meßbefehl abgesetzt und das Ergebnis am Schirm angezeigt.
●
Mit "ESC" verlassen Sie die Option. Das Videobild wird weggeschaltet. Es erscheint dann das Menü “Bau-
element testen”.
GF-Nr. = 5
BE prüfen
RET: BE prüfen
