7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G 7.9 BE testen: Ergänzungen zum 80F-Automaten Ausgabe 07/97 ab Softwareversion SR.010.xx 7 - 124 Einric hter Tastenfunktione n ● Mit der L eertaste markiere n Sie den ent…
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.9 BE testen: Ergänzungen zum 80F-Automaten
Einrichter 7 - 123
7.9.2 Menü “GF-Daten ändern”
7.9.2.1 Option “BE-Typ einstellen”
Beim 80F-Automaten wurde das Menü “GF-Daten ändern” (Beschreibung siehe Abschnitt 7.6.4 "Menü “GF-
Daten ändern”") um die Option “BE-Typ einstellen” erweitert.
Abb. 7.9.3
Bei Anwahl dieser Option wird das folgende Optionsfeld aufgeklappt.
Abb. 7.9.4
Wählen Sie diese Option, wenn bei der Standardbeleuchtung Zentrierfehler auftreten. Mit diesen 4 Auswahl-
möglichkeiten passen Sie die Ausleuchtung optimal an das betreffende Bauelement an. Jede dieser Option
enthält bestimmte Kombinationen der Beleuchtungsarten flach, mittel und steil.
Fehler
Zustand
Aktion
BE-Typ einstellen
Rüstung:
Einzelfunktionen
:
:
:
Nutzen:
SI80F V 10.x
Visionsystem
Visionsystem
Visionsystem
Rüstung:
Version: 2133
BE abholen
BE darstellen
BE prüfen
GF-Daten ändern
Mess-Mode ändern
Nachfüllen
Fehler anzeigen
BE messen
Bauelement testen
GF-Daten ändern
Testausgabe
Beindimension
Gehäusedimension
Ballabbildung
BE-Typ einstellen
Beleuchtung
Tafel programmieren
Esc: Abbruch Ret: Eingabe
Blank: anwählen
BE-Typ einstellen
( )
Kubisch, matt-weiß
( )
Kubisch, matt-schwarz
( )
Kubisch, glänzend
( )
Zylindrisch
7 Visionsysteme Betriebsanleitung SIPLACE 80 S/F/G
7.9 BE testen: Ergänzungen zum 80F-Automaten Ausgabe 07/97 ab Softwareversion SR.010.xx
7 - 124 Einrichter
Tastenfunktionen
●
Mit der Leertaste markieren Sie den entsprechenden BE-Typ
●
Mit “RETURN” schließen Sie die Eingabe ab, das Optionsfeld wird zugeklappt. Sie befinden sich wieder im
Menü “GF-Daten ändern”.
●
Mit “ESC” verlassen Sie das Optionsfeld, ohne eventuelle Änderung zu übernehmen.
7.9.2.2 Option “Beleuchtung”
Die Option Beleuchtung ist bereits in Abschnitt 7.6.4.4 für den Revolverbestückkopf beschrieben. Sie haben
dort die Möglichkeit, zwischen zwei Beleuchtungsebenen, flach und steil zu wählen.
Für das BE-Visionsystem des IC-Kopfes umfaßt die Option drei Beleuchtungsebenen:
–
flach (unterste LED-Ebene)
–
mittel (mittlere LED-Ebene)
–
steil (oberste LED-Ebene)
Die Tastaturkommandos sind wie unter Abschnitt 7.6.4.4 beschrieben.
L
Betriebsanleitung SIPLACE 80 S/F/G 7 Visionsysteme
Ausgabe 07/97 ab Softwareversion SR.010.xx 7.10 Koplanaritäts-Lasermodul (Nur SIPLACE 80F)
Einrichter 7 - 125
7.10 Koplanaritäts-Lasermodul (Nur SIPLACE 80F)
7.10.1 Funktionsbeschreibung
Mit dem Koplanaritäts-Lasermodul werden die vertikalen Verbiegungen der Anschlußbeinchen von Bauele-
menten gemessen. Die Vermessung der Beinchenhöhe erfolgt berührungslos nach dem Prinzip der Lasertri-
angulation.
Der Bestückkopf holt das zu prüfende Bauelement ab, zentriert es optisch mit der IC-Kamera und fährt es
nacheinander mit allen vier Seiten über den feststehenden Laserstrahl des Koplanaritäts-Lasermoduls. Dabei
wird jedes Anschlußbeinchen von unten vom Laserstrahl abgetastet. Das von der Unterseite der Beinchen
gestreute Laserlicht wird von einem Sensor erfaßt und dient als Grundlage für die Berechnung der exakten
Position der Beinchen zur Leiterplatte. Die dabei ermittelten Positionswerte werden dann mit dem vom
Anwender vorgegebenen Grenzwert verglichen. Wird dieser Wert überschritten, wird das Bauelement ent-
sorgt bzw. zurückgelegt.

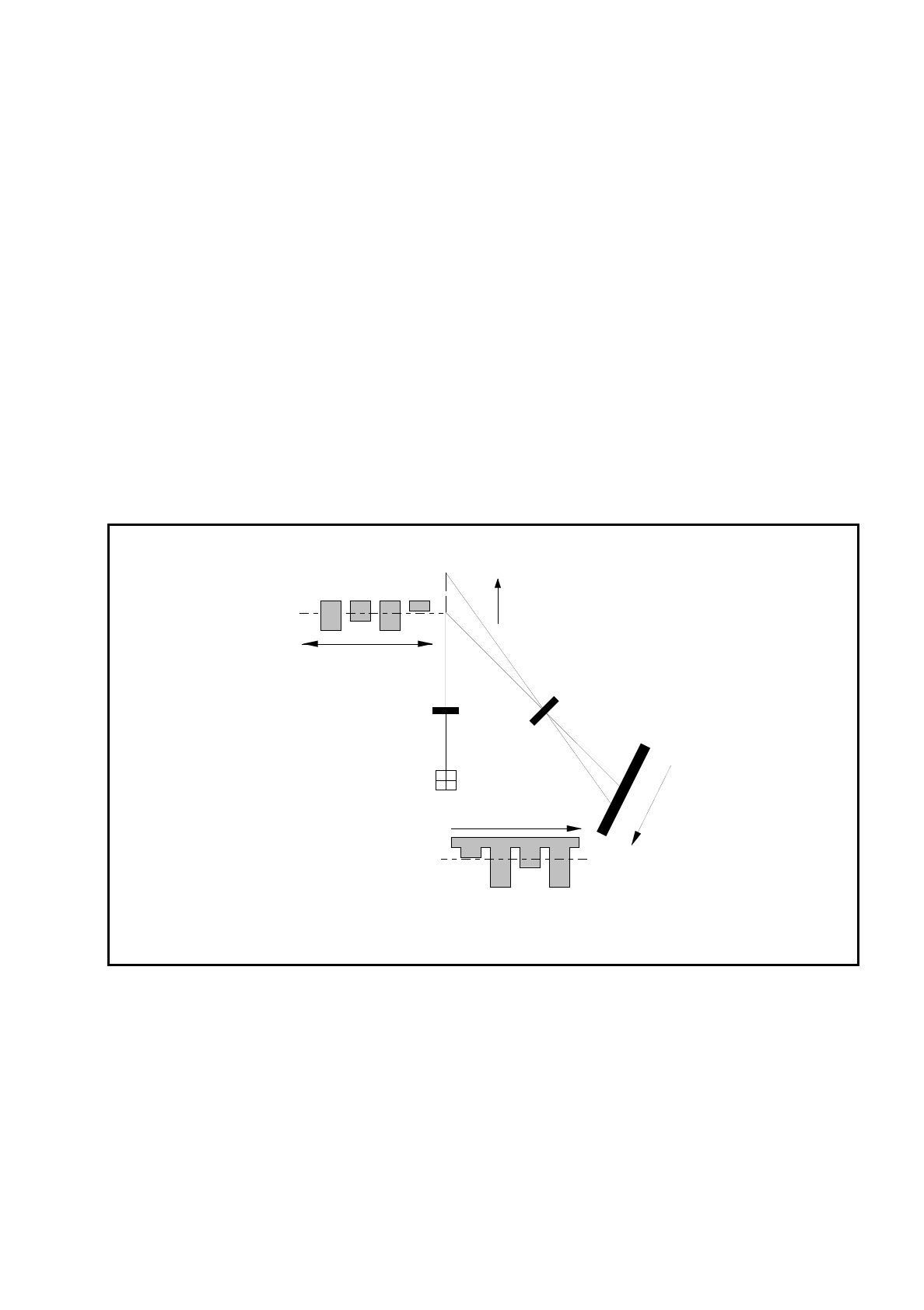

Abb. 7.10.1 Meßprinzip Laser-Triangulation
Das Koplanaritäts-Lasermodul wird in Kombination mit der optischen Bauelementezentrierung mittels Visi-
onsystem eingesetzt. Bauelemente mit verbogenen oder fehlenden Anschlußbeinchen werden erkannt und
ggf. entsorgt.
z = 0
+Z
+Z'
Z' = 0
Empfängeroptik
Detektor
Meßsignal
Zeit t
Laser
Sendeoptik
Verfahrrichtung
