9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G 9.5 Revolverkopf mit Segm entversion II (neuer Pipettensitz) Ausgabe 07/97 ab Softwareversion SR.010.xx 9 - 48 Abb. 9.5.3 Um setzplatine kleine Achse und C RDL-Prüfkopf…
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.5 Revolverkopf mit Segmentversion II (neuer Pipettensitz)
9 - 47
HINWEIS
Die BE- und LP-Vision-Systeme (Kamera, Optik und Verstärker) werden nicht vom Gehäuse abgebaut!
●
Lösen Sie die in Abb. 9.5.3 angegebenen Steckverbindungen an der "Umsetzplatine kleine Achse" und an
der CRDL-Prüfkopfplatine. Die Klarsicht-Abdeckung über der Platine kann hierfür montiert bleiben.
Abb. 9.5.2 Abbau des „Gehäuses komplett mit Stern“ und Anordnung der LP-Kamera-Optik
Legende:
1 Haltegriff 6 Befestigung Lichtabdeckung (2 Innensechskantschr. M3)
2 Umsetzplatine kleine Achse 7 Gehäuse komplett mit Impulsgeber und Stern
3 Klarsichtabdeckung 8 Befestigung des Gehäuses komplett (3 Innensechskantschr. M4)
4 Lichtabdeckung 9 Optik der LP-Kamera
5 Klappe für Segmententnahme 10 Diffusorscheibe
9 Instandhaltung Betriebsanleitung SIPLACE 80 S/F/G
9.5 Revolverkopf mit Segmentversion II (neuer Pipettensitz) Ausgabe 07/97 ab Softwareversion SR.010.xx
9 - 48

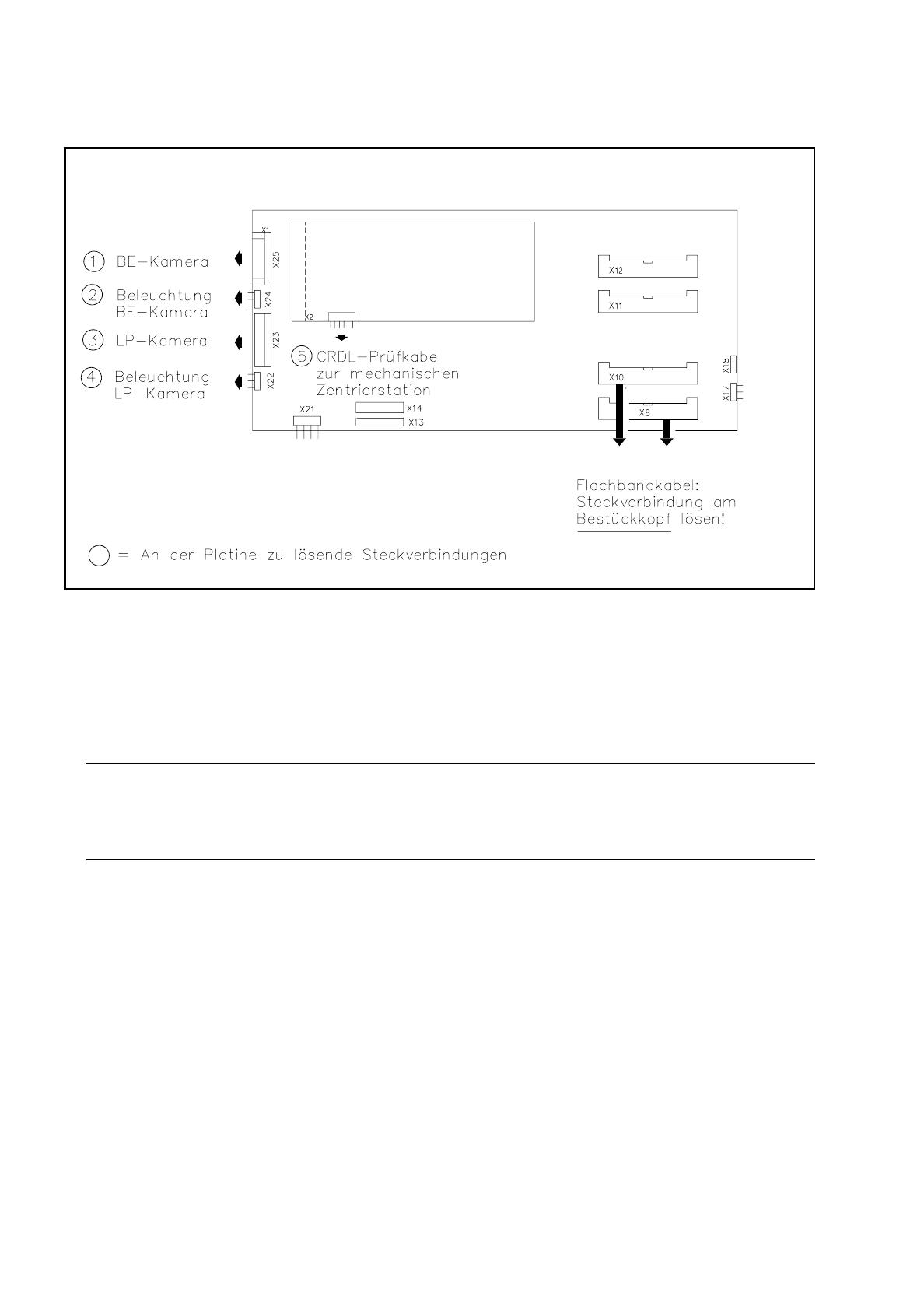

Abb. 9.5.3 Umsetzplatine kleine Achse und CRDL-Prüfkopfplatine: Steckverbindung lösen
●
Ziehen Sie die beiden Steckverbindungen der Flachbandkabel an der Vorderseite des Bestückkopfs ab
(siehe Abb. 9.5.3).
●
Bauen Sie die Lichtabdeckung vom Bestückkopf ab: 2 Innensechskantschrauben M3 lösen und Abdek-
kung nach oben abnehmen.
●
Stellen Sie das "Montagegestell für Gehäuse" bereit.
VORSICHT
O
Achten Sie beim Abbau des Gehäuses besonders auf die Optik der LP und BE-Kamera! Stoßen Sie nir-
gends gegen!
●
Bauen Sie das "Gehäuse komplett mit Stern" (= ohne Segmente) von der "Trägerplatte komplett" ab:
●
Lösen Sie die 3 Stück Innensechskantschrauben M4 (siehe Abb. 9.5.2) und ziehen Sie das Gehäuse
vorsichtig mit beiden Händen von den Zentrierstiften der Trägerplatte ab.
●
Stecken Sie das Gehäuse mit seinen Aufnahmebohrungen (der Stern zeigt nach oben!) auf die Zentrier-
stifte des „Montagegestells für Gehäuse“ auf.
●
Führen Sie jetzt die Wartungsarbeiten am Stern, Schraubendreher 1 und 2, an der mechanischen Zen-
trierstation und an den Drehstationen dp1 und dp2 durch.
Betriebsanleitung SIPLACE 80 S/F/G 9 Instandhaltung
Ausgabe 07/97 ab Softwareversion SR.010.xx 9.5 Revolverkopf mit Segmentversion II (neuer Pipettensitz)
9 - 49
Abb. 9.5.4 Anordnung: Zu wartende Unterbaugruppen am „Gehäuse komplett mit Stern“
9.5.3.2 Einbau des Gehäuses komplett mit Stern
●
Nach Durchführung aller Wartungsarbeiten ziehen Sie das „Gehäuse komplett mit Stern“ vom Montagege-
stell ab und stecken das Gehäuse auf die Zentrierstifte der „Trägerplatte komplett“ auf.
●
Befestigen Sie das Gehäuse (3 Innensechskantschrauben M4) und kontrollieren Sie den festen Sitz der
Schrauben.
●
Stellen Sie alle elektrischen Steckverbindungen wieder her (siehe Abb. 9.5.3).
●
Kontrollieren Sie den festen Sitz der Steckverbindungen und die richtige Kabelführung. Bringen Sie die
Kabelbinder wieder an, wie in Abb. 9.5.2 dargestellt.
●
Für den Einbau der Segmente benötigen Sie das SIPLACE-Testprogramm, da vor dem Einbau ein Refe-
renzlauf (= Referenzlauf ohne Segmente) erforderlich ist. Setzen Sie also die Arbeit an SIPLACE 80 S erst
nach der Wartung beider Bestückköpfe mit dem Abschnitt „Abschließende Arbeiten“ fort.
