11 HMR Terminal概要参数 操作环境 Apple公司生产的iPad 适用OS iOS 功 能 · 数据获取：通过Wi-Fi路由器的FTP，或者通过iTunes(PC应用)传输 至iPad · 波形的电平搜索，最大值/最小值/平均值，使用手指直观的操作零位 的偏差等 ·波形监测 ·主机设置 ※无法进行逻辑波形，运算波形 波形查看(Wv)概要参数 适用OS Windows 8/7(32bit/64bit)，Vista(32bit…
10
9335概要参数
适用OS Windows 8/7(32bit/64bit)，Vista(32bit)，XP
功 能
·显示功能：波形显示，X-Y显示，光标功能等
·
文件读取：读取数据格式(.MEM，.REC，.RMS，.POW)/最大读取文
件容量：适用机型能保存的最大容量(根据计算机的使用环境，所处
理文件大小会相应减少)
·数据转换：转换成CSV格式，多文件的统一转换等
印 刷
·打印功能：打印图像的文件导出(扩展名格式可以是.EMF)
· 打印格式：无分割，2~16分割，2~16列，X-Y 1~4分割，预览/硬
拷贝
9333概要参数
适用OS Windows 8/7(32bit/64bit)，Vista(32bit)，XP ※9333 Ver1.09以上
功 能
· 实现自动保存波形数据至计算机，存储记录仪的远程控制(键码发
送、通过画面图像显示控制)，报告打印，画面图像打印，波形数据
的接收(存储记录仪的二进制格式波形文件)
·
波形数据采集应用：记录仪的自动保存的接收(键码的二进制格式波
形文件)，计算机上进行记录仪的自动打印，计算机上进行记录仪的
[PRINT]键打印
·波形查看：波形文件的简单显示，CSV格式的转换等
波形处理软件 9335 LAN通讯软件 9333
● 波形显示、运算
● 打印功能
● 自动保存波形数据至计算机
● 通过LAN连接进行远程操作
● 以CSV格式保存，
并表计算软件接收
(另售软件) (另售软件)
MR8847-51
(64MW)
MR8847-52
(256MW)
MR8847-53
(512MW)
最长记录长度根据使用
通道数的变化而变化
模拟16ch
+内置逻辑16ch
模拟16ch
+内置逻辑16ch
模拟16ch
+内置逻辑16ch
时间轴
采样
周期
40,000div 160,000div 320,000div
5s/div
50ns 0.2s 0.8s 1.6s
10s/div
100ns 0.4s 1.6s 3.2s
100s/div 1s
4s 16s 32s
1ms/div
10s
40s 2min 40s 5min 20s
100ms/div 1ms 1h 06min 40s 4h 26min 40s 8h 53min 20s
1s/div 10ms 11h 06min 40s 1d 20h 26min 40s 3d 16h 53min 20s
1min/div 600ms 27d 18h 40min 00s 111d 02h 40min 00s 222d 05h 20min 00s
5min/div 3.0s 138d 21h 20min 00s 555d 13h 20min 00s
1111d 02h 40min 00s
内存的最长记录时间 部分摘选
※可记录时间除了外部媒介容量以外，内部RAM的容量也有限。
※ 可自动保存至U盘，不过考虑到数据的安全性，为了自动保存推荐使用能保证操作
的HIOKI原装CF卡。
※上述表格是按照任意记录长度可设置的最大值。
※100msec/div(1msec采样)以下几乎能够实施保存至媒介中。
支持记录和分析的软件
同时记录至存储媒介
MEM功能
按照所设置的周期进行采样
记录所有的数据
●自动保存数据至SSD/CF卡/U盘
●高速采样时，记录后导出数据至内存
●
低速采样时，在记录至内存的同时保存至外部媒介中
●在长时间记录时发挥作用
A/D转换 内存记录
媒介保存
CF卡 U盘
输入
可实时保存
记录所有
采样数据
输入
SSD
记录
方法
配合应用的数据记录
采样周期
11
HMR Terminal概要参数
操作环境 Apple公司生产的iPad
适用OS iOS
功 能
· 数据获取：通过Wi-Fi路由器的FTP，或者通过iTunes(PC应用)传输
至iPad
· 波形的电平搜索，最大值/最小值/平均值，使用手指直观的操作零位
的偏差等
·波形监测
·主机设置
※无法进行逻辑波形，运算波形
波形查看(Wv)概要参数
适用OS Windows 8/7(32bit/64bit)，Vista(32bit)，XP，2000
功 能
·波形文件的简单显示
·将二进制格式的数据文件转换至文本格式，CSV等
·滚动、缩放显示，光标/跳跃至触发位置等
HMR Terminal (存储记录仪用iPad应用)
波形查看Wv
● iPad独有的随意的波形操作性
●
手指操作最大32ch的波形数据
● 通过网络操作存储记录仪，改变设置
或监测测量中的波形
※Ver 2.0的新功能
● 在计算机中波形确认二进制数据
● CSV格式保存，并接收至表计算
软件中
免费应用软件(iPad专用)在App Store中下载
(标配软件)
MEMORY HiCORDER MR8847A
REC时间轴 采样周期
记录至内存的时间时间
20,000div
连续(记录纸30m/卷，和记录时间)
※按照30m = 2,970进行计算
※替换记录纸的话可以半永久导出
100ms/div
1s，10s，
100s,
1ms，10ms，
100ms
※时间轴的1/100
以内根据和选择或
存储记录的时间轴
设置的组合而定
33min 20s
仅Display的显示
200ms/div 1h 6min 40s
仅Display的显示
500ms/div 2h 46min 40s 24min 45s
1s/div 5h 33min 20s 49min 30s
2s/div 11h 6min 40s 1h 39min 00s
5s/div 1d 3h 46min 40s 4h 7min 30s
10s/div 2d 7h 33min 20s 8h 15min 00s
30s/div 6d 22h 40min 00s 24h 45min 00s
50s/div 11d 13h 46min 40s 1d 17h 15min 00s
100s/div 23d 3h 33min 20s 3d 10h 30min 00s
1min/div 13d 21h 20min 00s 2d 1h 30min 00s
2min/div 27d 18h 40min 00s 4d 3h 00min 00s
5min/div 69d 10h 40min 00s 10d 7h 30min 00s
10min/div
138d 21h 20min 00s
20d 15h 00min 00s
30min/div
416d 16h 00min 00s
61d 21h 00min 00s
1hr/div
833d 8h 00min 00s
123d 18h 00min 00s

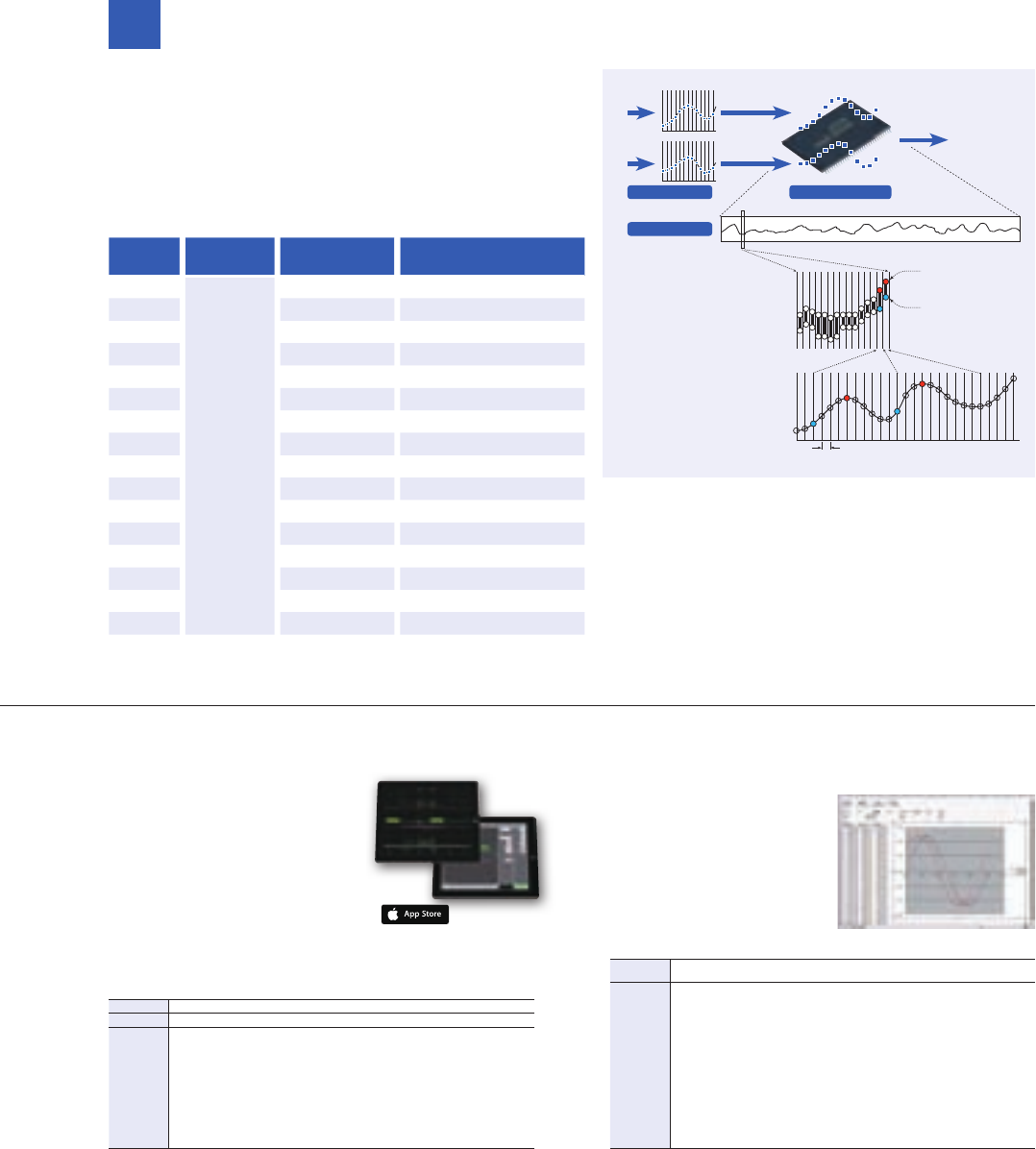

准确捕捉过度现象的图表记录
REC功能
按照所设置的周期进行采样，
将最大值和最小值以外的间隔拉长后记录数据
●即便是缓慢记录也能准确捕捉过度现象的高速采样
●最大值和最小值的两值一组的数据压缩记录
●64MW型号也能进行最长833天(1hr/div)的长期记录
●图表输出的话可连续记录到记录纸耗完为止
REC功能的最长记录时间
※ 使用计算机打开使用REC功能记录的数据的话，则最大值、最小值的各数据按照时
序排列。
※记录纸1卷30m。操作中若记录纸用完，在使用状态下就能替换。
※时间轴100ms～200ms/div时打印ON状态下不能连续记录。
※ 下述表格中的“记录至内存的时间”是指MR8847-51(64MW)型号的数值。
MR8847-52(256MW)是4倍，MR8847-53(512MW)是8倍的可记录时间。“连续”
状态下的数值不增加。
画面显示
采样周期
最大值
最小值
通过拉长间隔保存
即便是高速采样
也能长期记录
间隔拉长前的高速采样
A/D转换
内存记录
内存记录
输入
输入
记录
方法
载
■使用 iPad（iOS 终端）专用软件，能够显示数据。
※iOS是，Cisco Technology，Inc.的美国以及针对其他国家的注册商标。
※iPhone，iPad，iPad mini，iPad pro以及 iPod Touch 是美国以及其他国家注册的 Apple Inc.的商标。
※Apple以及 Apple LOGO是美国以及其他国家注册的Apple Inc.的商标。Apple Store是 Apple Inc.的服务标识。
※Microsoft，Windows，Windows vista以及 Excel 是美国微软公司在美国以及其他国家的注册商标。
12

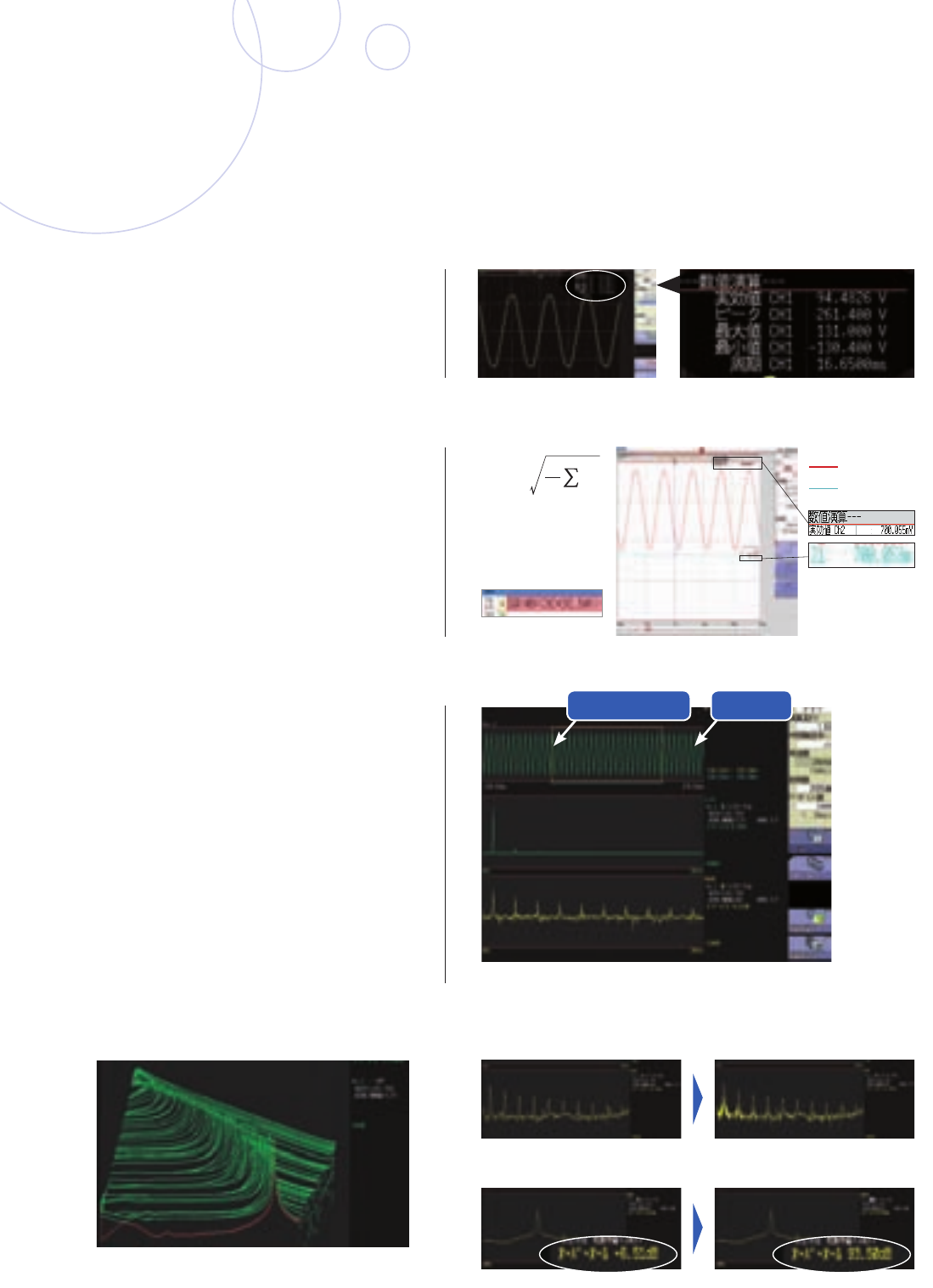

深入分析想要知道的内容
从测量波形中
进行参数数值运算
可从测量波形中进行有效值、峰值、最大值等24种运
算。还可进行时间差测量、相位差测量、HIGH电平、
LOW电平的直方图测量、统计处理。运算结果在波形观
测画面中一同显示。
使用运算公式进行波形运算
知道运算公式(定义)就能进行复杂的运算。通过输入运算
公式也能在测量后进行各种各样的运算。比如，从测量
波形中求出有效值的话，可如右图设置。
FFT分析功能
具备进行频率成分的分析等的单信号FFT、进行传递函数
等的双信号FFT，以及用于音响解析的倍频程分析功能。
从存储波形到FFT运算均可对应
FFT分析MEM功能中所测量到的数据时，可指定旋转飞梭
分析点，同时还能看到运算结果。而且，使用MEM功能所
测到的“原始数据”显示和“存储波形”运算结果的同时
显示中，通过在确认窗口功能的效果时的频谱波形的同时
显示，提高分析时的操作性。
存储波形分析点指定
运算元(存储波形)和FFT运算结果的同时显示
结果是不仅数值运
算而且波形运算也
相同
输入运算公式
RMS＝有效值
n＝数据数
di＝第i个通道的数据
根据“dB”缩放
测量后改变运算点数运行频谱显示
可三维显示随时间变化的频谱
缩放前
1,000点
缩放后
转换为10,000点
1
n
di
2
RMS =
n
i=1
测量波形
运算波形
