17
9320-01/9327 逻辑探头
(精度23±5℃，35～80％rh)
功能
为记录电压信号、继电器的接点信号高/低的检验器
输入部分
4通道(本体间，通道间GND共同)，数字/触点输入可切换(触点输
入可检测集电极开路信号)，输入电阻：1MΩ(数字输入：0～＋5V
时)，500kΩ以上(数字输入：＋5～＋50V时)，上拉电阻：2kΩ(触
点输入：内部＋5V时)
数字输入值
1.4V/2.5V/4.0V
触点输入
检测电阻值
1.4V：1.5kΩ以上(开路)，500Ω以下(短路)
2.5V：3.5kΩ以上(开路)，1.5kΩ以下(短路)
4.0V：25kΩ以上(开路)，8kΩ以下(短路)
响应时间
9320-01：500 ns以下，9327：可响应的脉冲幅度100ns以上
最大输入电压
0～+DC 50 V(即使加在输入端口间也不会造成损坏的上限电压)
线长·重量：主机1.5m，输入部分30cm，约150g
注)9320-01和9327主机部分的插头与9320的不同
MR9321-01 逻辑探头
(精度23±5℃，35～80％rh)
功能
为记录交流或直流继电器的驱动信号高/低的检验器
通常也可用作电源线停电的检测
输入部分
4通道(主机间、通道间GND绝缘隔离)，输入电压高/低2量程可切换
输入电阻：100kΩ以上(高量程)，30kΩ以上(低量程)
输出高检测
AC 170～250V，±DC 70～250V(高量程)
AC 60～150V，±DC 20～150V(低量程)
输出低检测
AC 0～30V，±DC 0～43V(高量程)
AC 0～10V，±DC 0～15V(低量程)
响应时间
突升1ms以内，突降3ms以内(在高量程DC200V，低量程DC100V时)
最大输入电压
250Vrms(高量程)，150Vrms(低量程)(即使加在输入端口间也不会造
成损坏的上限电压)
线长·重量：主机1.5m，输入部分1m，约320 g
注)MR9321-01主机部分的插头与MR9321的不同
P9000 差分探头
( 精度保证期1年，调整后精度保证期1年)
测量模式
P9000-01：波形监视器输出专用，f 特性：DC～100kHz-3dB
P9000
-02：波形监视器输出/交流有效值 切换
Wave模式f 特性：DC～100kHz-3dB，
RMS模式f 特性：30Hz～10kHz，响应时间：上升沿300 ms，下降
沿600ms
分压比
1000:1，100:1切换
DC输出精度
±0.5 % f.s.(f.s. = 1.0V，分压比1000:1)，(f.s. = 3.5 V，分压比100:1)
有效值测量精度
±1 % f.s.(不满30Hz～1kHz，正弦波)，±3 % f.s.(1 kHz～10 kHz，正弦波)
输入电阻/电容
H-L间：10.5MΩ，5pF以下(100kHz时)
最大输入电压
AC，DC 1000V
对地最大额定电压
AC，DC 1000V(CAT III)
使用温度范围
-40℃～80℃
电源
(1) AC适配器Z1008(AC 100～240V，50/60Hz)，6VA(含AC适配器)，
0.9VA(仅主机)
(2) USB 总线电源 (DC5V，USB-microB 端子)，0.8VA
(3) 外部电源 DC2.7V～15V，1VA
附件
使用说明书×1，鳄鱼夹×2，携带盒×1
线长·重量：输入端：70cm，输出端：1.5m，约170g
MEMORY HiCORDER MR8847A
9322 差分探头
(精度是23±5℃，35～80％rh，电源输入30分钟后)
功能
高压浮点测量、电源浪涌干扰检测、有效值整流输出
DC模式
用于波形监测输出，频率特性：DC～10MHz(±3dB)，振幅精度：
±1% f.s.(DC1,000V以下)，±3% f.s.(DC2,000V以下)(f.s.=DC2,000V)
AC模式
用于电源线的浪涌干扰检测，频率特性：1kHz～10MHz ±3dB
RMS模式
DC/AC电压的有效值输出，频率特性：DC，40Hz～100kHz，响应
速度：200ms以下(AC400V)，精度：±1% f.s.(DC，40Hz～1kHz)，
±4% f.s.(1kHz～100kHz)(f.s.=AC1,000V)
输入部分
输入形式：平衡差分输入，输入电阻/容量：H-L间9MΩ/10pF，
H，L-本体间4.5MΩ，20pF，最大对地额定电压：使用大夹子时
AC/DC1,500V(CATⅡ)，AC/DC600V(CATⅢ)，使用鳄鱼夹时AC/
DC1,000V(CATⅡ)，AC/DC600V(CATⅢ)
最大输入电压
DC2,000V，AC1,000V(CAT II)，AC/DC600V(CAT III)
输出
以输入的1/1,000分压，BNC端口(DC，AC，RMS，3模式输出切换)
电源
任选以下的一个，(1)9418-15 AC适配器，(2)9324能源软线＋使用
9323变换电缆时的高速逻辑端口
线长·重量：主机1.3m，输入部分46cm，约350g
U8974 高压单元
(精度规定为23±5℃，20～80%rh，打开电源30分钟后
执行调零后，精度保证期1年，调整后精度保证期1年)
测量功能
通道数：2ch，电压测量、DC/RMS的切换功能
对地最大额定电压：AC、DC1,000V测量等级Ⅲ，AC、
DC600V测量等级Ⅳ
输入端口
香蕉头输入端子(输入电阻4MΩ　输入电容5pF)
测量量程
200mV，500mV，1，2，5，10，20，50V/div(DC模式)
500mV，1，2，5，10，20，50V/div(RMS模式)
测量分辨率
测量量程的1/1,600(使用16bit A/D)
最高采样速度
1MS/s
测量精度
±0.25%f.s.(滤波器5Hz　含零位精度)
RMS测量
RMS精度：±1.5%f.s.
(DC，30Hz～1kHz)
，±3%f.s.
(1kHz～100kHz)
响应时间：高速150ms，中速500ms，低速2.5s
频率特性
DC～100kHz 　-3dB
输入耦合
DC/GND
最大输入电压
DC1,000V，AC700V
尺寸、重量：约106宽×19.8高×196.5厚mm，约230g
附件：无
MR8990 数字电压计单元
(精度规定为23±5℃，20～80%rh，打开电源30分钟后
执行校准后，精度保证期1年，调整后精度保证期1年)
测量功能
通道数：2ch直流电压测量
输入端口
香蕉头输入端子(100mV f.s.～10V f.s.量程的输入电阻100MΩ以
上，其他10MΩ)
对地最大额定电压：AC，DC300V(输入和主机之间绝缘，施加
在输入ch~外壳之间、各输入ch之间也不会损坏的上限电压)
测量量程
100mV f.s.
(5mV/div)
～1,000V f.s.
(50V/div)
，5档量程，满量程：20div
测量分辨率
测量量程的1/1,000,000(使用24bit ΔΣ调制A/D)
积分时间
20ms×NPLC(50Hz时)，16.67ms×NPLC(60 Hz时)
响应时间
2ms+2×积分时间以内(上升沿-f.s. → + f.s.，下降沿+f.s. → - f.s.)
基本测量精度
±0.01% rdg.±0.0025% f.s.(1,000mV f.s.量程下)
最大输入电压
DC500V(施加在输入端子之间也不会损坏的上限电压)
尺寸、重量：约106宽×19.8高×196.5厚mm，约260g
附件：无
※8847、MR8847无法使用
U8793 任意波形发生单元
(精度规定为23±5℃，20～80%rh，预热时间30分钟以上，实装存储记录仪电
源瓶了范围：50Hz/60 Hz±2Hz时，精度保证期1年，调整后精度保证期1年)
输出端口
通道数：2ch SMB端子(输出电阻1Ω以下)
对地最大额定电压：AC 33V rms 或DC 70V
输出电压范围
-10V～15V(振幅设置范围0V～20Vp-p、设置分辨率1mV)
最大输出电流
10mA(容许负载电阻　1.5kΩ以上)
输出功能
FG 功能：DC、正弦波、方波、脉冲波、三角波、RAMP波形，输
出频率10mHz ～ 100kHz
任意波形发生功能：MR8847s等所测量到的波形、7075的波形、
SF8000、CSV格式的波形，D/A更新率 2MHz
(使用16bit D/A)
扫描功能：频率、振幅、偏移、占空比(仅限脉冲)
编程功能：最多128步(每步的循环次数设置、全体循环次数设置)
其他
自诊断功能(电压)、可进行外部输入输出控制
尺寸、重量：约106宽×19.8高×196.5厚mm，约250g
附件：无
※8847、MR8847无法使用
MR8790 波形发生单元
(精度规定为23±5℃，20～80%rh，打开电源
30分钟后，精度保证期1年，调整后精度保证期1年)
输出端口
通道数：4ch　SMB 端子(输出电阻 1Ω以下)
对地最大额定电压：AC 33V rms 或DC 70V
输出电压范围
-10V～10V(振幅设置范围0V～20Vp-p、设置分辨率1mV)
最大输出电流
5mA
输出功能
DC、正弦波(输出频率1Hz～20kHz)
精度
振幅精度：±0.25% of setting ± 2mVp-p(1Hz ～ 10kHz)
补偿精度：±3mV
DC输出精度：±0.6mV
其他
自诊断功能(电压、电流)
尺寸、重量：约106宽×19.8高×196.5厚mm，约230 g
附件：无
※8847、MR8847无法使用
MR8791 脉冲发生单元
(精度规定为23±5℃，80%rh以下不凝结，精度保证期1年)
输出端口
通道数：8ch、连接器：D-sub半节距50针
对地最大额定电压：AC 33V rms 或DC 70V(主机- 输出ch间)
逻辑输出/开路集电极输出
输出模式1
图形输出：读出频率0.1Hz～120kHz、2048逻辑图形
脉冲输出：周波数0.1Hz～20kHz、占空比 0.1%～99.9%
输出模式2
逻辑输出：输出电压 0V-5V
(H电平3.8V以上、L电平0.8V以下)
开路集电极输出：集电极·发射器绝对最大额定电压 50 V
过电流保护100mA
其他
自诊断功能
尺寸、重量：约106宽×19.8高×196.5厚mm，约230g
附件：无
※8847、MR8847无法使用
18
各类输出单元
※不附带输出线，请另外购买
任意波形发生单元 U8793
2ch，输出频率范围(FG功能)10mHz～100kHz，D/A更新率(任意波
形功能)最高2MHz，最大输出15V
波形发生单元 MR8790
4ch，DC输出-10V～10V，正弦波输出10mHz～20kHz
脉冲发生单元 MR8791
8ch，脉冲输出0.1Hz～20kHz，图形输出
产品型号：存储记录仪MR8847A
(内存容量) (订货代码)
(64MW) MR8847-51
(256MW) MR8847-52
(512MW)
MR8847-53
主机需要输入单元等专用选件。
输入线等各类通用选件请另外购买。
逻辑测量
逻辑探头 9327
4ch，用于检测电压/ 接点信号的ON/OFF
(可响应脉冲宽度100ns 以上，小型端子)
逻辑探头 MR9321-01
绝缘4ch，用于检测AC/DC电压的ON/
OFF(小型端子型)
逻辑探头 9320-01
4ch，用于检测电压/ 接点信号的ON/OFF
(可响应脉冲宽度500ns 以上，小型端子)
转换电缆 9323
※用于将端子形状不同的9320·9321·
MR9321·9324转接至小型逻辑端子的存储记
录仪 ※小型端子型的9327，9320
-01，
9321
-01，MR9321-01 不需要
输出线
连接线 L9795-01
最大对地额定电压：
AC33V rms 或DC70V
SMB端子-夹子
线长：1.5m
连接线 L9795-02
最大对地额定电压：
AC33V rms 或DC70V
SMB端子-BNC端子
线长：1.5m
记录媒介
※SSD单元为主机内置，出厂前指定选件
※CF卡附带PC卡适配器
SSD单元 U8331
出厂时指定，主机内置型，128GB
※购买CF卡的主意事项
请务必使用本公司选件的CF卡。使用本公司选件以外的CF卡如发生无法正常保存、读
取的情况，本公司概不负责。
PC卡2G 9830
(2GB)
PC卡1G 9729
(1GB)
PC卡512M 9728
(512MB)
PC相关
波形处理软件 9335
数据转换，打印功能，波形显示
LAN通讯软件 9333
·可将波形数据自动保存至PC
·通过LAN连接实现远程操作
iPad App for 存储记录仪
HMR Terminal
(Apple公司制造iPad专用)从App Store下载
LAN连接线 9642
直连型，附带交叉转换连接器，5m
打印相关
※打印机为主机内置，请在出厂前指定选件
记录纸 9231
A4宽度216mm×30m，
6卷/套
主机电源
※需要在生产时组装，请在出厂前指定选件
DC电源单元 9784
体积：约290W×29H×219.5Dmm
重量：约1.2kg
在出厂时指定，组装入主机背面，DC10~28V
驱动
携带箱
携带箱 9783
放入主机后可直接运输的坚固箱体

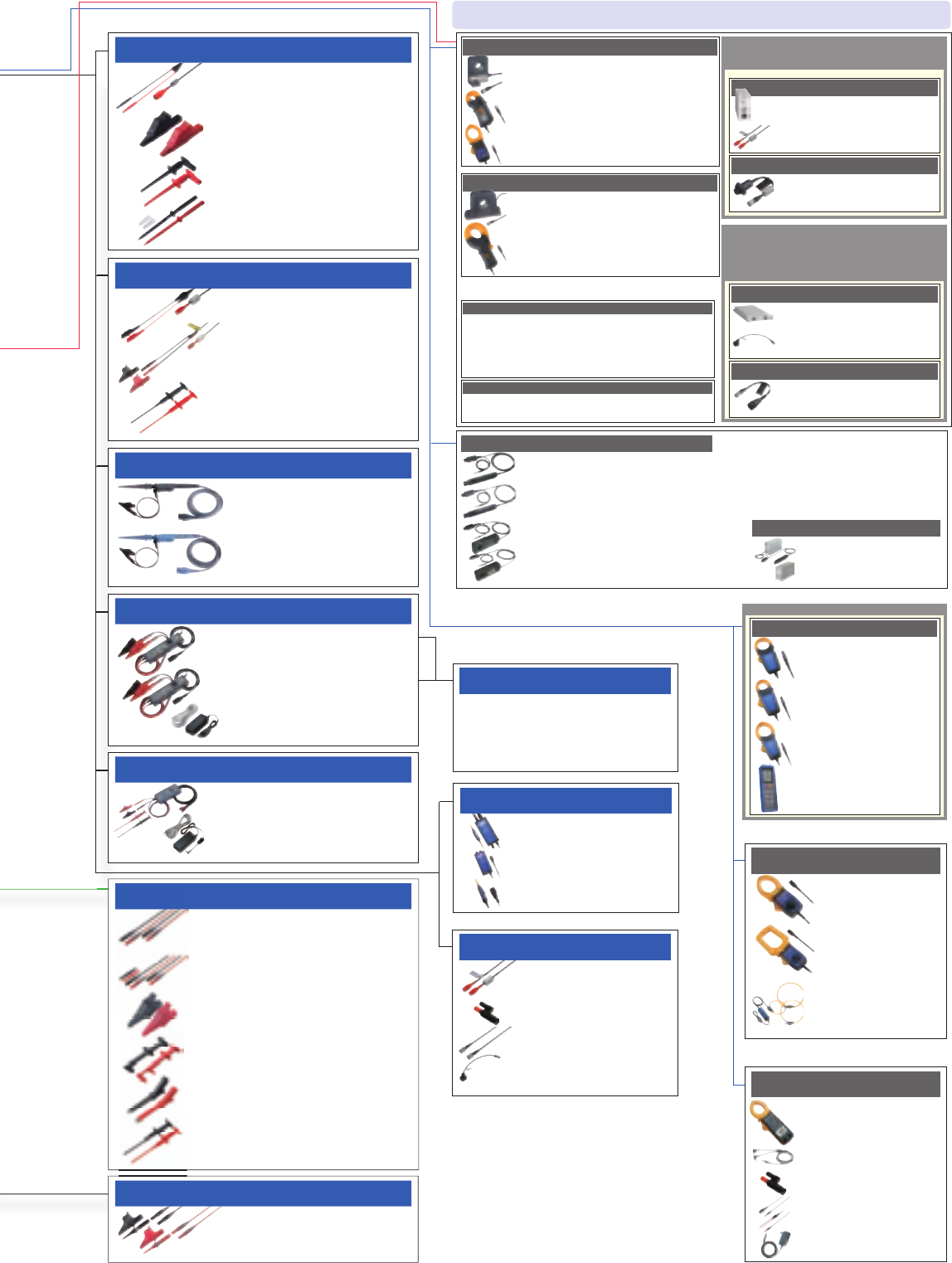

选件系统图
外购
买
U
8793
G
功能)10mHz～100kHz
，
D/A更
大
输
出
15V
79
0
0
V，正弦波输
出
10mHz～20kH
z
79
1
20kHz
，
图形输
出
逻辑探
头 9327
4ch，用于
检
测电压/ 接点信号的ON/OFF
(
可响
应
脉冲
宽度
100ns 以上
，
小型
端
子)
逻辑
探头 MR93
21
-01
绝
缘4ch，用于检测AC/DC电压的ON
/
O
FF(小型端子型)
逻辑探
头 9
32
0
-01
4ch，用于检测电压/ 接点信号的ON/OFF
(
可响
应
脉冲
宽度
500ns 以上
，
小型
端
子)
转
换电缆 9323
※用于将
端子形状
不同的9
320·9321
·
M
R9321·9
324转
接至小型
逻辑端子
的存储记
录仪 ※小型端子型的9327 9320
连接
线 L9795
-0
1
最大对地
额
定电压：
AC3
3V r
ms 或
DC70
V
SMB
端
子-夹子
线
长：1.5
m
连
接
线
L9795
-02
最大对地额定电压：
AC33V rms 或DC70V
SMB
端
子-BNC
端子
线
长：1.5
m
新率
(任意波
各类输入单元
※不附带输入线类，请另外购买
※使用电流单元8971搭配9709的情况下最多可使用7个电流探头
模拟单元 8966
2ch，电压输入，DC～5MHz带宽
温度单元 8967
2ch，热电偶温度输入
高分辨率单元 8968
2ch，电压输入，DC～100kHz带宽
应变单元 8969
2ch，应变式传感器放大器
转换电缆 9769
(应变单元专用，附带)
频率单元 8970
2ch，用于频率，转速，脉冲等测量
电流单元 8971
2ch，通过专用电流传感器测量电流，附带2根转换电缆9318
※电流单元8971最多可用4个
DC/RMS单元 8972
2ch，电压/DC～400kHz，有效值，DC，30～100kHz带宽
逻辑单元 8973
4端子，16ch
※逻辑单元8973最多使用3个
数字电压计单元 MR8990
2ch，DC电压输入高精度，最高分辨率0.1V，最高采样速度500次/秒
高压单元 U8974
2ch电压输入DC/RMS
19
输入线B
※输入电压受限于所连接的输入单元的电压
L9198连接线
最大可输入300V，直径 5.0mm 电缆，
1.7m，小型鳄鱼夹
L9197连接线
最大可输入600V，直径 5.0mm 电缆，
1.8m，附带装卸型大型鳄鱼夹
9243前端探头
安装在L9197前端，红黑套装，全长
196mm
输入线C
※对地电压受限于所连接的输入单元的电压
9665 10:1探头
对地电压与输入单元相同，最大输入
1kVrms(500kHz以下)，1.5m
9666 100:1探头
对地电压与输入单元相同，最大输入
5kVpeak(1MHz以下)，1.5m
定制线 ※用于P9000，请向销售工程师咨询
(1)USB总线电源线
从USB-A端子供电
(2)USB(A)-微型B电缆
从USB-A端子经由USB微型B端子供电
(3)3分支电缆
AC适配器输出端子分成3个
输入线G
※ 用于MR8990 ※输入电压受限于所连接的
输入单元的电压
L2200 测试线
线长70cm，前端部分可更换探针和鳄鱼
夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ
1,000V
输入线A
※输入电压受限于所连接的输入单元的电压
L9790连接线
最大可输入600V，柔韧性良好，细径
4.1mm电缆，1.8m
※前端夹子另售
L9790-01鳄鱼夹
安装在L9790的前端，红黑
9790-02前端探头
※此夹子安装在L9790前端时限制为CAT II
300V，红黑
9790
-03
接触针
安装在L9790的前端，红黑
输入线D
用于测量高压 ※对地电压在此产品参数范围内，
不受所连接的输入单元影响，需要另外的电源
P9000-01 差分探头
(仅限Wave )，用于存储记录仪
AC，DC 1kV 带宽100kHz
P9000-02 差分探头
(附带Wave/RMS 切换)用于存储记录仪
AC，DC 1kV 带宽100kHz
Z1008 AC适配器
AC 100～240V
输入线E
※用于测量高压※对地电压在此产品参数范围内，
　不受所连接的输入单元影响，需要另外的电源
9322差分探头
AC 1kV, DC 2kV, 带宽10MHz
9418-15 AC适配器
AC 100～240 V
※存储记录仪主机上最多可安装4台电流单元8971，因此可使用的电流传感器最多为8个。
※电流传感器连接到电压输入的模拟单元系时并无限制。
MEMORY HiCORDER MR8847A
非接触电压测量
SP3000
-01
AC非接触电压探头
额定测量电压5Vrms，f特性，
10Hz~100kHz
SP3000 AC非接触电压探头
可单独订购
SP9001 AC电压探头
可单独订购
用于其他输入
L9217 连接线
电缆两端为绝缘BNC，用于输入单
元的绝缘BNC端子，1.6m
9199 转换适配器
接受端香蕉端子，输出BNC端子
9165 连接线
线两端是金属BNC，用于金属BNC
端口，1.5m，非CE产品
9318 转换线
用于连接CT6841/43和8971/40/51
输入线F
※输入电压受限于所连接的输入单元的电压
L4940 连接线
线长1.5m
L4931 延长线
用于延迟L4940，线长1.5m
L4935 鳄鱼夹
安装在L4940前端
CATⅣ600V ，CATⅢ1000V
L4936 母线夹
安装在L4940前端
CATⅢ600V
L4937 磁性适配器
安装在L4940前端
CATⅢ1000V
9243 钩形夹
安装在L4940前端
CATⅢ1000V
输入线
F
泄漏电流 ※50/60Hz工频电源线路用
3283泄漏电流钳形表
10mA量程/10A分辨率～200A 量
程，附带监视器/模拟输出1V f.s.
9094输出线
3.5迷你插头-香蕉头端子，1.5m
9199 转换适配器
接受端香蕉端子，输出BNC端子
L9095输出线 用于BNC端口，1.5m
L9096输出线
用于端子板，1.5m
9445-02AC适配器
AC 100～240V，9V/1A
500A～5000A
9018-50 钳形探头
可观测AC电流波形，f 特性
40Hz～3kHz，AC10～500A
量程，输出0.2VAC/量程
9132-50 钳形探头
可观测AC电流波形，f 特性
40Hz～1kHz，AC20～1000A
量程，输出0.2VAC/量程
CT9667-01/-02/-03
AC柔性电流传感器
10Hz~20kHz, AC 5000A/500A,
输出AC 500mV/f.s.,可测量导体直
径φ 100mm ~ φ254 mm
※ 50/60Hz工频电源线
路用(不需要电源)
使用以下电流传感器时需要另购 CT7290
100A~2000A( 中速 )
AC/DC电流传感器(自动调零)
CT7631，(CT7731)
DC,1Hz~10kHz(5kHz)，100A，输出1mV/A
AC/DC电流传感器(自动调零)
CT7636，(CT7736)
DC,1Hz~10kHz(5kHz)，600A，输出1mV/A
AC/DC电流传感器(自动调零)
CT7642，(CT7742)
DC,1Hz~10kHz(5kHz)，2000A，输出1mV/A
CM7290 显示单元
与 CT7000s 组合测量，显示，输出
显示单元 CM7291
附带Bluetooth ® 无线技术
10mA~500A( 高速 )
3273
-50
钳形探头
f特性DC～50MHz宽频带，可测量从mA级别开始
的电流到 30Arms
3276 钳形探头
f 特性 DC ～100MHz 宽频带，可测量从 mA 级别开始
的电流到 30Arms
3274 钳形探头
f 特性 DC ～10MHz 宽频带，可测量从 mA 级别开始的电流到 150Arms
3275 钳形探头
f特性DC～2MHz宽频带，可测量从mA级别开始的电流到500Arms
电源 使用 3270 系列电流探头时需要
3272 电源
驱动1个，根据条件可驱动2个
3269 电源 驱动 4 个
最大 200A( 高精度 )
※ME 15W(12pin) 端口型
高精度闭口型，从 DC 到畸变 AC 电流波形皆可观测
AAC/DC 电流探头 CT6862
-05
,1MHz 频宽，50A
AC/DC 电流探头 CT6863
-05
,500kHz 频宽，200A
从DC到畸变AC电流波形皆可观测
AC/DC 电流探头 CT6841
-05
,1MHz 频宽，20A
AC/DC 电流探头 CT6843
-05
,500kHz 频宽，200A
可观测 AC 电流波形 (DC 不可用 )
电流传感器 9272
-05
,100kHz 频宽，20 0A
最大 1000A( 高精度 )
※ME 15W(12pin) 端口型
高精度闭口型，从 DC 到畸变 AC 电流波形皆可观测
AC/DC 电流传感器 9709
-05
,100kHz 频宽，500A
从DC到畸变AC电流波形皆可观测
AC/DC 电流探头 CT6844
-05
,200kHz 频宽，500A
AC/DC 电流探头 CT6845
-05
,100kHz 频宽，500A
AC/DC 电流探头 CT6846
-05
,20kHz 频宽，1000A
※ 若使用高精度电流传感器需另购电源 (CT9555)
※ 与 CT9555 连接，仅限 ME15W(12pin) 端口的 (-05) 型号传感器
※与PL23(10pin)端口的传感器连接，需要另购CT9900转换线
PL23(10pin)- ME15W(12pin) 转换
CT9900 转换线
PL23(10pin) 转 换 为 ME15W(12pin)
端口
用于传感器的电源
CT9555 传感器单元 ,
1ch带波形输出
L9217 连接线
线缆两端为BNC接口，1.6m
※ 若要在电流单元8971(用于MR8847，MR8827·
MR8740)上使用ME15W(12pin)端口的(-05)型号传感
器，需要另购CT99001转换线
※ PL23(10pin) 端口的传感器用于 8971,8940 时，无需
CT955x，但是需要 9318 转换线 (8971 标配有 9318)
ME15W(12pin)- PL23(10pin) 转换
CT9901 转换线
ME15W(12pin) 转 换 为 PL23(10pin)
端口
用于电流传感器的输入单元
8971 电流单元，
用于
MR8847,MR8827·MR8740
9318 转换线，用于 CT6841/43 及
其他与 8971/40/51 连接
高精度电流传感器与存储记录仪连接时需要注意
■与 MR8847A/MR8827/MR8740 连接
·
高精度电流传感器 (ME15W)+CT9901+9318 →电流单元 8971
·
高精度电流传感器 (ME15W)+CT955x+BNC 线缆→电流单元 8971 除外
·
高精度电流传感器 (PL23)+9318 →电流单元 8971
·
高精度电流传感器 (PL23)+CT9900+CT955x+BNC 线缆→电流
单元 8971 除外
其他各种电流传感器
可以使用各种电流传感器，电流探头。
详情请登陆日置主页。
