9 放大波形 Zoom功能 能够在画面上部分显示时间轴压缩波形，下部分显示时 间轴放大波形。通过滚动功能，可以查看整体波形的同 时观测部分波形。 读取、提取 AB光标功能 运用Zoom功能，希望提取的区间克设置为A点和B点。 使用计算机进行操作 通过LAN连接 HTTP/FTP服务器功能 可使用HTTP功能，并从LAN连接的计算机上通过浏览器 来操作记录仪。另外，通过FTP功能可以读取内存或存 储设备里安装的存储媒介中的数据。 而且，用…
8
显示波形的同时调整电平
捕捉瞬间停电 事件次数的设置画面
活用触发
观测波形的同时设置触发
在确认波形的同时，可以进行输入的触发设置。
设置画面也可以分别显示。
可以监测所有测量通道的触发功能
·按照1个电压值进行比较的电平触发
·按照2个电压值进行比较的窗口触发
·捕捉工频电源线的电压下降的电压下降触发
·监测周期的周期触发
·捕捉脉冲异常的故障触发
·按照逻辑信号的ON/OFF进行比较的码型触发
触发捕捉和触发捕捉后的搜索
从所捕捉的所有数据中有查找异常波形的搜索功能。在
不能预测进行怎样的异常观测，且测量时的触发设置困
难的时候，在捕捉所有数据后可以搜索异常点。
设置各源的事件次数
※仅限电平、故障触发
可以通过各种各样的组合设置各个触发条件。
识别多通道
注释输入功能
多通道观测时也能设置各个通道的注释，并且显示画
面，因此很容易识别。
打印时，还可以打印通道注释。
主机可以直接输入和USB键盘输入，能够转换成汉字。
现场调查使用方法
细化帮助功能
具备即便不看使用说明书也能了解操作方法的帮助功能。
按HELP键后，选择需要内容并细化要求，则最后将移动
至此设置画面。
按下HELP键 选择并细化 显示设置画面
活用丰富的支持功能
9
放大波形
Zoom功能

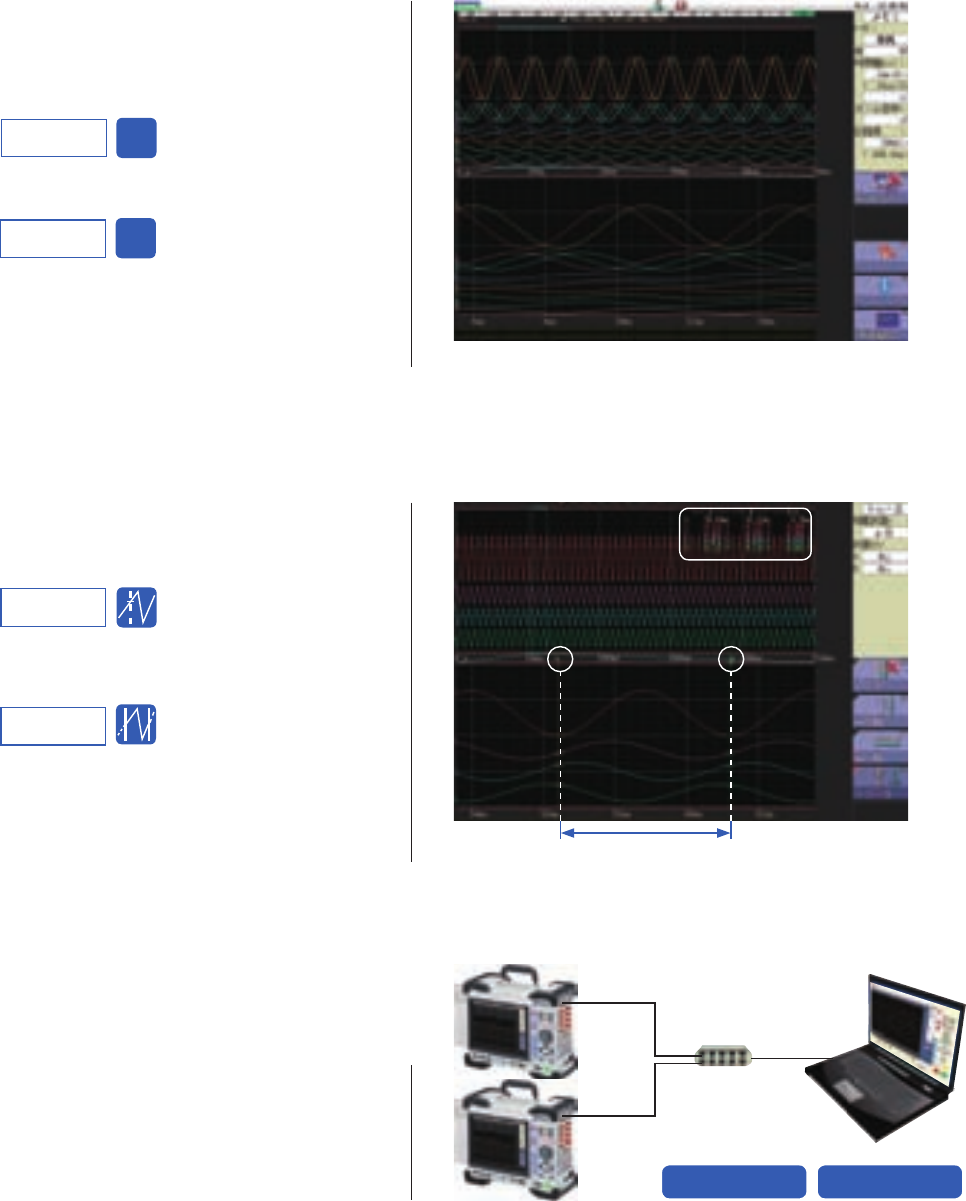

能够在画面上部分显示时间轴压缩波形，下部分显示时
间轴放大波形。通过滚动功能，可以查看整体波形的同
时观测部分波形。
读取、提取
AB光标功能
运用Zoom功能，希望提取的区间克设置为A点和B点。
使用计算机进行操作
通过LAN连接
HTTP/FTP服务器功能
可使用HTTP功能，并从LAN连接的计算机上通过浏览器
来操作记录仪。另外，通过FTP功能可以读取内存或存
储设备里安装的存储媒介中的数据。
而且，用USB连接同样能读取内存或主机所连接的存储
媒介内的数据。
可以确认整体波形。
可以读取光标和波形的交叉点的数据。
可以向时间轴方向、纵轴方向进行缩放。
通过放大后查看可以观测波形的细节
导出的数据便于使用计算机进行管理
指定区间后可保存为二进制或CSV格式。
放大波形
提取
缩小波形
读取
＋
-
数据读取计算机操作
Hub
LAN连接
MEMORY HiCORDER MR8847A
10
9335概要参数
适用OS Windows 8/7(32bit/64bit)，Vista(32bit)，XP
功 能
·显示功能：波形显示，X-Y显示，光标功能等
·
文件读取：读取数据格式(.MEM，.REC，.RMS，.POW)/最大读取文
件容量：适用机型能保存的最大容量(根据计算机的使用环境，所处
理文件大小会相应减少)
·数据转换：转换成CSV格式，多文件的统一转换等
印 刷
·打印功能：打印图像的文件导出(扩展名格式可以是.EMF)
· 打印格式：无分割，2~16分割，2~16列，X-Y 1~4分割，预览/硬
拷贝
9333概要参数
适用OS Windows 8/7(32bit/64bit)，Vista(32bit)，XP ※9333 Ver1.09以上
功 能
· 实现自动保存波形数据至计算机，存储记录仪的远程控制(键码发
送、通过画面图像显示控制)，报告打印，画面图像打印，波形数据
的接收(存储记录仪的二进制格式波形文件)
·
波形数据采集应用：记录仪的自动保存的接收(键码的二进制格式波
形文件)，计算机上进行记录仪的自动打印，计算机上进行记录仪的
[PRINT]键打印
·波形查看：波形文件的简单显示，CSV格式的转换等
波形处理软件 9335 LAN通讯软件 9333
● 波形显示、运算
● 打印功能
● 自动保存波形数据至计算机
● 通过LAN连接进行远程操作
● 以CSV格式保存，
并表计算软件接收
(另售软件) (另售软件)
MR8847-51
(64MW)
MR8847-52
(256MW)
MR8847-53
(512MW)
最长记录长度根据使用
通道数的变化而变化
模拟16ch
+内置逻辑16ch
模拟16ch
+内置逻辑16ch
模拟16ch
+内置逻辑16ch
时间轴
采样
周期
40,000div 160,000div 320,000div
5s/div
50ns 0.2s 0.8s 1.6s
10s/div
100ns 0.4s 1.6s 3.2s
100s/div 1s
4s 16s 32s
1ms/div
10s
40s 2min 40s 5min 20s
100ms/div 1ms 1h 06min 40s 4h 26min 40s 8h 53min 20s
1s/div 10ms 11h 06min 40s 1d 20h 26min 40s 3d 16h 53min 20s
1min/div 600ms 27d 18h 40min 00s 111d 02h 40min 00s 222d 05h 20min 00s
5min/div 3.0s 138d 21h 20min 00s 555d 13h 20min 00s
1111d 02h 40min 00s
内存的最长记录时间 部分摘选
※可记录时间除了外部媒介容量以外，内部RAM的容量也有限。
※ 可自动保存至U盘，不过考虑到数据的安全性，为了自动保存推荐使用能保证操作
的HIOKI原装CF卡。
※上述表格是按照任意记录长度可设置的最大值。
※100msec/div(1msec采样)以下几乎能够实施保存至媒介中。
支持记录和分析的软件
同时记录至存储媒介
MEM功能
按照所设置的周期进行采样
记录所有的数据
●自动保存数据至SSD/CF卡/U盘
●高速采样时，记录后导出数据至内存
●
低速采样时，在记录至内存的同时保存至外部媒介中
●在长时间记录时发挥作用
A/D转换 内存记录
媒介保存
CF卡 U盘
输入
可实时保存
记录所有
采样数据
输入
SSD
记录
方法
配合应用的数据记录
采样周期
