各类输出单元
※不附带输出线，请另外购买
任意波形发生单元 U8793
2ch，输出频率范围(FG功能)10mHz～100kHz，D/A更新率(任意波
形功能)最高2MHz，最大输出15V
波形发生单元 MR8790
4ch，DC输出-10V～10V，正弦波输出10mHz～20kHz
脉冲发生单元 MR8791
8ch，脉冲输出0.1Hz～20kHz，图形输出
产品型号：存储记录仪MR8847A
(内存容量) (订货代码)
(64MW) MR8847-51
(256MW) MR8847-52
(512MW)
MR8847-53
主机需要输入单元等专用选件。
输入线等各类通用选件请另外购买。
逻辑测量
逻辑探头 9327
4ch，用于检测电压/ 接点信号的ON/OFF
(可响应脉冲宽度100ns 以上，小型端子)
逻辑探头 MR9321-01
绝缘4ch，用于检测AC/DC电压的ON/
OFF(小型端子型)
逻辑探头 9320-01
4ch，用于检测电压/ 接点信号的ON/OFF
(可响应脉冲宽度500ns 以上，小型端子)
转换电缆 9323
※用于将端子形状不同的9320·9321·
MR9321·9324转接至小型逻辑端子的存储记
录仪 ※小型端子型的9327，9320
-01，
9321
-01，MR9321-01 不需要
输出线
连接线 L9795-01
最大对地额定电压：
AC33V rms 或DC70V
SMB端子-夹子
线长：1.5m
连接线 L9795-02
最大对地额定电压：
AC33V rms 或DC70V
SMB端子-BNC端子
线长：1.5m
记录媒介
※SSD单元为主机内置，出厂前指定选件
※CF卡附带PC卡适配器
SSD单元 U8331
出厂时指定，主机内置型，128GB
※购买CF卡的主意事项
请务必使用本公司选件的CF卡。使用本公司选件以外的CF卡如发生无法正常保存、读
取的情况，本公司概不负责。
PC卡2G 9830
(2GB)
PC卡1G 9729
(1GB)
PC卡512M 9728
(512MB)
PC相关
波形处理软件 9335
数据转换，打印功能，波形显示
LAN通讯软件 9333
·可将波形数据自动保存至PC
·通过LAN连接实现远程操作
iPad App for 存储记录仪
HMR Terminal
(Apple公司制造iPad专用)从App Store下载
LAN连接线 9642
直连型，附带交叉转换连接器，5m
打印相关
※打印机为主机内置，请在出厂前指定选件
记录纸 9231
A4宽度216mm×30m，
6卷/套
主机电源
※需要在生产时组装，请在出厂前指定选件
DC电源单元 9784
体积：约290W×29H×219.5Dmm
重量：约1.2kg
在出厂时指定，组装入主机背面，DC10~28V
驱动
携带箱
携带箱 9783
放入主机后可直接运输的坚固箱体
选件系统图
外购
买
U
8793
G
功能)10mHz～100kHz
，
D/A更
大
输
出
15V
79
0
0
V，正弦波输
出
10mHz～20kH
z
79
1
20kHz
，
图形输
出
逻辑探
头 9327
4ch，用于
检
测电压/ 接点信号的ON/OFF
(
可响
应
脉冲
宽度
100ns 以上
，
小型
端
子)
逻辑
探头 MR93
21
-01
绝
缘4ch，用于检测AC/DC电压的ON
/
O
FF(小型端子型)
逻辑探
头 9
32
0
-01
4ch，用于检测电压/ 接点信号的ON/OFF
(
可响
应
脉冲
宽度
500ns 以上
，
小型
端
子)
转
换电缆 9323
※用于将
端子形状
不同的9
320·9321
·
M
R9321·9
324转
接至小型
逻辑端子
的存储记
录仪 ※小型端子型的9327 9320
连接
线 L9795
-0
1
最大对地
额
定电压：
AC3
3V r
ms 或
DC70
V
SMB
端
子-夹子
线
长：1.5
m
连
接
线
L9795
-02
最大对地额定电压：
AC33V rms 或DC70V
SMB
端
子-BNC
端子
线
长：1.5
m
新率
(任意波
各类输入单元
※不附带输入线类，请另外购买
※使用电流单元8971搭配9709的情况下最多可使用7个电流探头
模拟单元 8966
2ch，电压输入，DC～5MHz带宽
温度单元 8967
2ch，热电偶温度输入
高分辨率单元 8968
2ch，电压输入，DC～100kHz带宽
应变单元 8969
2ch，应变式传感器放大器
转换电缆 9769
(应变单元专用，附带)
频率单元 8970
2ch，用于频率，转速，脉冲等测量
电流单元 8971
2ch，通过专用电流传感器测量电流，附带2根转换电缆9318
※电流单元8971最多可用4个
DC/RMS单元 8972
2ch，电压/DC～400kHz，有效值，DC，30～100kHz带宽
逻辑单元 8973
4端子，16ch
※逻辑单元8973最多使用3个
数字电压计单元 MR8990
2ch，DC电压输入高精度，最高分辨率0.1V，最高采样速度500次/秒
高压单元 U8974
2ch电压输入DC/RMS
19
输入线B
※输入电压受限于所连接的输入单元的电压
L9198连接线
最大可输入300V，直径 5.0mm 电缆，
1.7m，小型鳄鱼夹
L9197连接线
最大可输入600V，直径 5.0mm 电缆，
1.8m，附带装卸型大型鳄鱼夹
9243前端探头
安装在L9197前端，红黑套装，全长
196mm
输入线C
※对地电压受限于所连接的输入单元的电压
9665 10:1探头
对地电压与输入单元相同，最大输入
1kVrms(500kHz以下)，1.5m
9666 100:1探头
对地电压与输入单元相同，最大输入
5kVpeak(1MHz以下)，1.5m
定制线 ※用于P9000，请向销售工程师咨询
(1)USB总线电源线
从USB-A端子供电
(2)USB(A)-微型B电缆
从USB-A端子经由USB微型B端子供电
(3)3分支电缆
AC适配器输出端子分成3个
输入线G
※ 用于MR8990 ※输入电压受限于所连接的
输入单元的电压
L2200 测试线
线长70cm，前端部分可更换探针和鳄鱼
夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ
1,000V
输入线A
※输入电压受限于所连接的输入单元的电压
L9790连接线
最大可输入600V，柔韧性良好，细径
4.1mm电缆，1.8m
※前端夹子另售
L9790-01鳄鱼夹
安装在L9790的前端，红黑
9790-02前端探头
※此夹子安装在L9790前端时限制为CAT II
300V，红黑
9790
-03
接触针
安装在L9790的前端，红黑
输入线D
用于测量高压 ※对地电压在此产品参数范围内，
不受所连接的输入单元影响，需要另外的电源
P9000-01 差分探头
(仅限Wave )，用于存储记录仪
AC，DC 1kV 带宽100kHz
P9000-02 差分探头
(附带Wave/RMS 切换)用于存储记录仪
AC，DC 1kV 带宽100kHz
Z1008 AC适配器
AC 100～240V
输入线E
※用于测量高压※对地电压在此产品参数范围内，
不受所连接的输入单元影响，需要另外的电源
9322差分探头
AC 1kV, DC 2kV, 带宽10MHz
9418-15 AC适配器
AC 100～240 V
※存储记录仪主机上最多可安装4台电流单元8971，因此可使用的电流传感器最多为8个。
※电流传感器连接到电压输入的模拟单元系时并无限制。
MEMORY HiCORDER MR8847A
非接触电压测量
SP3000
-01
AC非接触电压探头
额定测量电压5Vrms，f特性，
10Hz~100kHz
SP3000 AC非接触电压探头
可单独订购
SP9001 AC电压探头
可单独订购
用于其他输入
L9217 连接线
电缆两端为绝缘BNC，用于输入单
元的绝缘BNC端子，1.6m
9199 转换适配器
接受端香蕉端子，输出BNC端子
9165 连接线
线两端是金属BNC，用于金属BNC
端口，1.5m，非CE产品
9318 转换线
用于连接CT6841/43和8971/40/51
输入线F
※输入电压受限于所连接的输入单元的电压
L4940 连接线
线长1.5m
L4931 延长线
用于延迟L4940，线长1.5m
L4935 鳄鱼夹
安装在L4940前端
CATⅣ600V ，CATⅢ1000V
L4936 母线夹
安装在L4940前端
CATⅢ600V
L4937 磁性适配器
安装在L4940前端
CATⅢ1000V
9243 钩形夹
安装在L4940前端
CATⅢ1000V
输入线
F
泄漏电流 ※50/60Hz工频电源线路用
3283泄漏电流钳形表
10mA量程/10A分辨率～200A 量
程，附带监视器/模拟输出1V f.s.
9094输出线
3.5迷你插头-香蕉头端子，1.5m
9199 转换适配器
接受端香蕉端子，输出BNC端子
L9095输出线 用于BNC端口，1.5m
L9096输出线
用于端子板，1.5m
9445-02AC适配器
AC 100～240V，9V/1A
500A～5000A
9018-50 钳形探头
可观测AC电流波形，f 特性
40Hz～3kHz，AC10～500A
量程，输出0.2VAC/量程
9132-50 钳形探头
可观测AC电流波形，f 特性
40Hz～1kHz，AC20～1000A
量程，输出0.2VAC/量程
CT9667-01/-02/-03
AC柔性电流传感器
10Hz~20kHz, AC 5000A/500A,
输出AC 500mV/f.s.,可测量导体直
径φ 100mm ~ φ254 mm
※ 50/60Hz工频电源线
路用(不需要电源)
使用以下电流传感器时需要另购 CT7290
100A~2000A( 中速 )
AC/DC电流传感器(自动调零)
CT7631，(CT7731)
DC,1Hz~10kHz(5kHz)，100A，输出1mV/A
AC/DC电流传感器(自动调零)
CT7636，(CT7736)
DC,1Hz~10kHz(5kHz)，600A，输出1mV/A
AC/DC电流传感器(自动调零)
CT7642，(CT7742)
DC,1Hz~10kHz(5kHz)，2000A，输出1mV/A
CM7290 显示单元
与 CT7000s 组合测量，显示，输出
显示单元 CM7291
附带Bluetooth ® 无线技术
10mA~500A( 高速 )
3273
-50
钳形探头
f特性DC～50MHz宽频带，可测量从mA级别开始
的电流到 30Arms
3276 钳形探头
f 特性 DC ～100MHz 宽频带，可测量从 mA 级别开始
的电流到 30Arms
3274 钳形探头
f 特性 DC ～10MHz 宽频带，可测量从 mA 级别开始的电流到 150Arms
3275 钳形探头
f特性DC～2MHz宽频带，可测量从mA级别开始的电流到500Arms
电源 使用 3270 系列电流探头时需要
3272 电源
驱动1个，根据条件可驱动2个
3269 电源 驱动 4 个
最大 200A( 高精度 )
※ME 15W(12pin) 端口型
高精度闭口型，从 DC 到畸变 AC 电流波形皆可观测
AAC/DC 电流探头 CT6862
-05
,1MHz 频宽，50A
AC/DC 电流探头 CT6863
-05
,500kHz 频宽，200A
从DC到畸变AC电流波形皆可观测
AC/DC 电流探头 CT6841
-05
,1MHz 频宽，20A
AC/DC 电流探头 CT6843
-05
,500kHz 频宽，200A
可观测 AC 电流波形 (DC 不可用 )
电流传感器 9272
-05
,100kHz 频宽，20 0A
最大 1000A( 高精度 )
※ME 15W(12pin) 端口型
高精度闭口型，从 DC 到畸变 AC 电流波形皆可观测
AC/DC 电流传感器 9709
-05
,100kHz 频宽，500A
从DC到畸变AC电流波形皆可观测
AC/DC 电流探头 CT6844
-05
,200kHz 频宽，500A
AC/DC 电流探头 CT6845
-05
,100kHz 频宽，500A
AC/DC 电流探头 CT6846
-05
,20kHz 频宽，1000A
※ 若使用高精度电流传感器需另购电源 (CT9555)
※ 与 CT9555 连接，仅限 ME15W(12pin) 端口的 (-05) 型号传感器
※与PL23(10pin)端口的传感器连接，需要另购CT9900转换线
PL23(10pin)- ME15W(12pin) 转换
CT9900 转换线
PL23(10pin) 转 换 为 ME15W(12pin)
端口
用于传感器的电源
CT9555 传感器单元 ,
1ch带波形输出
L9217 连接线
线缆两端为BNC接口，1.6m
※ 若要在电流单元8971(用于MR8847，MR8827·
MR8740)上使用ME15W(12pin)端口的(-05)型号传感
器，需要另购CT99001转换线
※ PL23(10pin) 端口的传感器用于 8971,8940 时，无需
CT955x，但是需要 9318 转换线 (8971 标配有 9318)
ME15W(12pin)- PL23(10pin) 转换
CT9901 转换线
ME15W(12pin) 转 换 为 PL23(10pin)
端口
用于电流传感器的输入单元
8971 电流单元，
用于
MR8847,MR8827·MR8740
9318 转换线，用于 CT6841/43 及
其他与 8971/40/51 连接
高精度电流传感器与存储记录仪连接时需要注意
■与 MR8847A/MR8827/MR8740 连接
·
高精度电流传感器 (ME15W)+CT9901+9318 →电流单元 8971
·
高精度电流传感器 (ME15W)+CT955x+BNC 线缆→电流单元 8971 除外
·
高精度电流传感器 (PL23)+9318 →电流单元 8971
·
高精度电流传感器 (PL23)+CT9900+CT955x+BNC 线缆→电流
单元 8971 除外
其他各种电流传感器
可以使用各种电流传感器，电流探头。
详情请登陆日置主页。

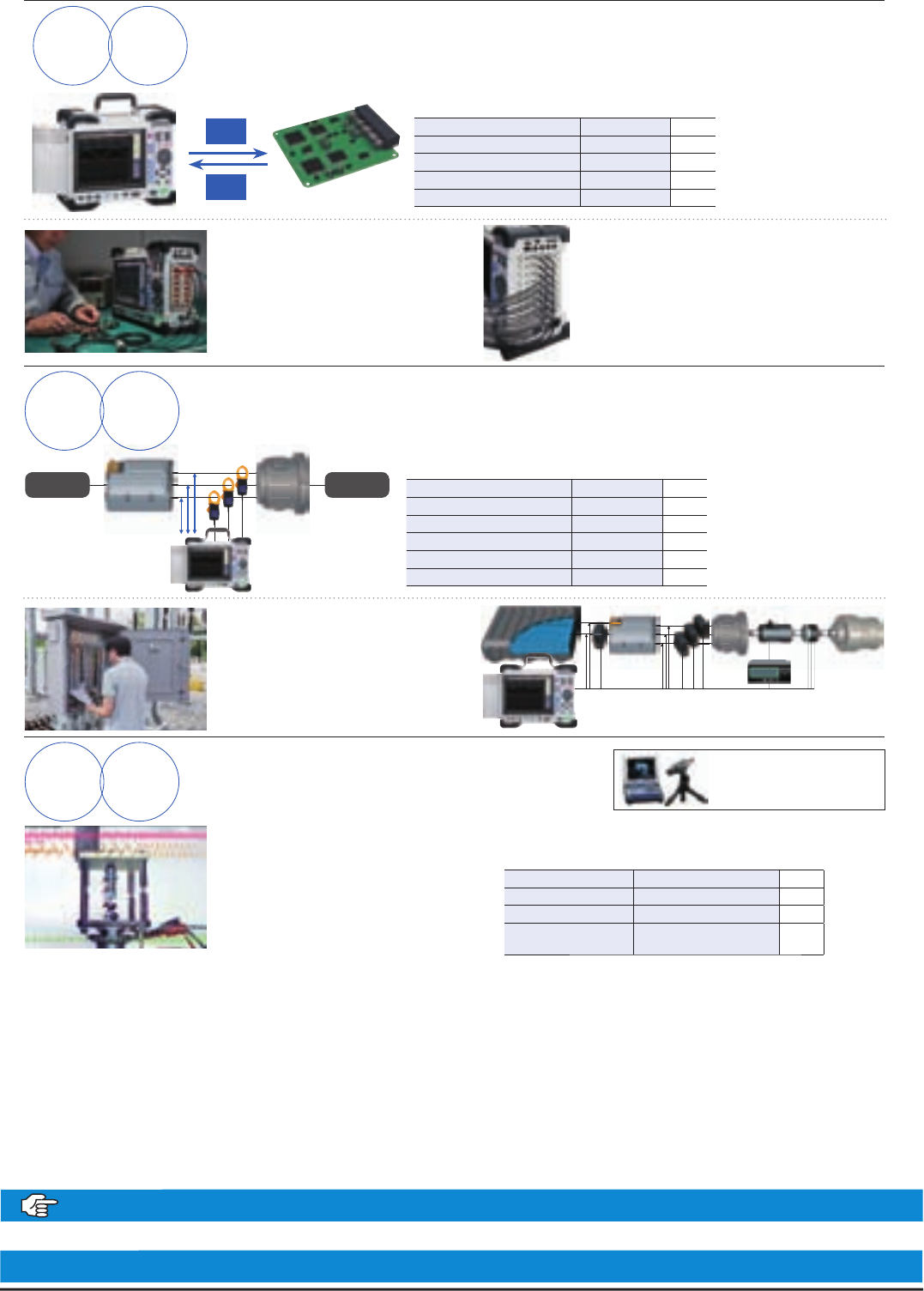

配置选型示例
电压
8ch
测量
波形
8ch
输出
异常模拟试验
8单元、最多16ch的任意波形发生
所有ch绝缘输出
重现异常波形
进行试验的同时记录结果
存储记录仪
MR8847
-51
1台
任意波形发生单元 U8793 4个
模拟单元 8966 4个
连接线
L9795
-01
8根
连接线 L9198 8根
配置选型示例
所测到的异常波形或加工过的任意波形可用最大15V输出，直接记录结果
无需连接同样的设备即可扩展通道。存储记录仪主机之
间以及各通道之间绝缘隔离，可连接电位不同的设备。
除了实测到的异常波形，还可以输出自己
制作的用于试验的波形。另外，也可同时
测量结果。
发生
记录
单体试验
高速摄像机拍摄同时进行测量
原型的评估或故障分析
和数据一起可视化
存储记录仪
MR8847
-51
1台
模拟单元 8966 1个
连接线 9197 1根
PLEXLOGGER
Shinano Kenshi 公司制
造(需要咨询)
1台
配置选型示例
可以让高速拍摄和各种多ch的信号同步记录
将多系统的电压·电流·振动等测量数据进
行高速拍摄同时进行测量，动作的因果关系
轻松可视化。
※示例中的PLEXLOGGER详情请向
Shinano Kenshi Co.,Ltd.咨询。
视频
拍摄
多种
多
ch
测量
高压直接输入测量
不需要差分探头
直接输入测量高压
可进行ECU或变频器·马达的测试
存储记录仪
MR8847
-51
1台
高压单元 U8974 2个
电流单元 8971 2个
钳形电流传感器
9272
-10
3根
连接线 L4940 3根
鳄鱼夹 L4935 3根
配置选型示例
DC1000V、AC700V的高压也无需查分探头直接输入
对高压的电力设备或380V、480V系的电源
线路也可进行最大到1000V、AC700的直
接测量。
电压
3ch
测量
电流
3ch
测量
变频器 马达
负载电池
バッテリ
各类波形
同时测量
