5 高压单元 U8974 最大电压D C1000V，A C700V可直接输 入，因此无需以往高压测量所必须的差 分探头。 另外，CAT Ⅲ是1000V，CAT Ⅳ是600V 最大输入。 最适用于UPS电源或工频电源变压器的输入·输出测 量，以及变频器输入·输出的波形记录。380V、480V等 高压电源线路亦可测量。 测量全世界各类电源线路 最快1MS/s的高速采样率，通过16bit的高分辨率，能进 行负载切断试验和开关的试验。 另外，可…
4

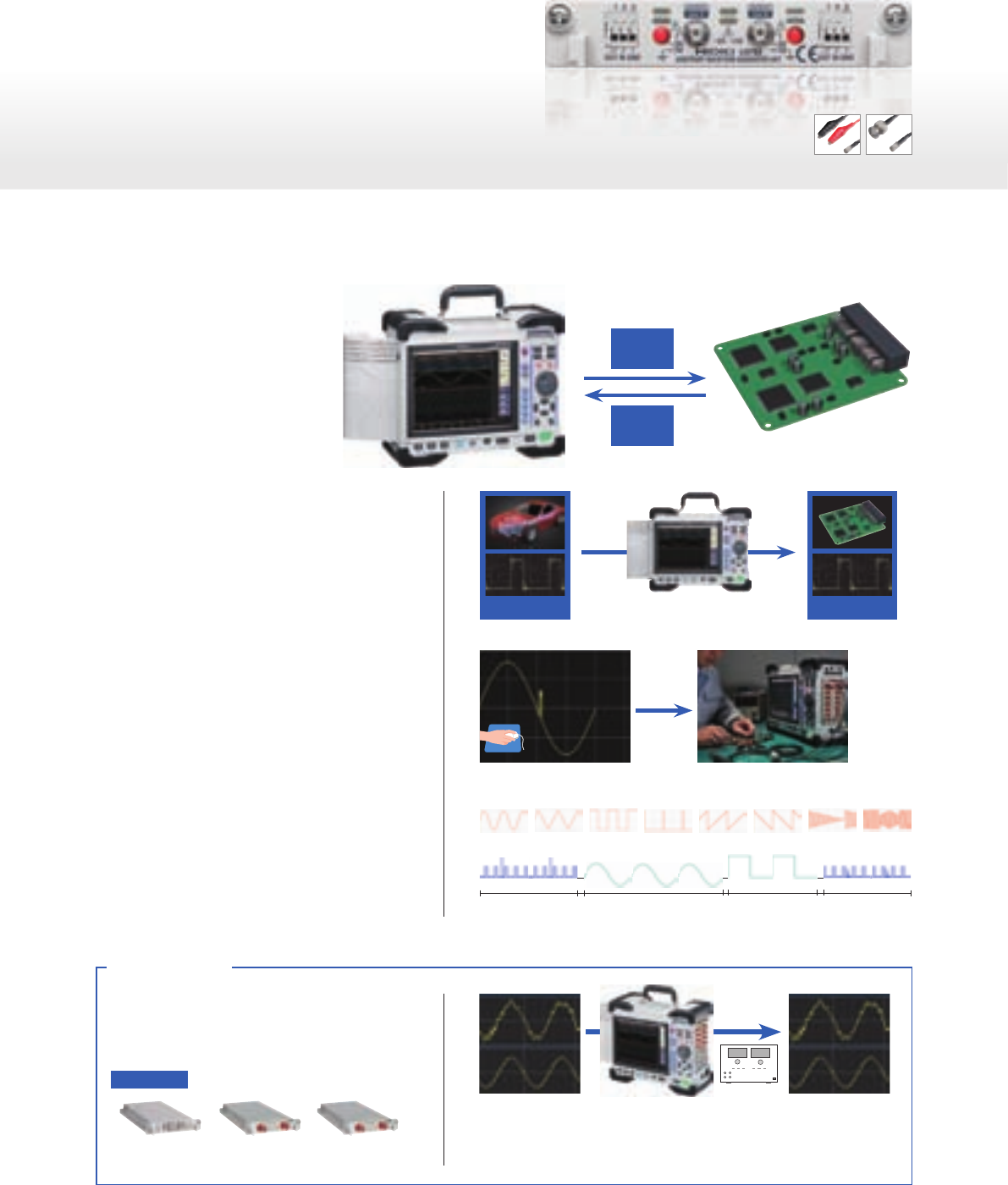

任意波形发生单元 U8793
将记录的波形直接输出
例如将实车记录的实际波形直接输出，可用于单机测
试。此外，在改变信号的振幅和频率输出时，即便没有
输出所需要的发生器以及增幅器，也能进行最大到15V
的绝缘输出。
实际波形处理后再现试验
能够输出存储记录仪所记录的信号经过处理货运算后生
成的任意波形。
标配波形制作软件
使用标配的波形制作软件SF8000，安装在手提电脑中，
能够轻松完成波形输入，或函数输入时的波形制作。另
外，干扰的加算，波形的乘法等也能迅速对应。
信号发生器功能与任意波形发生功能，
波形测量功能在这台存储记录仪上皆可
实现。
根据信号的振幅或频率变化，各种波形
可通过程序依次输出，轻松做到在改变
试验条件同时观测波形。
根据需要输出，直接记录结果
发生
记录
单机测试
最大15V输出
实车测试 单机测试
根据需要处理波形
使用波形制作软件SF8000
正弦波 三角波 方波 脉冲波
锯齿波下坡
扫频输出 程序输出
输出波形例
锯齿波上坡
再现试验
2ch、SMB端口
输出线缆2种
(另售)
异常模拟
能够将所观测的波形直接输出。研发中所观测到的不
良波形应对时，可将这种不良再现从而进行高效率的
试验。
推荐单元
模拟单元
8966
高分辨率单元
8968
任意波形发生单元
U8793
记录异常波形 异常波形再现输出最大15V输出+增幅器
发生与记录双功能
一台实现
●
可制作和评估因电源谐波造成的机器误操作规定的抗干扰试验的电源电
压突降或瞬断，电压变化等的电源波形。
通过编程可连续发生不同波形
5

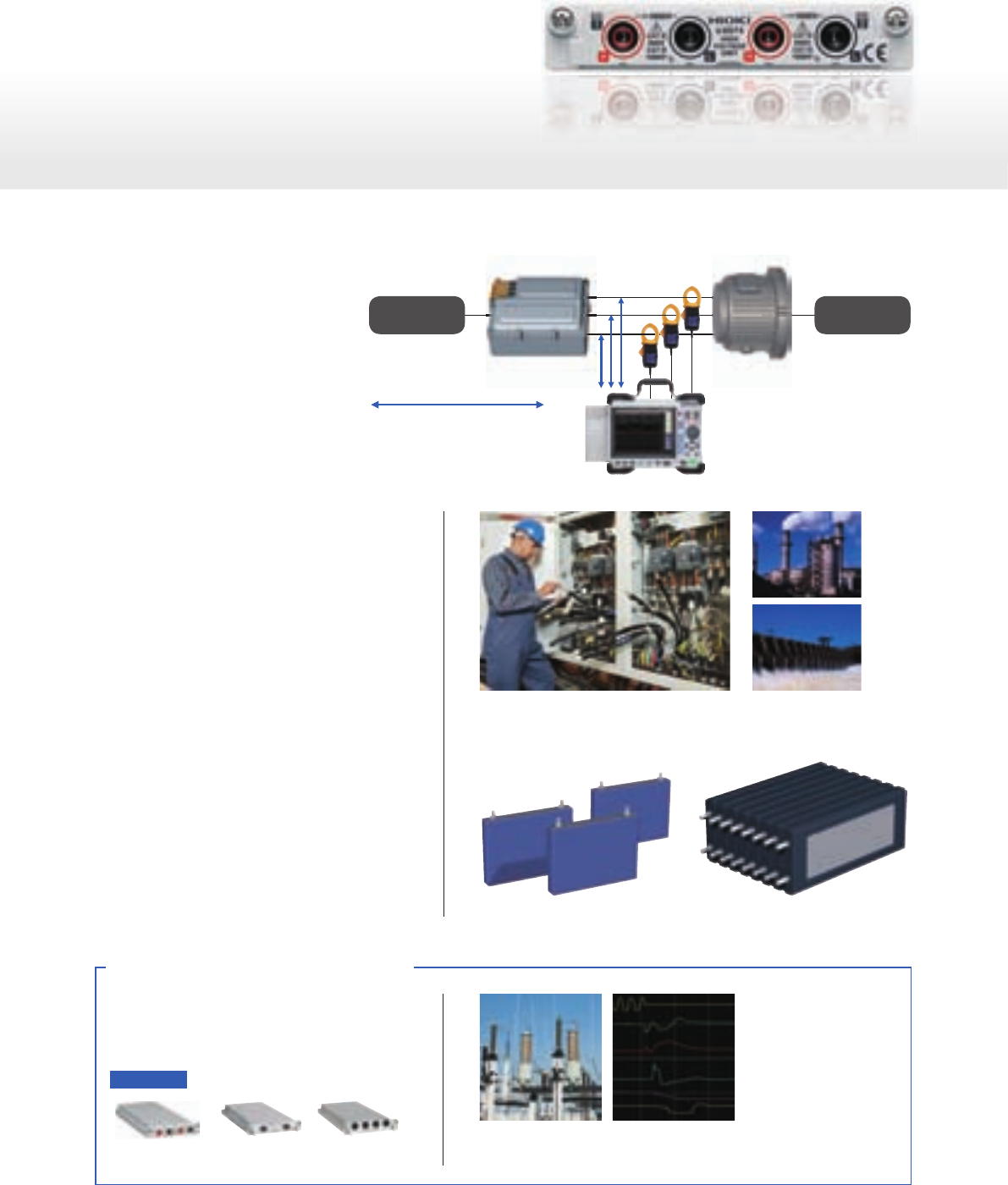

高压单元 U8974
最大电压DC1000V，AC700V可直接输
入，因此无需以往高压测量所必须的差
分探头。
另外，CAT Ⅲ是1000V，CAT Ⅳ是600V
最大输入。
最适用于UPS电源或工频电源变压器的输入·输出测
量，以及变频器输入·输出的波形记录。380V、480V等
高压电源线路亦可测量。
测量全世界各类电源线路
最快1MS/s的高速采样率，通过16bit的高分辨率，能进
行负载切断试验和开关的试验。
另外，可进行各个电池元件的电压输入。元件短路时也
能承受所施加的高压，这就是DC1000V输入规格。
并且，单个电池的试验可输入最大为500V，对数字电压
表单元有效。
应用于各种特性试验
DC 1000V、AC 700V 高压直接输入
无需差分探头
直接测量电压
变频器 马达
全球化高压测量
2ch，香蕉头输入端口
各1000V输入对应
负载电池
通过各种单元的应用，可
分析发电机的切断前后的
电压、转速的变化率、调
速伺服机运行情况，制压
机的开关时间等。
变电设备 负载切断试验
因为通道间绝缘，能够安全连接电路。
通过同时高速采样，可切断前后的波形。可输入多路
控制信号和电路信号。
推荐单元
电流单元
8971
逻辑单元
8973
高压单元
U8974
无需差分探头
直接输入高压
●
通过高压单元的最快1MS/s高速采样率，16bit高分辨率，可进行负载切断试验
和开关试验。
电池 电池组
6
推荐单元
推荐单元
推荐单元
●
各种放大器
●
变压器用户
●
传感器
●
工业用测试仪
测量分辨率 12bit
20MS/s 高速采样
模拟单元
8966
●
多通道
●
传感器微小电压
●
EV电池电压
测量分辨率 24bit
测量量程的 1/16000000
数字电压计单元
MR8990
●
高电压
●
工频电源输入、输出
●
电力设备特性试验
测量分辨率 16bit
测量量程的 1/1600
高压单元
U8974
●
输出频率范围
10mHz～100kHz
●
最大输出 15V
通道数 2ch
任意波形输出
任意波形发生单元
U8793
电 压
通道数 4ch
波形输出
●
DC输出 -10V～10V
●
正弦波输出
10mHz～20kHz
波形发生单元
MR8790
发 生
通道数 8ch
脉冲输出
●
脉冲输出
0.1Hz～20kHz
●
按键输出
脉冲发生单元
MR8791
脉 冲发 生
单元

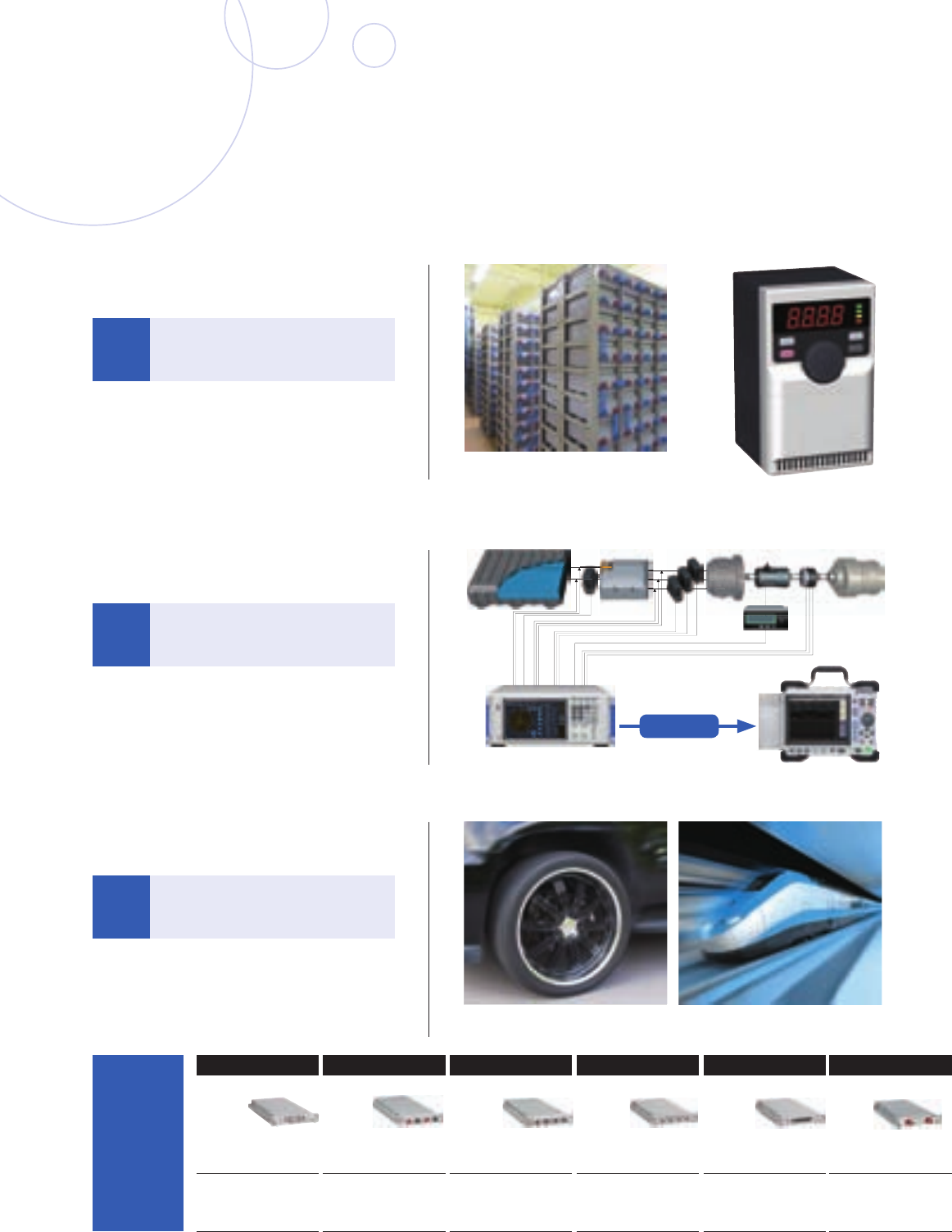

全部共13种
电 压 直流电压
UPS 变频器
变频器·UPS试验
●
负载变化时的运作试验·评估
●
UPS切换运作的确认
最适用于变频器或UPS的评估·启动试验。逻辑(控制信
号)与模拟(UPS或变频器的输入·输出电压或电流值)可
混合记录。
最适用于汽车或高铁，电车等的控制试验
控制模拟
●
各种传感器信号的模拟输出
●
车载电池DC 12V的变化模拟输出
变频器 马达
脉冲
编码器
负载
扭矩
传感器
电池
功率分析仪(PW6001)
D/A输出
模拟单元 8966
高分辨率单元 8968
频率单元 8970
任意波形发生单元 U8793
波形发生单元 MR8490
脉冲发生单元 MR8791
模拟单元 8966
逻辑单元 8973
电流单元 8971
功率监测&采集
●
电源ON/OFF时，负载变化时的功率变化
●
功率的长期变化
通过取得功率分析仪所计算的真有效值(瞬态功率·电压·
电流等)的模拟输出，或功率分析仪的输出波形，可观测长
时间测试的数据和异常波形。
可对测试得到的引擎控制、安全气囊、刹车系统、功率
转向器、自动悬挂等的控制电路板的实际波形进行确
认。能够有效率的对车载所得实际波形进行模拟。
多种单元
对应不同测量需求
