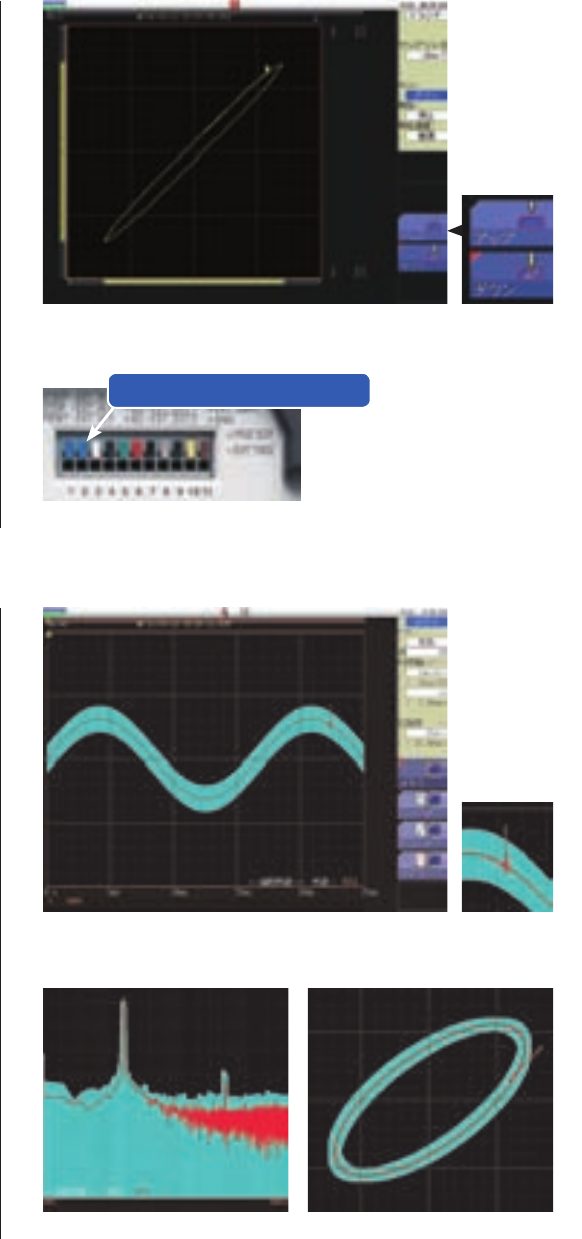

电子记录X-Y存储
能够验证操作便捷性，并独立控制笔的上下。而且由于
数据也能按照时序保存，因此以往必须用纸保存的记录
可以使用电子数据保管了。
笔的上下控制
独立控制X-Y记录中的笔的上下。按功能键或通过使用
外部控制端口EXT.IN1,2,3也能进行外部控制。
可替代机械笔式记录仪
通过笔的上下控制可以记录仅仅需要的数据。因为可以
控制不需要的记录数据的打印，所以能够削减记录纸的
使用成本。
波形的合格判定
通过监视是否偏离含剩余量的区域的波形判定功能，也
能轻松判定之前较难判断的信号波形的情况。
慢于100msec/div的时间轴量程的话，则能提取波形并
进行判断，若用于生产线中就能够在检测出不良时及时
反映。发生异常情况时，能今早停止产线。
也能判定FFT分析波形
同样也能判定FFT分析波形。
也能判定X-Y的波形
不光时间轴信号，还具备针对X-Y波形的波形判断功能。
·压机的“位移和压力”
·泵的“压力和流量”
等针对X-Y波形，也能按照区域判定进行自动检查。
按照区域判定波形是否合格 NG判定
在记录X-Y波形时笔的上下
外部控制端口
也能根据区域判定FFT分析波形和X-Y波形
EXT. IN 1 / EXT. IN 2 / EXT. IN 3
MEMORY HiCORDER MR8847A
14
基本参数 (精度保证期1年，调整后精度保证期1年)
测量功能
M(高速记录)，REC(实时记录)
X-Y记录，FFT
输入单元数
[模拟单元8个] 模拟16ch + 逻辑标配16ch
[模拟单元5个+逻辑单元3个] 模拟10ch + 逻辑64ch
(逻辑
标配16ch+逻辑单元48ch)
※ 模拟单元的通道间和主机间都绝缘，逻辑单元的通道和标配
逻辑端口的通道全部和主机共地。
最高采样速度
20MS/s(50ns周期，所有通道同时)
外部采样：10MS/s(100ns周期)
存储容量
MR8847-51：共64MW(不可增加)
32MW/ch(模拟2ch时)～4MW/ch(模拟16ch时)
MR8847-52：共256MW(不可增加)
128MW/ch(模拟2ch时)～16MW/ch(模拟16ch时)
MR8847-53：共512MW(不可增加)
256MW/ch(模拟2ch时)～32MW/ch(模拟16ch时)
外部存储
CF卡槽×1
(最大2GB，适用格式FAT/FAT32)
，SSD
(选件128GB)，
U盘
(USB 2.0)
备份功能
(25℃参考值)
时钟、设置条件：10年以上，波形备份：无
外部控制端子
外部触发输入、触发输出、外部采样输入、外部输出2
端子
(GO，NG)，外部输入3端子(START，STOP，PRINT)
外部接口
[LAN] 100BASE-TX(FTP服务器，HTTP服务器)
[USB] USB2.0标准 系列A插座1，系列B插座×1(将内置
驱动或CF卡内的文件传输至PC，PC控制)
环境条件
(不凝结)
使用温湿度范围：-10C～40C，20%～80%rh
使用打印机、SSD时：0C～40C，20%～80%rh
保存温湿度范围：-20C～50C，90%rh以下
适用标准
Safety：EN61010
EMC：EN61326，EN61000-3-2，EN61000-3-3
电源
AC 100～240V，50/60Hz
DC 10～28V
(使用DC 电源单元9784时)
最大额定功率
130VAmax.(使用打印机时 220VAmax.)
体积及重量
约351W×261H×140Dmm，7.6kg(仅主机)
附件
使用说明书×1，测量指南×1，应用软件光盘(波形制作
软件SF8000，波形查看软件Wv/通讯指令表)
×1，电源线×1，
输入线标签×1，USB连接线×1，记录纸×1，卷纸附
件×2
MEM(高速记录)
时间轴
5s～5min/div(100采样/div)26档量程，外部采样(100采
样/div，任意设置)
，时间轴放大×2～×10的3段，缩小
×1/2～×1/200,000的16段
采样周期
时间轴量程的1/100(最小周期50ns)
记录长度
MR8847-51：16ch模式 25～20,000div ... 2ch模式
2
5～200,000div(
固定记录长度)或1div步进的任意设置(最大320,000div)
MR8847-52：16ch模式 25～100,000div ... 2ch模式
25～1,000,000div(
固定记录长度)或1div步进的任意设置(最大1,280,000div)
MR8847-53：16ch模式 25～200,000div ... 2ch模式
25～2,000,000div(
固定记录长度)或1div步进的任意设置(最大2,560,000div)
预触发
触发以前的记录、记录长度对应0～100%，-95%的15
段，或1div单位设置
数值演算
·任意通道的同时最多16个运算
平均值、有效值、P-P值、Max值、最大值、到最大值的时间，
最小值、到最小值的时间，周期、频率、上升沿时间、下降沿时
间、标准偏差、面积值、X-Y面积值、指定电平时间、指定时间
电平、脉冲宽度、占空比、脉冲数、四则运算、时间差运算、相
位差运算、高电平、低电平
·
运算结果的输出判定：GO/NG(
带开路集电极5V电压输出)
·运算结果的自动保存
波形运算
·任意通道的同时最多16个运算
四则运算、绝对值、指数、常用对数、平方根、移动平均、微分
(1次、2次)、积分(1次、2次)、时间轴方向的平行移动、三角函
数、倒三角函数、运算结果的自动保存
存储分割
·最多1024分割，顺序保存、多块保存
其他
·无日志记录
· X-Y波形合成
(1画面、4画面)
·重叠绘制(在Start中经常重叠绘制/仅所需波形的重叠绘制)
·自动/手动/AB光标间的打印/报告打印
REC(实时记录)
时间轴
10ms～1hour/div 19档量程，时间轴分辨率100点/div
※ 按照所设采样周期从读取的数据中以100点/div为单位记录仅
Max./Min.的2值数据
时间轴缩小×1/2～×1/50,000的14段
采样周期
1/10/100s，1/10/100ms(在时间轴的1/100以内选择)
实时打印
可以
※慢于时间轴500ms/div的时间轴则可以实时打印
※记录长度“连续”以外则时间轴10ms～200ms/div为后续打印
※ 记录长度“连续”的话则时间轴10ms～200ms/div为停止后手动
打印
记录长度
MR8847-51：固定设置25～20,000div，连续，或1div
步进的任意设置(
最大20,000div)
MR8847-52：固定设置25～50,000div，连续，或1div
步进的任意设置(
最大80,000div)
MR8847-53：固定设置25～100,000div，连续，或1div
步进的任意设置(
最大160,000div)
追加记录
可以(不会删除之前的数据)
波形存储
MR8847-51：
记录仪中保存最后的20,000div部分的数据
MR8847-52：
记录仪中保存最后的80,000div部分的数据
MR8847-53：
记录仪中保存最后的160,000div部分的数据
※可以在测量中回看以往波形并重新打印
自动保存
测量停止后自动保存在CF卡/U盘中，或保存在内置驱
动中
其他
·无日志记录
·手动/AB光标间打印/报告打印
X-Y记录(实时记录)
采样周期
1/10/100ms(点时)，10/100ms(线时)
记录长度
连续
画面、打印
仅限1画面、4画面、手动打印
X-Y显示数
最多8现象
X-Y通道设置
X轴Y轴都在16ch中任意选择8ch
X-Y轴分辨率
25dot/div(画面)，横向80dot/div×纵向80dot/div(打印机)
波形存储
记录仪中保存最后的4,000,000点部分的采样数据
笔的UP/DOWN
所有现象同时
外部笔的控制
可通过外部输入端子控制(所有现象同时UP/DOWN)
内置打印机部分
构造
记录纸一键插入式，高速热敏打印方式
记录纸
216mm×30m，卷筒型热敏纸(9231使用)
波形部分的记录宽度200mm(20div f.s.，1div=10mm80点)
记录速度
最大50mm/s
送纸密度
10点/mm
显示屏
显示部分
10.4英寸SVGA-TFT彩色液晶(800×600点)
(时间轴25div×电压轴20div，X-Y波形20div×20div)
显示语言设置
中文、日文、英文、韩文
波形显示倍率
时间轴：×10～×2
(仅扩大存储记录)
，×1，×1/2～×1/20,000
电压轴：×100～×2，×1，×1/2～×1/10
变数显示
上下限值设置，显示/div设置
缩放
10:1～1000:1，各种探头的自动缩放
手动缩放
(转换比设置、2点设置、单位设置)
注释输入
字母数字、日文(标题、各模拟/逻辑通道)，纯输入、履历
输入、定型输入、单字节或汉字转换输入
逻辑波形显示
可以1%步进显示位置移动，记录宽度3种可选
显示图表
最多16个图表
监测功能
·电平监测
·瞬间值显示
(采样固定10kS/s，更新率0.5s)
其他显示功能
·波形的反转(正负反转)
·光标测量(可对应A、B、2根光标、所有通道)
·游标功能(振幅微调)
·放大功能(在上下2段、下段显示放大波形)
·波形显示16色可选
·可以模拟波形1%步进零位移动
·所有通道所有量程统一进行零调整
产品参数
15
触发功能
触发模式
存储(高速记录)，FFT：单次/连续/自动
记录
(实时记录)：单次/连续
触发源
模拟单元(1通道～16通道)，标准逻辑16通道＋逻辑单元
(最大3单元48通道)，外部触发(2.5V的下降沿或者端口短路)，
计时器，各触发源可ON/OFF,触发源之间AND/OR
触发种类
电平：设置电压值的突升、突降，或者穿过两端(突
升、突降)
时发生触发
电压下降：峰值电压低于所设值时发生触发(
商用电源
50/60Hz专用)
窗口：在进入以及离开电平的上限值、下限值时发生
的触发
周期：测量设置电压值的突升、突降的周期，所设周
期范围外时发生的触发
脉冲：从所设电压值的突升、突降中，设定脉冲幅度
以下时发生的触发
事件指定：计算电平触发，脉冲触发，超过所设事件
数时发生触发
逻辑：根据1，0，×设定类型
电平设置分辨率
0.1% f.s.(f.s.=20div)
触发滤波器
0.1～10.0格9段，OFF：存储(高速记录)
ON(10毫秒固定)/OFF：记录(实时记录)
触发输出
集电器开路输出(附带5V电压输出，低电平有效)
电平设定时：脉冲幅度(采样周期×触发以后的数据数以上)
脉冲设定时：脉冲幅度(2毫秒)
其他功能
优先触发(OFF/ON)，捕捉触发前后的预触发功能(存储)，
显示触发等待中的电平，记录
(实时记录)时单独设置触
发的开始&停止，触发查找
FFT
分析模式
存储波形，线性频谱，RMS频谱，功率频谱，功率频
谱密度，互功率频谱，自相关函数，频度分布，传递
函数，互相关函数，脉冲响应，相关函数，1/1倍频率
分析，1/3倍频率分析，LPC分析，相位频谱
分析通道
从任意通道中选择
频率量程
133mHz～8mHz，外部
分辨率1/400，1/800，1/2,000，1/4,000
采样点数
1,000点，2,000点，5,000点，10,000点
窗口函数
矩形、hanning、haming、blackman、blackmanharris、
flat top、exponetial
显示格式
1画面、2画面、奈奎斯特显示、运行频谱显示
平均值
时间轴/频率轴的简单平均，指数化平均，峰值保持
(
频率轴)，次数(2～10,000次)
打印功能
符合存储功能(部分不可打印)
其他
波形判断功能
(存储功能)
(FFT功能)
种类：时间轴波形，X-Y，FFT 的画面显示波形下针
对标准波形的区域判断，以及针对波形参数运算值的
参数判断
判断输出：GO/NG 判断，带开路集电极5V 电压输出
※100msec/div(1msec 采样)以上可实时判断
MR8847-51(64MW) MR8847-52(256MW) MR8847-53(512MW)
根据使用通道数的设
置，增加最大记录长度
模拟16ch
+内置逻辑16ch
模拟2ch
+内置逻辑16ch
模拟16ch
+内置逻辑16ch
模拟2ch
+内置逻辑16ch
模拟16ch
+内置逻辑16ch
模拟2ch
+内置逻辑16ch
时间轴
采样
周期
40,000div 320,000div 160,000div 1,280,000div 320,000div 2,560,000div
5s/div
50ns 0.2s 1.6s 0.8s 6.4s 1.6s 12.8s
10
s
/div
100ns 0.4s 3.2s 1.6s 12.8s 3.2s 25.6s
20
s
/div
200ns 0.8s 6.4s 3.2s 25.6s 6.4s 51.2s
50
s
/div
500ns 2s 16s 8s 1min 04s 16s 2min 08s
100
s
/div
1s
4s 32s 16s 2min 08s 32s 4min 16s
200
s
/div
2s
8s 1min 04s 32s 4min 16s 1min 04s 8min 32s
500
s
/div
5s
20s 2min 40s 1min 20s 10min 40s 2min 40s 21min 20s
1ms/div
10s
40s 5min 20s 2min 40s 21min 20s 5min 20s 42min 40s
2ms/div
20s
1min 20s 10min 40s 5min 20s 42min 40s 10min 40s 1h 2 5min 20s
5ms/div
50s
3min 20s 26min 40s 13min 20s 1h 46min 40s 26min 40s 3h 33min 20s
10ms/div
100s
6min 40s 53min 20s 26min 40s 3h 33min 20s 53min 20s 7h 06min 40s
20ms/div
200s
13min 20s 1h 46min 40s 53min 20s 7h 06min 40s 1h 46min 40s 14h 13min 20s
50ms/div
500s
33min 20s 4h 26min 40s 2h 13min 20s 17h 46min 40s 4h 26min 40s 35h 33min 20s
100ms/div
1ms 1h 06min 40s 8h 53min 20s 4h 26min 40s
1d 11h 33min 20s
8h 53min 20s
2d 23h 06min 40s
200ms/div
2ms 2h 13min 20s 17h 46min 40s 8h 53min 20s
2d 23h 06min 40s
17h 46min 40s
5d 22h 13min 20s
500ms/div
5ms 5h 33min 20s
1d 20h 26min 40s
22h 13min 20s
7d 09h 46min 40s
44h 26min 40s
14d 19h 33min 20s
1s/div 10ms 11h 06min 40s
3d 16h 53min 20s 1d 20h 26min 40s
14d 19h 33min 20s 3d 16h 53min 20s 29d 15h 06min 40s
2s/div 20ms 22h 13min 20s
7d 09h 46min 40s 3d 16h 53min 20s
29d 15h 06min 40s 7d 09h 46min 40s 59d 06h 13min 20s
5s/div 50ms
2d 07h 33min 20s
18d 12h 26min 40s
9d 06h 13min 20s
74d 01h 46min 40s 18d 12h 26min 40s
148d 03h 33min 20s
10s/div 100ms
4d 15h 06min 40s
37d 00h 53min 20s 18d 12h 06min 40s
148d 03h 33min 20s
37d 00h 53min 20s
296d 07h 06min 40s
30s/div 300ms
13d 21h 20min 00s
111d 02h 40min 00s
55d 13h 20min 00s
444d 10h 40min 00s 111d 02h 40min 00s 888d 21h 20min 00s
50s/div 500ms
23d 03h 33min 20s
185d 04h 26min 40s
92d 14h 13min 20s
740d 17h 46min 40s 185d 04h 26min 40s
略
1min/div 600ms
27d 18h 40min 00s
222d 05h 20min 00s 111d 02h 40min 00s 888d 21h 20min 00s 222d 05h 20min 00s
略
100s/div 1.0s
46d 07h 06min 40s
370d 08h 53min 20s 185d 04h 26min 40s
略
370d 08h 53min 20s
略
2min/div 1.2s
55d 13h 20min 00s
444d 10h 40min 00s 222d 05h 20min 00s
略
444d 10h 40min 00s
略
5min/div 3.0s
138d 21h 20min 00s
略
555d 13h 20min 00s
略略略
■ 保存至内存的最长记录时间(存储功能)
※上表是任意记录长度下可设置的最大值。
※100msec/div(1msec采样)以上基本上都可以实时保存至存储媒介中。
※超过1年的长时间记录虽有计算值，但无法保证。
■ 支持各种测量项目(另售选件的输入单元类)
测量对象 测量对象 显示范围
最高分辨率
电 压
模拟单元
8966
100mV f.s.～400V f.s.
50V
高分辨率单元
8968
100m V f.s.～400V f.s.
3.125V
DC/RMS单元
8972
100m V f.s.～400V f.s.
50V
高压单元
U8974
4V f.s.～1,000V f.s. 0.125mV
电 流
电流单元
8971 + 电流
传感器
20A
f.s.～
※ 和电流传感器及专用电
源组合使用时，可用电
压输入单元测量
1mA～
交流的有
效值电压
DC/RMS单元
8972
100mV f.s.～400V f.s.
50V
温度
(热电偶输入)
温度单元
8967
200℃ f.s.～2,000℃ f.s.
※ 最小值/最大值因使用的
热电偶而异
0.01℃
频率转速
频率单元
8970
20Hz～100kHz f.s.
2(kr/min)～2,000(kr/min)f.s.
2mHz
0.2
(r/min)
电源频率
频率单元
8970
40～60Hz，50～70Hz，
390～410Hz
0.01Hz
累计
频率单元
8970
40k counts～20M counts f.s.
1count
占空比
频率单元
8970
100%f.s. 0.01%
脉冲宽度
频率单元
8970
0.01s f.s.～2s f.s.
1s
振动应力
应变单元
8969
400e～20,000e f.s.
0.016e
继电器/
电压的
ON/OFF
逻辑单元
8973
——
※各单元带2个输入通道
※ 和逻辑单元(16ch)不同，MR8847series主机标配逻辑输入端口
16ch部分。
