7 多台的DMM替换为一台即可 推荐单元 推荐单元 测量分辨率 12bit 直接连接电流传感器 ● 电源电流 ● INV 电流 ● 马达电流 等 电流单元 8971 电 流 测量分辨率 16bit 测量量程的 1/1000 ● 热电偶 K·J·E·T·N·R· S·B·W 温度单元 8967 温 度 测量分辨率 12bit 真有效值测量 ● 电源电压 ● INV 输入·输出电压 ● 马达电压 等 DC/RMS单元 8972 电 压 测量…
6
推荐单元
推荐单元
推荐单元
●
各种放大器
●
变压器用户
●
传感器
●
工业用测试仪
测量分辨率 12bit
20MS/s 高速采样
模拟单元
8966
●
多通道
●
传感器微小电压
●
EV电池电压
测量分辨率 24bit
测量量程的 1/16000000
数字电压计单元
MR8990
●
高电压
●
工频电源输入、输出
●
电力设备特性试验
测量分辨率 16bit
测量量程的 1/1600
高压单元
U8974
●
输出频率范围
10mHz～100kHz
●
最大输出 15V
通道数 2ch
任意波形输出
任意波形发生单元
U8793
电 压
通道数 4ch
波形输出
●
DC输出 -10V～10V
●
正弦波输出
10mHz～20kHz
波形发生单元
MR8790
发 生
通道数 8ch
脉冲输出
●
脉冲输出
0.1Hz～20kHz
●
按键输出
脉冲发生单元
MR8791
脉 冲发 生
单元
全部共13种
电 压 直流电压
UPS 变频器
变频器·UPS试验
●
负载变化时的运作试验·评估
●
UPS切换运作的确认
最适用于变频器或UPS的评估·启动试验。逻辑(控制信
号)与模拟(UPS或变频器的输入·输出电压或电流值)可
混合记录。
最适用于汽车或高铁，电车等的控制试验
控制模拟
●
各种传感器信号的模拟输出
●
车载电池DC 12V的变化模拟输出
变频器 马达
脉冲
编码器
负载
扭矩
传感器
电池
功率分析仪(PW6001)
D/A输出
模拟单元 8966
高分辨率单元 8968
频率单元 8970
任意波形发生单元 U8793
波形发生单元 MR8490
脉冲发生单元 MR8791
模拟单元 8966
逻辑单元 8973
电流单元 8971
功率监测&采集
●
电源ON/OFF时，负载变化时的功率变化
●
功率的长期变化
通过取得功率分析仪所计算的真有效值(瞬态功率·电压·
电流等)的模拟输出，或功率分析仪的输出波形，可观测长
时间测试的数据和异常波形。
可对测试得到的引擎控制、安全气囊、刹车系统、功率
转向器、自动悬挂等的控制电路板的实际波形进行确
认。能够有效率的对车载所得实际波形进行模拟。
多种单元
对应不同测量需求
7
多台的DMM替换为一台即可
推荐单元
推荐单元
测量分辨率 12bit
直接连接电流传感器
●
电源电流
●
INV 电流
●
马达电流 等
电流单元
8971
电 流
测量分辨率 16bit
测量量程的 1/1000
●
热电偶
K·J·E·T·N·R·
S·B·W
温度单元
8967
温 度
测量分辨率 12bit
真有效值测量
●
电源电压
●
INV 输入·输出电压
●
马达电压 等
DC/RMS单元
8972
电 压
测量分辨率 16bit
测量量程的 1/1600
●
电源电压
●
INV 输入
●
输出电压
●
马达电压 等
高分辨率单元
8968
电 压
通道数 16ch
控制信号观测
●
有电压/无电压接点
●
继电器信号
●
AC/DC信号
逻辑单元
8973
接 点
测量分辨率 16bit
测量量程的 1/1250
●
应变计式转换器
●
动畸变
●
振动
●
压力
●
加速度
●
负载 等
应变单元
8969
畸 变
测量分辨率 16bit
测量量程的 1/2000
●
编码器
●
旋转脉冲
频率单元
8970
频率·转速

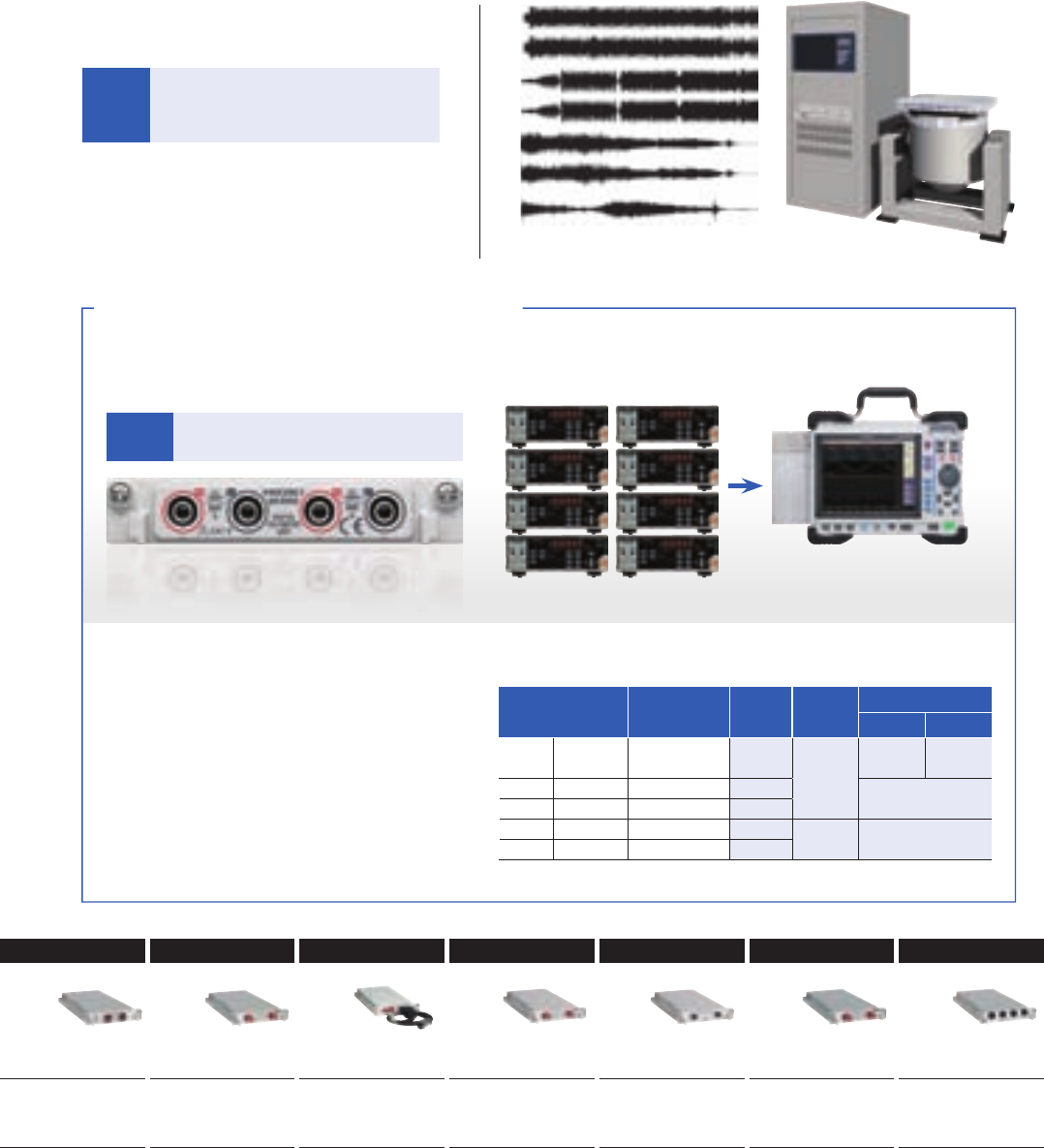

数字电压计单元 MR8990
高精度、高分辨率测量汽车等的传感器输出的微小
变化，或电池等的电压变化。最大可输入电压为DC
500V。输入电阻高也是其另一优势。
特别针对直流电压测量的参数
极致精度、分辨率
测量量程
有效输入范围
(测量精度保证范围)
最高
分辨率
输入电阻
测量精度
NPLC：1不到 NPLC：1以上
5mV/div
(f.s.=100mV)
-
120mV～120mV
0.1
V
100MΩ
以上
±0.01％rdg.
±0.015%f.s.
±0.01％rdg.
±0.01%f.s.
50mV/div
(f.s.=1000mV)
-
1200mV～1200mV
1
V
±0.01％rdg.
±0.0025%f.s.
500mV/div
(f.s.=10V)
-
12V～12V
10
V
5V/div
(f.s.=100V)
-
120V～120V
100
V
10MΩ
±5％
±0.025％rdg.
±0.0025%f.s.
50V/div
(f.s.=1000V)
-
500V～500V
1mV
若使用512MW的大容量存储则可在长期观测且高速采
样的同时留有余裕观测振动波形。特别适用于捕捉波形
峰值。
微振动亦可高精度观测 振动试验机
振动·持久性试验
●
引擎控制和振动的关系
●
机器的持久性确认
任意波形发生单元 U8793
高分辨率单元 8968
应变单元 8969
数字电压计单元
MR8990
● 6
1
/
2
位显示(分辨率0.1V)，24bit的高分辨率
MEMORY HiCORDER MR8847A
台式DMM替换为存储记录仪后，测量空间大幅削减。
无需多台控制，简化系统。
数字电压计单元
最多可扩展至8个模块，16ch
2ch，香蕉头输入端口
高精度、高分辨率
8

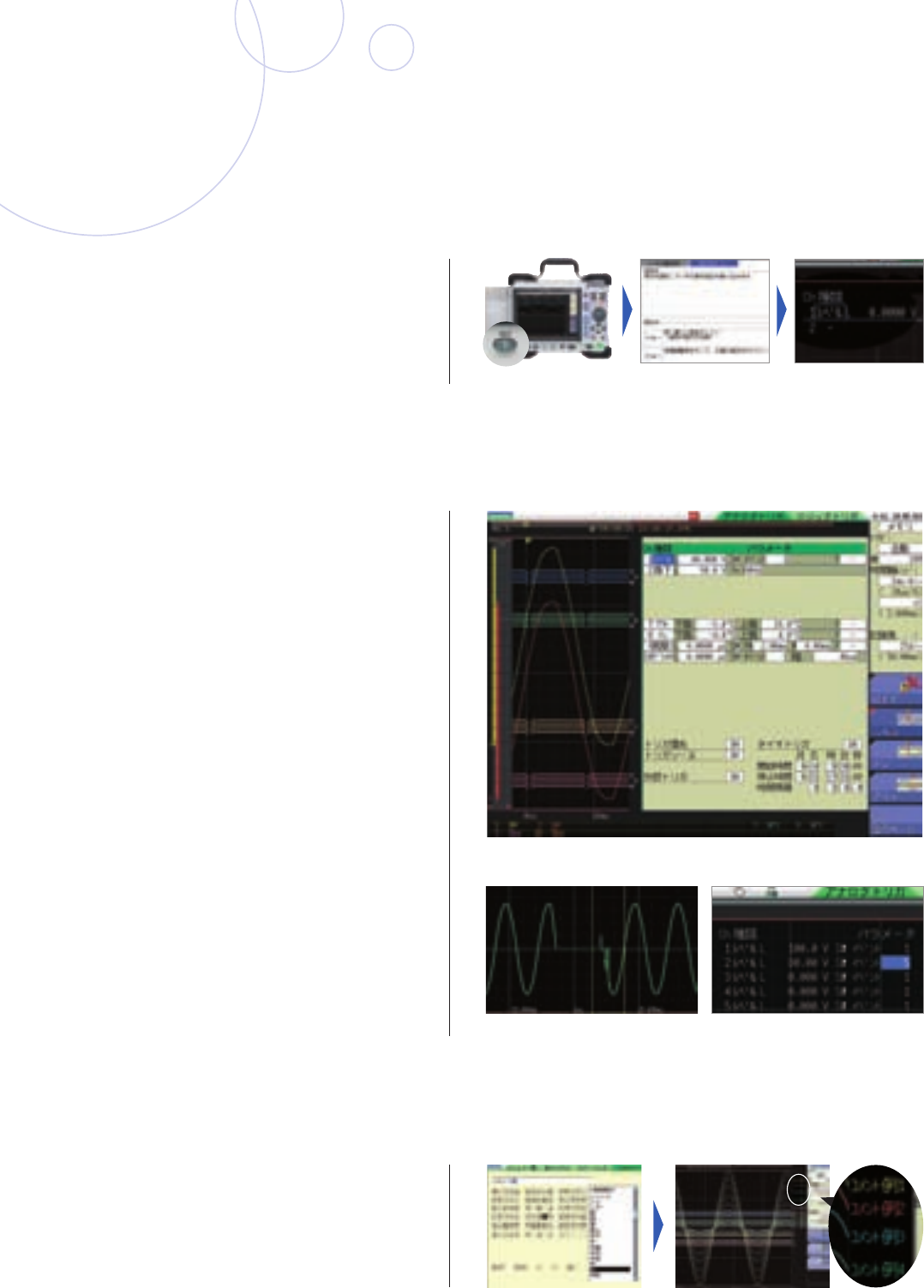

显示波形的同时调整电平
捕捉瞬间停电 事件次数的设置画面
活用触发
观测波形的同时设置触发
在确认波形的同时，可以进行输入的触发设置。
设置画面也可以分别显示。
可以监测所有测量通道的触发功能
·按照1个电压值进行比较的电平触发
·按照2个电压值进行比较的窗口触发
·捕捉工频电源线的电压下降的电压下降触发
·监测周期的周期触发
·捕捉脉冲异常的故障触发
·按照逻辑信号的ON/OFF进行比较的码型触发
触发捕捉和触发捕捉后的搜索
从所捕捉的所有数据中有查找异常波形的搜索功能。在
不能预测进行怎样的异常观测，且测量时的触发设置困
难的时候，在捕捉所有数据后可以搜索异常点。
设置各源的事件次数
※仅限电平、故障触发
可以通过各种各样的组合设置各个触发条件。
识别多通道
注释输入功能
多通道观测时也能设置各个通道的注释，并且显示画
面，因此很容易识别。
打印时，还可以打印通道注释。
主机可以直接输入和USB键盘输入，能够转换成汉字。
现场调查使用方法
细化帮助功能
具备即便不看使用说明书也能了解操作方法的帮助功能。
按HELP键后，选择需要内容并细化要求，则最后将移动
至此设置画面。
按下HELP键 选择并细化 显示设置画面
活用丰富的支持功能
