17 9320 -01 /9327 逻辑探头 (精度23±5℃，35～80％rh) 功能 为记录电压信号、继电器的接点信号高/低的检验器 输入部分 4通道(本体间，通道间GN D共同)，数字/触点输入可切换(触点输 入可检测集电极开路信号)，输入电阻：1MΩ(数字输入：0～＋5V 时)，500kΩ以上(数字输入：＋5～＋50V时)，上拉电阻：2k Ω(触 点输入：内部＋5V时) 数字输入值 1.4V/2.5V/4.0V 触点输入 检测电…

100%1 / 20
16
8966 模拟单元
(精度是23±5℃，20～80%rh，，规定插入电源30分钟后进行调零)
测量功能
通道数：2通道电压测量
输入端口
绝缘BNC端口
(输入电阻1MΩ，输入电容30pF)
最大对地额定电压：AC，DC300V(
输入和主机间为绝缘隔离，
即使加在各输入通道～外壳间，各输入通道也不会损坏的上限电压
)
测量量程
5mV～20V/格，12档量程，满量程：20格，
用存储功能可测量/显示AC电压：280Vrms
低通滤波器：5/50/500/5k/50k/500kHz
测量分辨率
测量量程的1/100(使用12bit A/D，与8847系列使用时)
最快采样速度
20MS/s(2通道同时采样)
测量精度
±0.5% f.s.(滤波5Hz，调零后)
频率特性
DC～5MHz -3dB，AC结合时：7Hz～5MHz -3dB
输入耦合
AC/DC/GND
最大输入电压
DC400V(即使加在输入端口间也不会造成损坏的上限电压)
尺寸、重量：约106宽×19.8高×196.5厚mm，约250g
附件：无
8968 高分辨率单元
(精度是23±5℃，20～80％rh，规定插入电源30分钟后进行调零)
测量功能
通道数：2通道电压测量
输入端口
绝缘BNC端口(输入电阻1MΩ，输入电容30pF)
最大对地额定电压：AC，DC300V(输入和主机间为绝缘隔离，
即使加在各输入通道～外壳间，各输入通道也不会损坏的上限电压)
测量量程
5mV～20V/格，12档量程，满量程：20格
用存储功能可测量/显示交流电压：280Vrms
低通滤波器：5/50/500/5k/50kHz
测量分辨率
测量量程的1/1,600(使用16bit A/D，在使用8847时)
最快采样速度
1MS/s(2通道同时采样)
测量精度
±0.3% f.s.(滤波5Hz，调零后)
频率特性
DC～100kHz -3dB，AC结合时：7Hz～100kHz -3dB
输入耦合
AC/DC/GND
最大输入电压
DC400V(即使加在输入端口间也不会造成损坏的上限电压)
尺寸、重量：约106宽×19.8高×196.5厚mm，约250g
附件：无
8967 温度单元
(精度是23±5℃，20～80％rh，规定插入电源30分钟后进行调零)
测量功能
通道数：2通道对热电偶的温度测量(不能进行电压测量)
输入端口
热电偶输入：按键式端口台，推荐直径：单线0.14～1.5mm
2
，
绞线：0.14～1.0mm
2
(净直径0.18mm以上)
，AWG 26～16
输入电阻：5 MΩ以上(包括断线检测ON/OFF时)
最大对地额定电压：AC，DC300V
(输入和主机间为绝缘隔离，即
使加在各输入通道～外壳间，各输入通道也不会损坏的上限电压)
温度测量量程
(上下限值因各传感器
的测量输入范围而异)
10℃/格(-100℃～200℃)，50℃/格(-200℃～1,000℃)，
100℃/格
(-200℃～2,000℃)，3个量程，满量程：20格
测量分辨率：量程的1/1,000
(使用16bit A/D，在使用8847时)
热电偶范围
(JIS C 1602-1995)
(ASTM E-988-96)
K：-200～1,350℃，J：-200～1,100℃，E：-200～800℃，
T：-200～400℃，N：-200～1,300℃，R：0～1,700℃，
S：0～1700℃，B：400～1,800℃，W(WRe5-26)：0～2,000℃
基准接口补偿：内部/外部可切换，检测断线ON/OFF可切换
数据更新率
3中切换，高速：1.2ms(内部数字滤波设定为OFF)，
通常：100ms
(内部数字滤波设定为50/60Hz)，
低速：500ms
(内部数字滤波设定为10Hz)
测量精度
热电偶K，J，E，T，N：±0.1% f.s. ±1℃，
(±0.1% f.s.±2℃ at -200℃～0℃)
热电偶R，S，B，W：±0.1% f.s.±3.5℃
(at 0℃～400℃以下，但
是B在400℃以下的情况下精度不保证)
，±0.1% f.s.±3℃
(400℃以上)
基准接口补偿精度：±1.5℃
(在基准接口补偿时附加在测量精度上)
尺寸、重量：约106宽×19.8高×204.5厚mm，约240g
附件：抗干扰磁环2个
8969 应变单元
(精度是23±5℃，20～80％rh，规定插入电源30分钟后进行调零)
测量功能
通道数：2通道应变测量
(电子式自动平衡，平衡调整范围±10000 
以下)
输入端口
变换电缆可连连接器-SL3.5/7/90G
(附件9769转换线可连接连接器：多治见PRC03-12A10-7M10.5)最大
对地额定电压：A C 33V r ms或者DC 70V(输入和主机间为绝缘隔离，
即使加在各输入通道～外壳间，各输入通道也不会损坏的上限电压)
适用变换器
应变转换器，电桥电阻120Ω～1kΩ，电桥电压2V±0.05V，
标准比率2.0
测量量程
20～1,000/格，6档量程，满量程：20格
低通滤波器：5/10/100/1kHz
测量分辨率
测量量程的1/1,250(使用16bit A/D，在使用8847时)
最快采样速度
200kS/s(2通道同时采样)
测量精度
自动平衡后
±(0.5% f.s. +4e)(滤波5Hz ON)
频率特性
DC～20kHz +1/-3dB
尺寸、重量：约106宽×19.8高×196.5厚mm，约220g
附件：转换线9769×2(线长50cm)
8970 频率单元
(精度是23±5℃，20～80%rh，规定插入电源30分钟后调零)
测量功能
通道数：2ch，根据电压输入的频率、转数、电源频率、
累积、脉冲占空比、脉冲幅度的各种测量
输入端口
绝缘BNC端口(输入电阻1MΩ，输入电容30pF)，最大对地额定
电压：AC、DC300V
(输入和主机间绝缘，外加在输入通道和外壳
间，各输入通道间也不损坏的上限电压)
频率模式
测量量程：DC～100kHz(最小脉冲幅度2μs)间为100(r/min)/
div～100k(r/min)/div(f.s.=20div)，7档选择
精度：±0.1%f.s.
(5kHz/div以外)，±0.7%f.s.(5kHz/div)
转数模式
测量量程：DC～200万转/分(最小脉冲幅度2s)间为100(r/min)/
div～100k(r/min)/div(f.s.=20div)，7档选择
精度：±0.1%f.s.(100k(r/min)/div以外)，±0.7%f.s.(100k(r/min)/div)
电源频率模式
测量量程：50Hz(40～60Hz)，60Hz(50～70Hz)，
400Hz(390～410Hz)，(f.s.=20div)，3档选择
精度：±0.03Hz(50,60Hz)，±0.1Hz(400Hz)
累积模式
测量量程：2k counts/div～1M counts/div，6档选择
精度：±量程/2,000
占空比模式
测量量程：2μs～2s间为500μs/div～100ms/div(f.s.=20div)
精度：±1%(10～10kHz)，±4%(10k～100kHz)
脉冲幅度模式
测量量程：2μs～2s间为500μs/div～100ms/div(f.s.=20div)，
精度：±1%f.s.
测量分辨率
量程的1/2,000(累积模式)，量程的1/500(累积，电源频率模式以
外)
，量程的1/100(电源频率模式)
电压范围、阈值
±10V～±400V，6档选择，各选择范围内的阈值可变更
其他功能
斜率、电平、保持、滤波、低通滤波、输入DC/AC结合切
换、分频、超过累积保持/恢复切换
尺寸、重量：约106宽×19.8高×196.5厚mm，约250g
附件：无
8972 DC/RMS单元
(精度是23±5℃，20～80％rh，规定插入电源30分钟后进行调零)
测量功能
通道数：2通道电压测量，DC/RMS切换功能
输入端口
绝缘BNC端口(输入电阻1MΩ，输入电容30pF)
最大对地额定电压：AC，DC300V(输入和主机间为绝缘隔离，
即使加在各输入通道～外壳间，各输入通道也不会损坏的上限电压)
测量量程
5mV～20V/格，12档量程，满量程：20格，
用存储功能可测量/显示交流电压：280Vrms，
低通滤波器：5/50/500/5k/50kHz
测量分辨率
测量量程的1/100(使用12bit A/D，在使用8847时)
最快采样速度
1MS/s(2通道同时采样)
测量精度
±0.5% f.s.(滤波5Hz，调零后)
R M S 测量
RMS精度：±1% f.s.(DC，30Hz～1kHz)±3% f.s.(1kHz～100kHz)
响应时间：慢5s(突升0→90% f.s.)中800ms(突升0→90% f.s.)
快100ms(突升0→90% f.s.)
波峰因数：2
频率特性
DC～400kHz -3dB，AC结合时：7Hz～400kHz -3dB
输入耦合
AC/DC/GND
最大输入电压
DC 400V(即使加在输入端口间也不会造成损坏的上限电压)
尺寸、重量：约106宽×19.8高×196.5厚mm，约250g
附件：无
8973 逻辑单元
测量功能
通道数：4探头(16通道)
输入端口
Mini DIN端口(日置逻辑探头专用)
适合逻辑探头：9320-01，9327，9321-01
尺寸、重量：约106宽×19.8高×196.5厚mm，约190g
附件：无
8971 电流单元
(精度是23±5℃,20～80％rh，规定插入电源30分钟后调零)
测量功能
通道数：2ch，根据选件的电流钳测量电流
※存储记录仪8847最多使用4个单元
输入端口
传感器连接器端口(输入电阻1MΩ，电流传感器连接用的转换线
9318专用，和记录仪主机共地)
适用电流传感器
CT6863，CT6862，9709，9279，9278，9277，9272-10
(使用转换线9318和8971连接)
测量量程
使用9272-10(20A)、9277时：100mA～5A/div
(f.s.=20div，6档选择)
使用CT6862时：200mA～10A/div(f.s.=20div，6档选择)
使用9272-10(200A)、9278、CT6863时：1A～50A/div
(f.s.=20div，6档选择)
使用9272、9709时：2A～100A/div(f.s.=20div，6档选择)
测量精度
(5Hz滤波打开时)
※加上所使用的电流
传感器的精度和特性
使用9278、9279时：±0.85%f.s.
使用其他电流传感器时：±0.65%f.s.
RMS精度：±1%f.s.(DC、30～1kHz)，±3%f.s.(1kHz～10kHz)
RMS响应时间：100ms(上升0→90%f.s.)
波峰因数：2
频率特性：DC～100kHz ±3dB
(AC结合时：7Hz～100kHz)
测量分辨率
测量量程的1/100(使用12bit A/D，用于8847时)
最快采样速度
1MS/s(2通道同时采样)
其他功能
输入结合：AC/DC/GND，低通滤波：5、50、500、5k、5kHz、OFF
尺寸、重量：约106宽×19.8H×196.5Dmm，约250g
附件：无
选件(另售)
17
9320-01/9327 逻辑探头
(精度23±5℃，35～80％rh)
功能
为记录电压信号、继电器的接点信号高/低的检验器
输入部分
4通道(本体间，通道间GND共同)，数字/触点输入可切换(触点输
入可检测集电极开路信号)，输入电阻：1MΩ(数字输入：0～＋5V
时)，500kΩ以上(数字输入：＋5～＋50V时)，上拉电阻：2kΩ(触
点输入：内部＋5V时)
数字输入值
1.4V/2.5V/4.0V
触点输入
检测电阻值
1.4V：1.5kΩ以上(开路)，500Ω以下(短路)
2.5V：3.5kΩ以上(开路)，1.5kΩ以下(短路)
4.0V：25kΩ以上(开路)，8kΩ以下(短路)
响应时间
9320-01：500 ns以下，9327：可响应的脉冲幅度100ns以上
最大输入电压
0～+DC 50 V(即使加在输入端口间也不会造成损坏的上限电压)
线长·重量：主机1.5m，输入部分30cm，约150g
注)9320-01和9327主机部分的插头与9320的不同
MR9321-01 逻辑探头
(精度23±5℃，35～80％rh)
功能
为记录交流或直流继电器的驱动信号高/低的检验器
通常也可用作电源线停电的检测
输入部分
4通道(主机间、通道间GND绝缘隔离)，输入电压高/低2量程可切换
输入电阻：100kΩ以上(高量程)，30kΩ以上(低量程)
输出高检测
AC 170～250V，±DC 70～250V(高量程)
AC 60～150V，±DC 20～150V(低量程)
输出低检测
AC 0～30V，±DC 0～43V(高量程)
AC 0～10V，±DC 0～15V(低量程)
响应时间
突升1ms以内，突降3ms以内(在高量程DC200V，低量程DC100V时)
最大输入电压
250Vrms(高量程)，150Vrms(低量程)(即使加在输入端口间也不会造
成损坏的上限电压)
线长·重量：主机1.5m，输入部分1m，约320 g
注)MR9321-01主机部分的插头与MR9321的不同
P9000 差分探头
( 精度保证期1年，调整后精度保证期1年)
测量模式
P9000-01：波形监视器输出专用，f 特性：DC～100kHz-3dB
P9000
-02：波形监视器输出/交流有效值 切换
Wave模式f 特性：DC～100kHz-3dB，
RMS模式f 特性：30Hz～10kHz，响应时间：上升沿300 ms，下降
沿600ms
分压比
1000:1，100:1切换
DC输出精度
±0.5 % f.s.(f.s. = 1.0V，分压比1000:1)，(f.s. = 3.5 V，分压比100:1)
有效值测量精度
±1 % f.s.(不满30Hz～1kHz，正弦波)，±3 % f.s.(1 kHz～10 kHz，正弦波)
输入电阻/电容
H-L间：10.5MΩ，5pF以下(100kHz时)
最大输入电压
AC，DC 1000V
对地最大额定电压
AC，DC 1000V(CAT III)
使用温度范围
-40℃～80℃
电源
(1) AC适配器Z1008(AC 100～240V，50/60Hz)，6VA(含AC适配器)，
0.9VA(仅主机)
(2) USB 总线电源 (DC5V，USB-microB 端子)，0.8VA
(3) 外部电源 DC2.7V～15V，1VA
附件
使用说明书×1，鳄鱼夹×2，携带盒×1
线长·重量：输入端：70cm，输出端：1.5m，约170g
MEMORY HiCORDER MR8847A
9322 差分探头
(精度是23±5℃，35～80％rh，电源输入30分钟后)
功能
高压浮点测量、电源浪涌干扰检测、有效值整流输出
DC模式
用于波形监测输出，频率特性：DC～10MHz(±3dB)，振幅精度：
±1% f.s.(DC1,000V以下)，±3% f.s.(DC2,000V以下)(f.s.=DC2,000V)
AC模式
用于电源线的浪涌干扰检测，频率特性：1kHz～10MHz ±3dB
RMS模式
DC/AC电压的有效值输出，频率特性：DC，40Hz～100kHz，响应
速度：200ms以下(AC400V)，精度：±1% f.s.(DC，40Hz～1kHz)，
±4% f.s.(1kHz～100kHz)(f.s.=AC1,000V)
输入部分
输入形式：平衡差分输入，输入电阻/容量：H-L间9MΩ/10pF，
H，L-本体间4.5MΩ，20pF，最大对地额定电压：使用大夹子时
AC/DC1,500V(CATⅡ)，AC/DC600V(CATⅢ)，使用鳄鱼夹时AC/
DC1,000V(CATⅡ)，AC/DC600V(CATⅢ)
最大输入电压
DC2,000V，AC1,000V(CAT II)，AC/DC600V(CAT III)
输出
以输入的1/1,000分压，BNC端口(DC，AC，RMS，3模式输出切换)
电源
任选以下的一个，(1)9418-15 AC适配器，(2)9324能源软线＋使用
9323变换电缆时的高速逻辑端口
线长·重量：主机1.3m，输入部分46cm，约350g
U8974 高压单元
(精度规定为23±5℃，20～80%rh，打开电源30分钟后
执行调零后，精度保证期1年，调整后精度保证期1年)
测量功能
通道数：2ch，电压测量、DC/RMS的切换功能
对地最大额定电压：AC、DC1,000V测量等级Ⅲ，AC、
DC600V测量等级Ⅳ
输入端口
香蕉头输入端子(输入电阻4MΩ　输入电容5pF)
测量量程
200mV，500mV，1，2，5，10，20，50V/div(DC模式)
500mV，1，2，5，10，20，50V/div(RMS模式)
测量分辨率
测量量程的1/1,600(使用16bit A/D)
最高采样速度
1MS/s
测量精度
±0.25%f.s.(滤波器5Hz　含零位精度)
RMS测量
RMS精度：±1.5%f.s.
(DC，30Hz～1kHz)
，±3%f.s.
(1kHz～100kHz)
响应时间：高速150ms，中速500ms，低速2.5s
频率特性
DC～100kHz 　-3dB
输入耦合
DC/GND
最大输入电压
DC1,000V，AC700V
尺寸、重量：约106宽×19.8高×196.5厚mm，约230g
附件：无
MR8990 数字电压计单元
(精度规定为23±5℃，20～80%rh，打开电源30分钟后
执行校准后，精度保证期1年，调整后精度保证期1年)
测量功能
通道数：2ch直流电压测量
输入端口
香蕉头输入端子(100mV f.s.～10V f.s.量程的输入电阻100MΩ以
上，其他10MΩ)
对地最大额定电压：AC，DC300V(输入和主机之间绝缘，施加
在输入ch~外壳之间、各输入ch之间也不会损坏的上限电压)
测量量程
100mV f.s.
(5mV/div)
～1,000V f.s.
(50V/div)
，5档量程，满量程：20div
测量分辨率
测量量程的1/1,000,000(使用24bit ΔΣ调制A/D)
积分时间
20ms×NPLC(50Hz时)，16.67ms×NPLC(60 Hz时)
响应时间
2ms+2×积分时间以内(上升沿-f.s. → + f.s.，下降沿+f.s. → - f.s.)
基本测量精度
±0.01% rdg.±0.0025% f.s.(1,000mV f.s.量程下)
最大输入电压
DC500V(施加在输入端子之间也不会损坏的上限电压)
尺寸、重量：约106宽×19.8高×196.5厚mm，约260g
附件：无
※8847、MR8847无法使用
U8793 任意波形发生单元
(精度规定为23±5℃，20～80%rh，预热时间30分钟以上，实装存储记录仪电
源瓶了范围：50Hz/60 Hz±2Hz时，精度保证期1年，调整后精度保证期1年)
输出端口
通道数：2ch SMB端子(输出电阻1Ω以下)
对地最大额定电压：AC 33V rms 或DC 70V
输出电压范围
-10V～15V(振幅设置范围0V～20Vp-p、设置分辨率1mV)
最大输出电流
10mA(容许负载电阻　1.5kΩ以上)
输出功能
FG 功能：DC、正弦波、方波、脉冲波、三角波、RAMP波形，输
出频率10mHz ～ 100kHz
任意波形发生功能：MR8847s等所测量到的波形、7075的波形、
SF8000、CSV格式的波形，D/A更新率 2MHz
(使用16bit D/A)
扫描功能：频率、振幅、偏移、占空比(仅限脉冲)
编程功能：最多128步(每步的循环次数设置、全体循环次数设置)
其他
自诊断功能(电压)、可进行外部输入输出控制
尺寸、重量：约106宽×19.8高×196.5厚mm，约250g
附件：无
※8847、MR8847无法使用
MR8790 波形发生单元
(精度规定为23±5℃，20～80%rh，打开电源
30分钟后，精度保证期1年，调整后精度保证期1年)
输出端口
通道数：4ch　SMB 端子(输出电阻 1Ω以下)
对地最大额定电压：AC 33V rms 或DC 70V
输出电压范围
-10V～10V(振幅设置范围0V～20Vp-p、设置分辨率1mV)
最大输出电流
5mA
输出功能
DC、正弦波(输出频率1Hz～20kHz)
精度
振幅精度：±0.25% of setting ± 2mVp-p(1Hz ～ 10kHz)
补偿精度：±3mV
DC输出精度：±0.6mV
其他
自诊断功能(电压、电流)
尺寸、重量：约106宽×19.8高×196.5厚mm，约230 g
附件：无
※8847、MR8847无法使用
MR8791 脉冲发生单元
(精度规定为23±5℃，80%rh以下不凝结，精度保证期1年)
输出端口
通道数：8ch、连接器：D-sub半节距50针
对地最大额定电压：AC 33V rms 或DC 70V(主机- 输出ch间)
逻辑输出/开路集电极输出
输出模式1
图形输出：读出频率0.1Hz～120kHz、2048逻辑图形
脉冲输出：周波数0.1Hz～20kHz、占空比 0.1%～99.9%
输出模式2
逻辑输出：输出电压 0V-5V
(H电平3.8V以上、L电平0.8V以下)
开路集电极输出：集电极·发射器绝对最大额定电压 50 V
过电流保护100mA
其他
自诊断功能
尺寸、重量：约106宽×19.8高×196.5厚mm，约230g
附件：无
※8847、MR8847无法使用
18
各类输出单元
※不附带输出线，请另外购买
任意波形发生单元 U8793
2ch，输出频率范围(FG功能)10mHz～100kHz，D/A更新率(任意波
形功能)最高2MHz，最大输出15V
波形发生单元 MR8790
4ch，DC输出-10V～10V，正弦波输出10mHz～20kHz
脉冲发生单元 MR8791
8ch，脉冲输出0.1Hz～20kHz，图形输出
产品型号：存储记录仪MR8847A
(内存容量) (订货代码)
(64MW) MR8847-51
(256MW) MR8847-52
(512MW)
MR8847-53
主机需要输入单元等专用选件。
输入线等各类通用选件请另外购买。
逻辑测量
逻辑探头 9327
4ch，用于检测电压/ 接点信号的ON/OFF
(可响应脉冲宽度100ns 以上，小型端子)
逻辑探头 MR9321-01
绝缘4ch，用于检测AC/DC电压的ON/
OFF(小型端子型)
逻辑探头 9320-01
4ch，用于检测电压/ 接点信号的ON/OFF
(可响应脉冲宽度500ns 以上，小型端子)
转换电缆 9323
※用于将端子形状不同的9320·9321·
MR9321·9324转接至小型逻辑端子的存储记
录仪 ※小型端子型的9327，9320
-01，
9321
-01，MR9321-01 不需要
输出线
连接线 L9795-01
最大对地额定电压：
AC33V rms 或DC70V
SMB端子-夹子
线长：1.5m
连接线 L9795-02
最大对地额定电压：
AC33V rms 或DC70V
SMB端子-BNC端子
线长：1.5m
记录媒介
※SSD单元为主机内置，出厂前指定选件
※CF卡附带PC卡适配器
SSD单元 U8331
出厂时指定，主机内置型，128GB
※购买CF卡的主意事项
请务必使用本公司选件的CF卡。使用本公司选件以外的CF卡如发生无法正常保存、读
取的情况，本公司概不负责。
PC卡2G 9830
(2GB)
PC卡1G 9729
(1GB)
PC卡512M 9728
(512MB)
PC相关
波形处理软件 9335
数据转换，打印功能，波形显示
LAN通讯软件 9333
·可将波形数据自动保存至PC
·通过LAN连接实现远程操作
iPad App for 存储记录仪
HMR Terminal
(Apple公司制造iPad专用)从App Store下载
LAN连接线 9642
直连型，附带交叉转换连接器，5m
打印相关
※打印机为主机内置，请在出厂前指定选件
记录纸 9231
A4宽度216mm×30m，
6卷/套
主机电源
※需要在生产时组装，请在出厂前指定选件
DC电源单元 9784
体积：约290W×29H×219.5Dmm
重量：约1.2kg
在出厂时指定，组装入主机背面，DC10~28V
驱动
携带箱
携带箱 9783
放入主机后可直接运输的坚固箱体

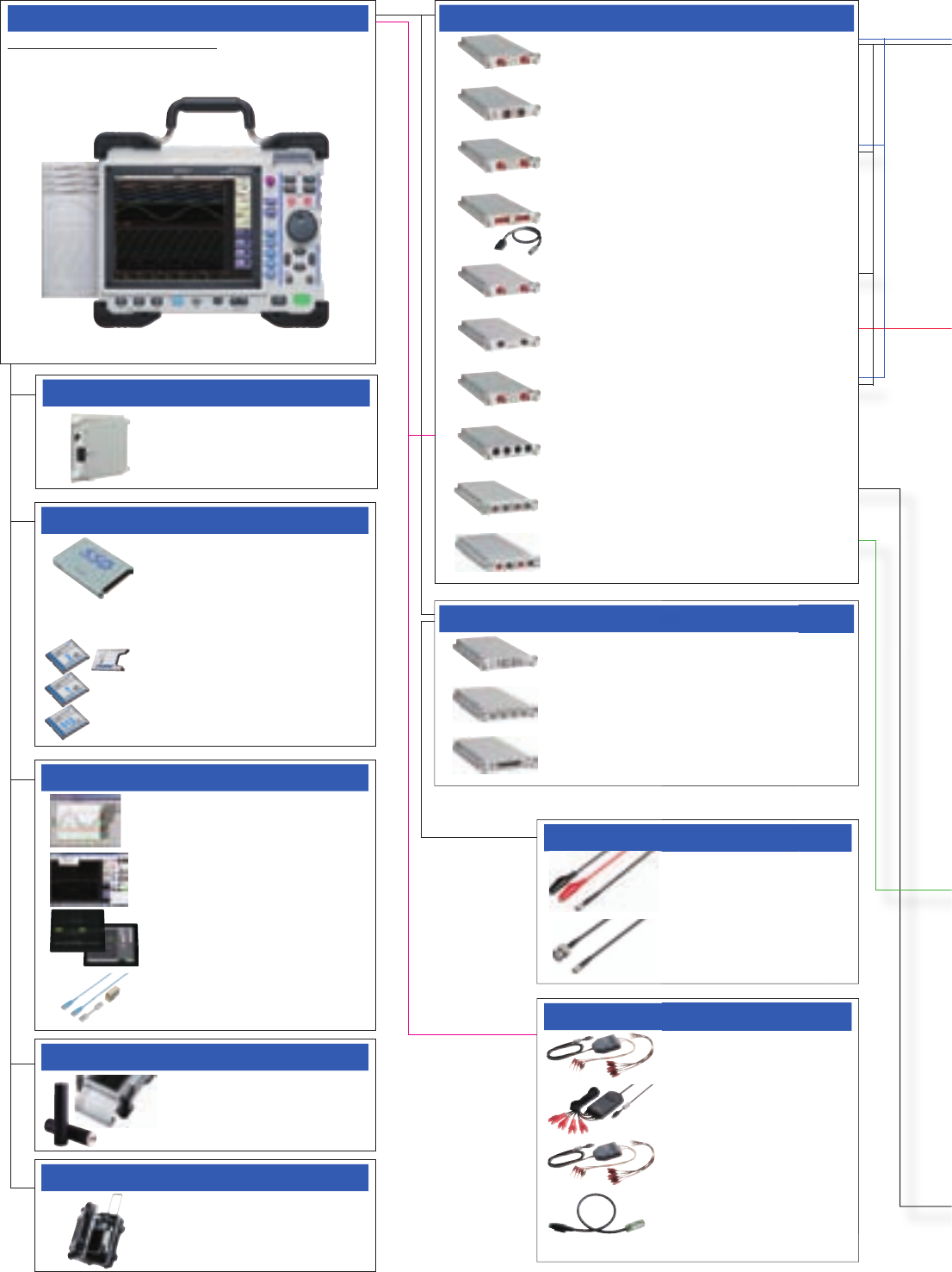

选件系统图
外购
买
U
8793
G
功能)10mHz～100kHz
，
D/A更
大
输
出
15V
79
0
0
V，正弦波输
出
10mHz～20kH
z
79
1
20kHz
，
图形输
出
逻辑探
头 9327
4ch，用于
检
测电压/ 接点信号的ON/OFF
(
可响
应
脉冲
宽度
100ns 以上
，
小型
端
子)
逻辑
探头 MR93
21
-01
绝
缘4ch，用于检测AC/DC电压的ON
/
O
FF(小型端子型)
逻辑探
头 9
32
0
-01
4ch，用于检测电压/ 接点信号的ON/OFF
(
可响
应
脉冲
宽度
500ns 以上
，
小型
端
子)
转
换电缆 9323
※用于将
端子形状
不同的9
320·9321
·
M
R9321·9
324转
接至小型
逻辑端子
的存储记
录仪 ※小型端子型的9327 9320
连接
线 L9795
-0
1
最大对地
额
定电压：
AC3
3V r
ms 或
DC70
V
SMB
端
子-夹子
线
长：1.5
m
连
接
线
L9795
-02
最大对地额定电压：
AC33V rms 或DC70V
SMB
端
子-BNC
端子
线
长：1.5
m
新率
(任意波
各类输入单元
※不附带输入线类，请另外购买
※使用电流单元8971搭配9709的情况下最多可使用7个电流探头
模拟单元 8966
2ch，电压输入，DC～5MHz带宽
温度单元 8967
2ch，热电偶温度输入
高分辨率单元 8968
2ch，电压输入，DC～100kHz带宽
应变单元 8969
2ch，应变式传感器放大器
转换电缆 9769
(应变单元专用，附带)
频率单元 8970
2ch，用于频率，转速，脉冲等测量
电流单元 8971
2ch，通过专用电流传感器测量电流，附带2根转换电缆9318
※电流单元8971最多可用4个
DC/RMS单元 8972
2ch，电压/DC～400kHz，有效值，DC，30～100kHz带宽
逻辑单元 8973
4端子，16ch
※逻辑单元8973最多使用3个
数字电压计单元 MR8990
2ch，DC电压输入高精度，最高分辨率0.1V，最高采样速度500次/秒
高压单元 U8974
2ch电压输入DC/RMS
