NPM_Parts List V2_3_N7203A329B03.pdf - 第107页

ｵﾌﾟｼｮﾝ名 Option Name ユニットページ UNIT Page ｾｸｼｮﾝページ Section Page キット品番 Kit No. キット名称 Kit Name O449 O451 N610069446AA エア供給ユニット(交換台車):NPM Air supply unit(feeder ca rt):NPM O453 O455 N610088306AA 搬送ライン950mm対応:NPM Transport Lin…

ｵﾌﾟｼｮﾝ名

Option Name

ユニットページ

UNIT Page

ｾｸｼｮﾝページ

Section Page

キット品番

Kit No.

キット名称 Kit Name

O205 N610076441AA

シングルコンベアステーション(搬送部):NPM

Single Conveyor Station(Trannsport Unit):NPM

O255 N610080602AA コンベアステーション(本体部):NPM Conveyor Station(Main Body Unit):NPM

O257 N610082924AA

銘板・警告ラベル(コンベアステーションユニット):NPM

Label(Conveyor Station Unit):NPM

O251 N610090129AA 本体部/コンベアR連結部品:NPM

Main Body/Conveyor R Connection Parts:NPM

O229 N610104464AA 付属品(LNB/HUBシングルコンベア):NPM

Attachment(LNB/HUB Single Conveyor):NPM

O231 N610100486AA

デュアルコンベアステーション(搬送部):NPM

Dual Conveyor Station(Trannsport Unit):NPM

O247 N610104465AA 付属品(LNB/HUBデュアルコンベア):NPM

Attachment(LNB/HUB Dual Conveyor):NPM

O271 N610074920AA トレイフィーダ本体部:NPM Tray Feeder Main Body :NPM

O283 N610069932AA トレイフィーダリフト部:NPM Tray Feeder Lift Section:NPM

O287 N610069934AA トレイフィーダ引出部:NPM Tray Feeder Drawing-out Section:NPM

O295 N610085231AA

銘板・警告ラベル(トレイフィーダユニット):NPM

Label(Tray Feeder Unit):NPM

O297 N610104466AA 付属品(トレイフィーダ):NPM Attachment(Tray Feeder):NPM

O299 N610085017AA トレイフィーダ連結部(トレイ側):NPM Tray Feeder Connecting Unit:NPM

O301 N610026559AA 多段トレイマガジン (15P×10段)

Multi-Step Tray Magazine (15PX10 Steps)

O303 N610070358AA トレイフィーダパレット:NPM Tray Feeder Pallet:NPM

O305 KXFX03L0A00 部品排出トレイ Chip Discharge Tray

O307 N610070389AB トレイフィーダ配線:NPM Tray Feeder Wiring:NPM

O309 N610067177AD トレイフィーダBOX:NPM Tray Feeder BOX:NPM

O311 N610075260AA 全体カバー(トレイフィーダ対応品):NPM Whole Cover(For Tray feeder):NPM

O313 N610085040AA トレイフィーダ連結部(本体側):NPM Tray Feeder Connecting Unit:NPM

O315 N610073133AA 交換台車支持部(後側):NPM Feeder cart support(rear side):NPM

O317 N610073135AA 交換台車切替ユニットガイド部:NPM

Feeder Cart Changing Unit Guide Part:NPM

O319 N610102584AA 交換台車切替ユニット駆動部連結:NPM

Feeder Cart Changing Unit Drive Part:NPM

O323 N610098255AA 交換台車駆動部(切替仕様):NPM

Feeder Cart Drive Unit(Changing Specification):NPM

O329 N610075309AA 交換台車対応U(後側)制御:NPM Feeder cart support unit(rear side)H:NPM

O331 N610084840AA

銘板・警告ラベル(交換台車切替ユニット駆動部):NPM

Label(Feeder Cart Changing Unit Drive Part):NPM

O333 N610090796AA ドロアコネクタ延長部:NPM Coupler Extension Part:NPM

O335 N610101773AA

銘板・警告ラベル(ドロアコネクタ延長ユニット):NPM

Label(Coupler Extension Unit):NPM

O337 N610098516AA 切替用台車:NPM Change Support Cart:NPM

O341 N610095857AA 汎用型転写ユニット(メカ):NPM

MULTIFUNCTIONAL TRANSFER UNIT:NPM

O361 N610102174AA 汎用型転写ユニット(制御) MULTIFUNCTIONAL TRANSFER UNIT(H)

O365 N610083419AC 有線ハンディスキャナー置き台:NPM Wired Handy Scanner Putting Stand:NPM

O367 N610101135AA 有線ハンディスキャナー:NPM Wired Handy Scanner:NPM

O371 N610101859AA

Power Supply Unit Cable Set(Feeder/Cart) Power Supply Unit Cable Set(Feeder/Cart)

O373 N610101909AB Power supply unit(Feeder and Cart PDA)

Power supply unit(Feeder and CART PDA)

O375 N610099162AA NPM:サポートステーション(制御) NPM:Support Station(H)

O377 N610077138AA NPM:サポートステーションボックス NPM:Support Station Box

O379 N610102613AA フィーダセットジグ Feeder Set Jig

Headless Attachmentt Unit O381 O383 N610103835AA ヘッド無しアタッチメント:NPM Headless Attachment:NPM

O391 N610081724AA 標準キャリブレーションジグキット Standard Calibration Jig Kit

O395 N610102523AA 標準キャリブレーションジグ用ケース Standard Calibration Jig Case

O397 N610087861AA ジグステーション Jig Station

O399 N610071689AA 照明輝度ジグ Brightness Jig

O401 N610102559AA ジグ部品 Part JIG

O403 N610003318AA 吸着位置高さティーチ治具 Pick-Up Height Teach Jig

O405 N610102524AA 吸着高さティーチジグ用ケース Pick-Up Height Teach Jig Case

O407 N610081726AA 本体調整用ジグキット Machine Adjustment Jig Kit

O411 N610102526AA 本体調整用ジグ用ケース Machine Adjustment Jig Case

O413 N610084605AA ロードセル:NPM Load Cell:NPM

O415 N610087916AA 荷重キャリブレーションジグ Load Calibration Jig

O417 N610093887AB LOAD CELL METER VER3 LOAD CELL METER VER3

O419 N610084259AA 下受けピン高さジグ Support Pin Height Teach Jig

O421 N610003319AA 装着高さティーチ治具 Mount Height Teach Jig

O423 N610071657AA ﾗｲﾝｶﾒﾗ治具(高速ﾍｯﾄﾞ) Line Camera Jig (High-Speed Head)

O425 N610003301AA JIG-NOZZLE JIG-NOZZLE

O427 N610064253AA 面補正ジグ:NPM XY Plane Calibration Jig:NPM

O429 N610081725AA 精度検証用ジグキット Accuracy Verification Jig Kit

O433 N610102525AA 精度検証用ジグ用ケース Accuracy Verification Jig Case

O435 N610074267AA ジグ部品供給パレット Jig Supply Pallet

O437 N610074266AA ジグ部品供給台 Jig Supplyer

O439 N610069427AA ノズル(No.153S) NOZZLE(No.153S)

O441 N610056813AA ノズル(No.184) NOZZLE(No.184)

O443 KXFX037UA00 1003ノズル(多機能ヘッド) 1003 Nozzle (Multi-functional Head)

O445 KXFX037SA00 1001ノズル(多機能ヘッド) 1001 Nozzle (Multi-functional Head)

O447 N610087878AA 実装位置ティーチジグ Mount Position Teach Jig

O267

O259

O261

O265

O263

Tray feeder

N-CONR1:NPM Conveyor R

O269

O363

Multifunctional Transfer Unit O339

O321Feeder Cart Changing Unit

Wired Handy Scanner Unit

Support Station O369

O385

O387

O389

Calibration jig

ｵﾌﾟｼｮﾝ名

Option Name

ユニットページ

UNIT Page

ｾｸｼｮﾝページ

Section Page

キット品番

Kit No.

キット名称 Kit Name

O449 O451 N610069446AA エア供給ユニット(交換台車):NPM Air supply unit(feeder cart):NPM

O453 O455 N610088306AA 搬送ライン950mm対応:NPM Transport Line 950mm Support:NPM

O457 O459 N610085234AA 搬送ライン930mm対応:NPM Transport Line 930mm Support:NPM

O461 O463 N610087975AA

交換台車搬送ライン950mm対応キット:NPM

Transport Line 950 mm Support Kit for Feeder Cart:NPM

O465 O467 N610087974AA

交換台車搬送ライン930mm対応キット:NPM

Transport Line 930 mm Support Kit for Feeder Cart:NPM

O469 O471 N610092406AA 基板下受ブロック:NPM Board Support Block:NPM

O473 O131 N610094954AA

基板下受けブロック(デュアルコンベアデュアルモード):NPM

Board Support Block(Dual Conveyor Dual mode):NPM

O475 O477 N610109700AA

基板下受けブロック(デュアルコンベアシングルモード):NPM

Board Support Block(Dual Conveyor Single mode):NPM

O479 O481 N610081511AA 下受ピンセット治具:NPM Support Pin Setting Jig:NPM

O485 O487 N610102059AA 下受ピンセット治具(Dual):NPM Support Pin Setting Jig (Dual):NPM

O495 O497 N610008706AA ノズルケース:高速機用 Nozzle Case:High-Speed Type

O499 O501 N610087275AA ノズルケース:多機能ノズル保管用 Nozzle Case:Multi-Function Head

O503 O505 KXFX037PA00 フィーダスタンド:FAタイプ Feeder Stand:FA Type

O507 O509 N610088749AA 真空成形トレイ用パレット:NPM Pallet for Vacuum-Formed Tray:NPM

O511 O513 KXFX03XTA00 スプライシング治具台車 Splicing Jig Cart

O515 O517 N610070552AA ヘッドスタンド(2ヘッド):NPM Head Stand(2Head):NPM

O519 O521 N610072046AA 膜厚ゲージ 0-250μm/目盛10μm GAUGE 0-250micro/scale10micro

O523 O525 N610072047AA 膜厚ゲージ 0-500μm/目盛20μm GAUGE 0-500micro/scale20micro

O527 O529 N610102541AA ユニット交換工具 Unit Exchange Tool

O531 O533 KXFX038AA00 給油セット Lubrication Set

O535 O537 N610076379AA メンテナンス治具:NPM MAINTENANCE JIG:NPM

Option

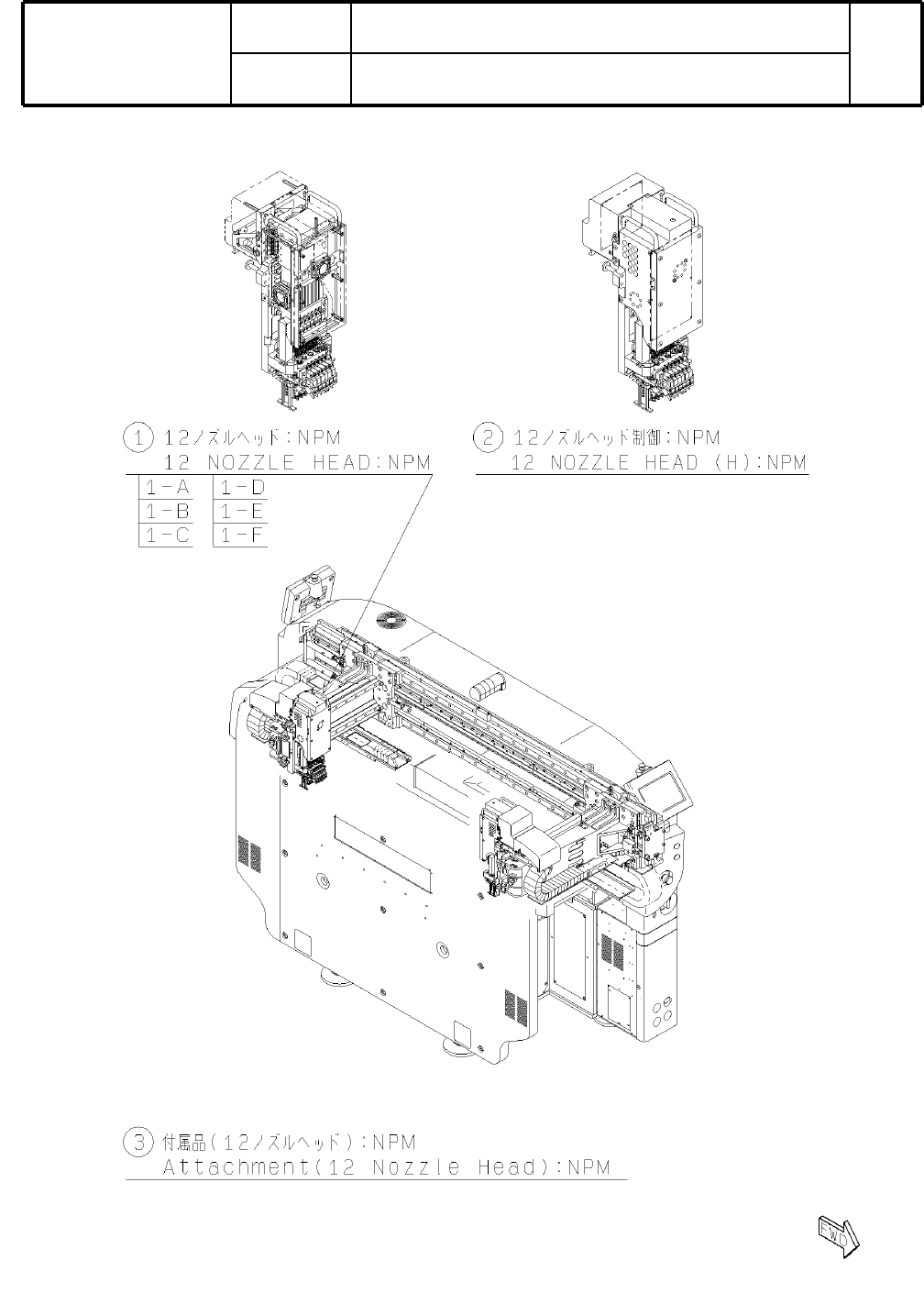

NPM:プロダクションモジュラー

NPM:Production Modular

キットレイアウト

Model No.

製品品番

Model Name

製品名称

NM-EJM9B

KIT LAYOUT

( KEJM9BS-03-1 )
