Ref No. Remark s R 1 Q'ty 16-B デュアルコン ベア:NPM Du al Con veyo r: NPM ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610093918AA Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 PLATE 1 2 N210…

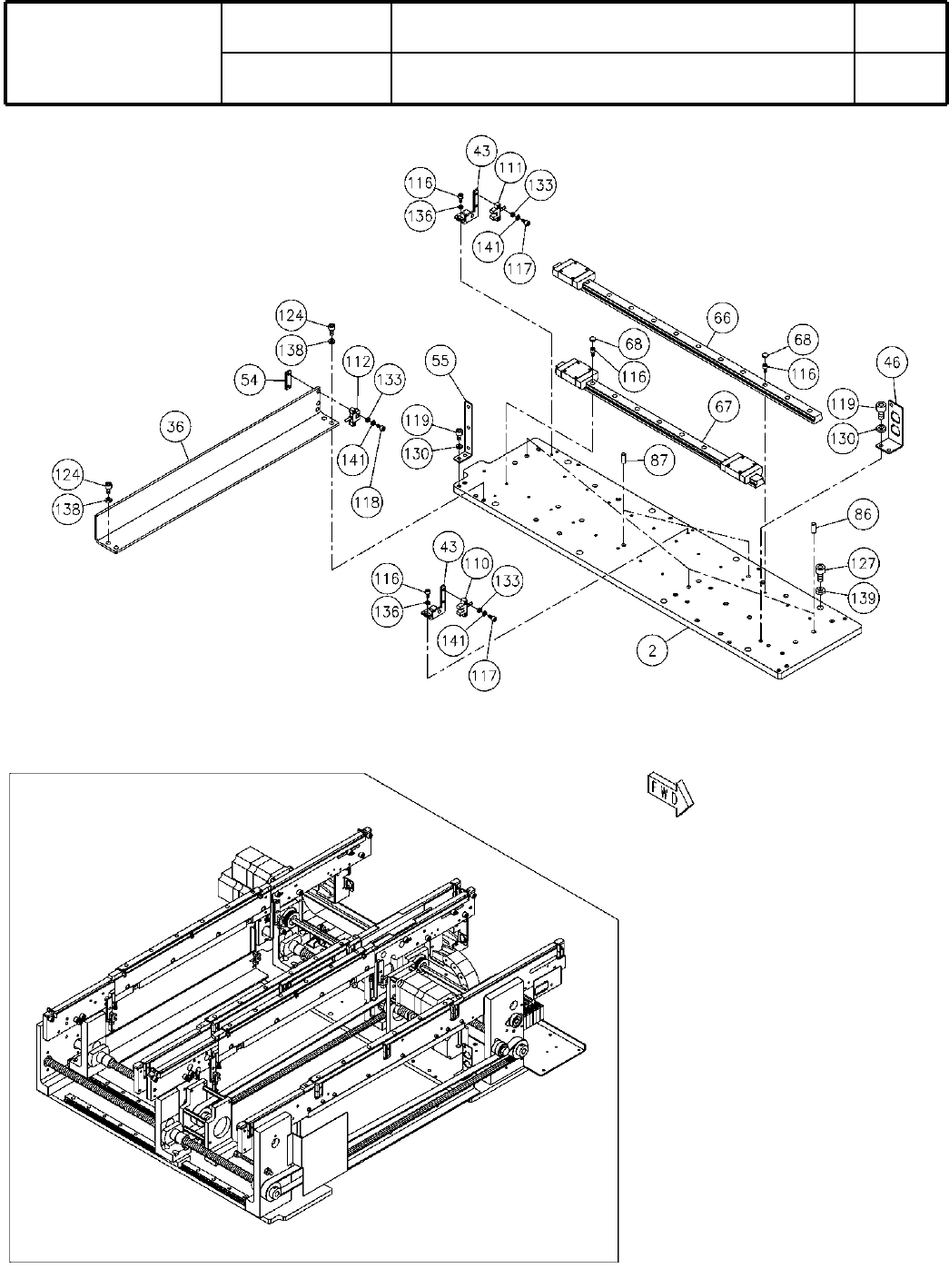

16-B
デュアルコンベア:NPM
Dual Conveyor:NPM
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610093918AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O87
( KN610093918AA-05-2 )
Ref
No.
Remarks
R
1
Q'ty
16-B
デュアルコンベア:NPM
Dual Conveyor:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610093918AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
1
2 N210120539AB
BRACKET
1
36 N210120315AA
BRACKET
2
43 N210121478AA
BRACKET
1
46 N210116543AB
NUT-PLATE
1
54 N210120320AA
BRACKET
1
55 N210120598AA
LINEAR-WAY
1
66 N510048342AA SRS15MUUC1+470LM-II(02298144K000)
LINEAR-WAY
1
67 N510048343AA 2SRS15MUUC1+360LM-II(02301364K000)
CAP
21
68 N513C3 C3
PIN
3
86 KXF0CXJAA00 1017003-50010
PIN
2
87 N510020607AA MMS5-10
SENSOR(1000mm)
1
110 N610098938AA
SENSOR(850mm)
1
111 N610098939AA
SENSOR(300mm)
1
112 N610098940AA
BOLT
25
116 N510017305AA
Hexagon socket head cap screw M3X10-10.9 A2J (Trivalent)
BOLT
4
117 N510017308AA
Hexagon socket head cap screw M3X12-10.9 A2J (Trivalent)
BOLT
2
118 N510017313AA
Hexagon socket head cap screw M3X16-10.9 A2J (Trivalent)
BOLT
4
119 N510017381AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)
BOLT
4
124 N510017390AA
Hexagon socket head cap screw M5X12-10.9 A2J (Trivalent)
BOLT
8
127 N510017435AA
Hexagon socket head cap screw M6X20-10.9 A2J (Trivalent)
WASHER
4
130 N510018497AA
Round finish plain washer 4 10H A2J (Trivalent)
WASHER
6
133 N510018478AA
Small round-plain washer 3 10H A2J (Trivalent)
WASHER
4
136 N510020098AA Thick washer M3
WASHER
4
138 N510020100AA Thick washer M5
WASHER
8
139 N510020101AA Thick washer M6
WASHER
6
141 N510018327AA Spring lock washer No.2 3 S A2J (Trivalent)
O88
--
( KN610093918AA-05-2 )
16-C
デュアルコンベア:NPM
Dual Conveyor:NPM
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610093918AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O89
( KN610093918AA-05-3 )
