CP45编程操作.pdf - 第24页
9按下Import會出現如下圖 10.最後在Part設置零件即可 出現此畫面直接按OK即 可
4.點選Imput
5.選擇要轉換的檔案會或出現如下圖
7.將Coord設成設備留向
6.Unit需與要轉換之檔案同樣單位
8.將零件名稱、X、Y、角度代號設置清楚不可出現Comments
代號要修改
1.單位選擇
2.如選SCALE可至右邊選倍率
流
向
選
擇
基
板
角
度
9按下Import會出現如下圖

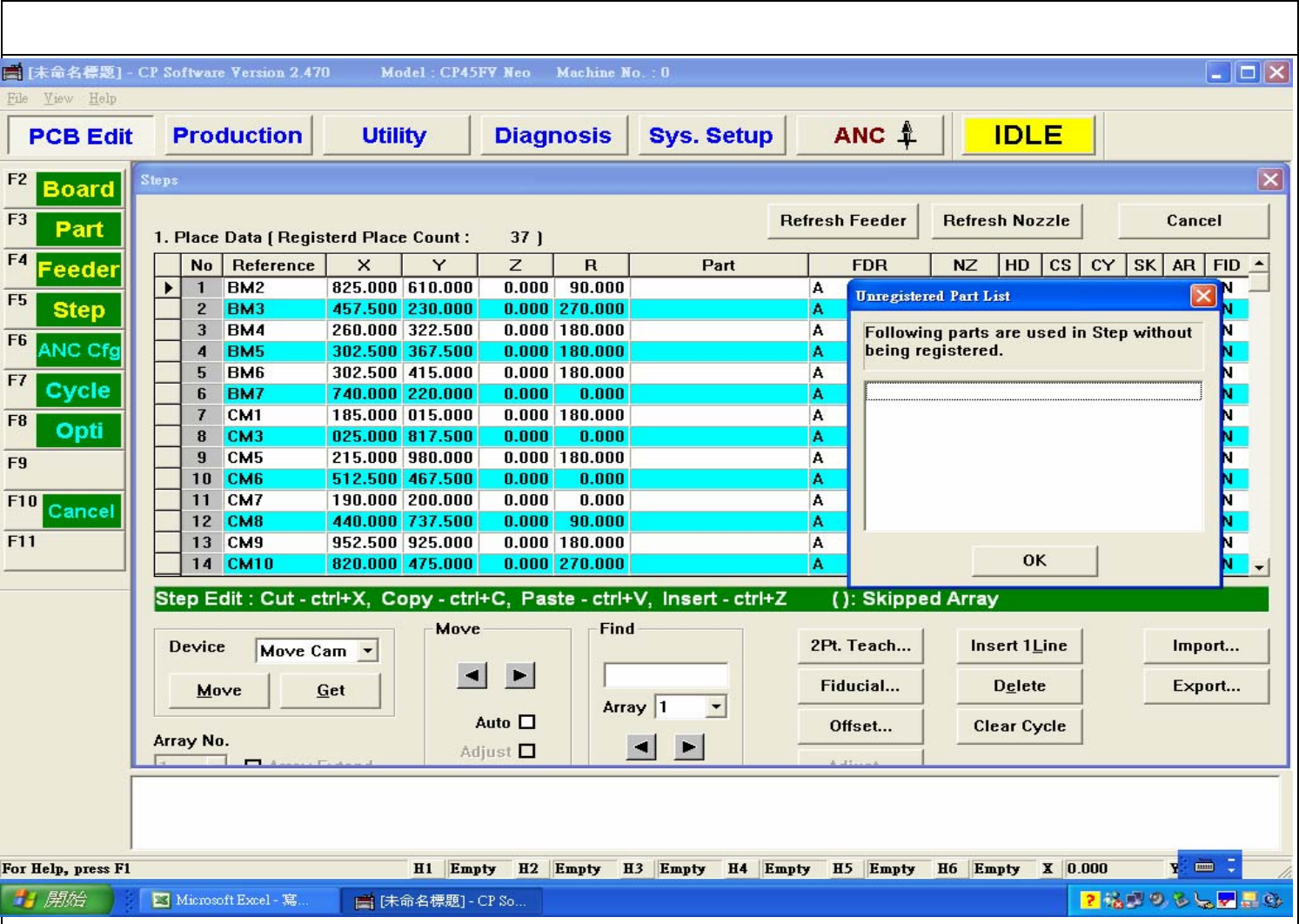

10.最後在Part設置零件即可
出現此畫面直接按OK即
可
YES：X 由正變負
NO：＋/－值不變，方向MIRRO
＝
原方向
YES：Y 由正變負
NO：＋/－值不變，方向MIRRO
NO：＋/－值不變，方向MIRRO
YES：X、Y 由正變負
Y
X
X
Y
Y
X
X
Y
X
Y
Y
X
X
Y
Y
X
Y
X
Y
X
