CP45编程操作.pdf - 第8页
零件選擇 零件排序方式 Part or Group New Part Etit Dupllcate Copy Paste Delete 新零件 編輯 複製同一零 件規格,但名 稱不同 Cop y已修改的 資料複製到其 他零件上 複製 刪除 依照零件種類顯示零件 看左右邊是否有相同的零件 1.New Part與右邊不相同的零件 Differ ent Part與右邊同名字但規格不 同 變更零件群組 刪除 已設定的零件點二下可 以到編輯畫面 …
3.Black=BAD,White=GOOD Test結果是紅色
壞板偵測Mark編輯
1.點Mark Position No.→使用遙控器移動到要的位置→Get→設定Mrak Type→設定尺寸→Test
2.White=BAD,Black=GOOD Test結果是綠色

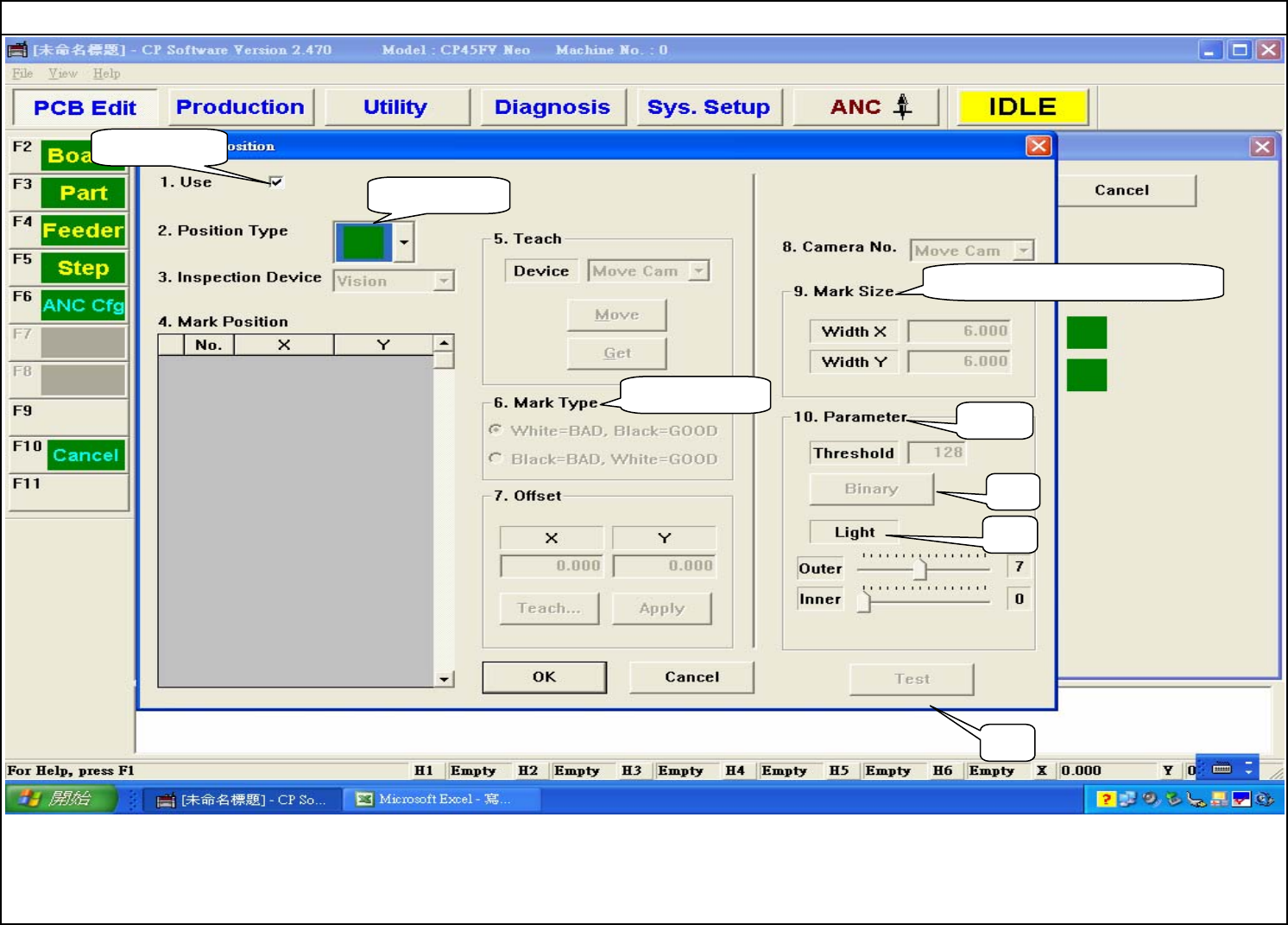

壞版偵測Mark設定步驟:
Mark擺放位置
使用與不使
用
顏色判定標準
灰階
亮度
測試
灰階度
Mark尺寸需小於實際Mark尺寸
零件選擇
零件排序方式
Part or Group
New Part
Etit Dupllcate Copy
Paste Delete
新零件
編輯
複製同一零
件規格,但名
稱不同
Copy已修改的
資料複製到其
他零件上
複製
刪除
依照零件種類顯示零件
看左右邊是否有相同的零件
1.New Part與右邊不相同的零件
Different Part與右邊同名字但規格不
同
變更零件群組
刪除
已設定的零件點二下可
以到編輯畫面
先使用之吸嘴
預備用吸嘴
零件List
適合零件：自行定義之零件
適合零件：包裝4邊有腳IC
適合零件：包裝4邊有腳內彎IC 適合零件：IC底部有錫球 適合零件：本體樹膠材質零件
適合零件：電晶體
適合零件：VR
適合零件：包裝上下有腳IC 適合零件：包裝左右有腳IC 適合零件：包裝腳上下內彎IC 適合零件：包裝腳左右內彎IC
適合零件：圓柱型
適合零件：電組(R0201~R1206) 適合零件：電容(C0201~C1206)
適合零件：
SOP2
BGA
SOJ
Connector1(2)
Trimmer
QFP
SOP
PLCC
如使用CN110 Nozzle時，置件深度要增加0.1mm
零件分類
Chip_circle Chip Chip Melf TR
SOJ2
User IC
