適合零件：自行定義之零件 適合零件：包裝4邊有腳IC 適合零件：包裝4邊有腳內彎IC 適合零件：IC底部有錫球 適合零件：本體樹膠材質零件 適合零件：電晶體 適合零件：VR 適合零件：包裝上下有腳IC 適合零件：包裝左右有腳IC 適合零件：包裝腳上下內彎IC 適合零件：包裝腳左右內彎IC 適合零件：圓柱型 適合零件：電組(R 0201~ R1206) 適合零件：電容(C 0201~ C1206) 適合零件： SOP2 BGA SOJ C…

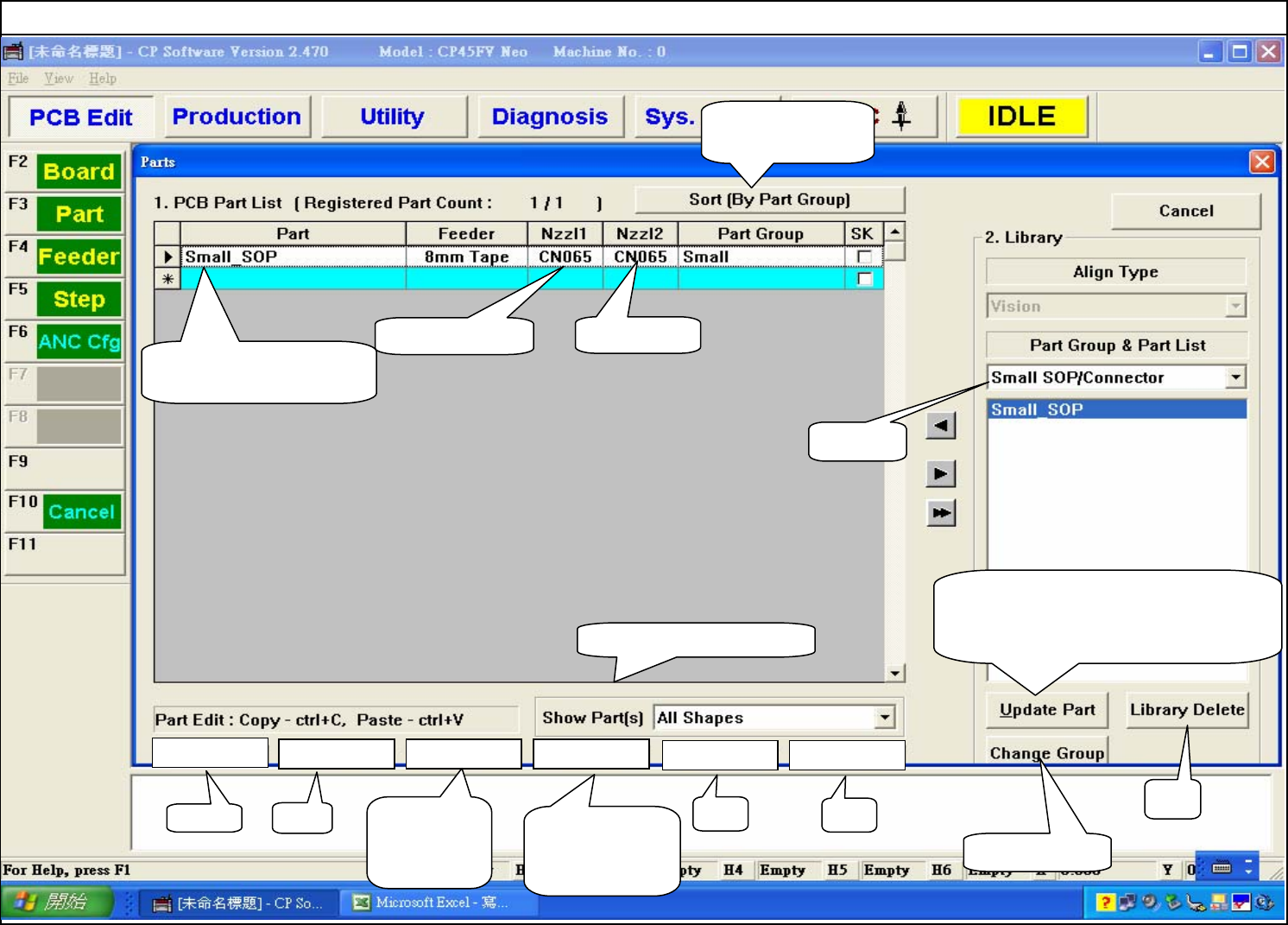

零件選擇
零件排序方式
Part or Group
New Part
Etit Dupllcate Copy
Paste Delete
新零件
編輯
複製同一零
件規格,但名
稱不同
Copy已修改的
資料複製到其
他零件上
複製
刪除
依照零件種類顯示零件
看左右邊是否有相同的零件
1.New Part與右邊不相同的零件
Different Part與右邊同名字但規格不
同
變更零件群組
刪除
已設定的零件點二下可
以到編輯畫面
先使用之吸嘴
預備用吸嘴
零件List
適合零件：自行定義之零件
適合零件：包裝4邊有腳IC
適合零件：包裝4邊有腳內彎IC 適合零件：IC底部有錫球 適合零件：本體樹膠材質零件
適合零件：電晶體
適合零件：VR
適合零件：包裝上下有腳IC 適合零件：包裝左右有腳IC 適合零件：包裝腳上下內彎IC 適合零件：包裝腳左右內彎IC
適合零件：圓柱型
適合零件：電組(R0201~R1206) 適合零件：電容(C0201~C1206)
適合零件：
SOP2
BGA
SOJ
Connector1(2)
Trimmer
QFP
SOP
PLCC
如使用CN110 Nozzle時，置件深度要增加0.1mm

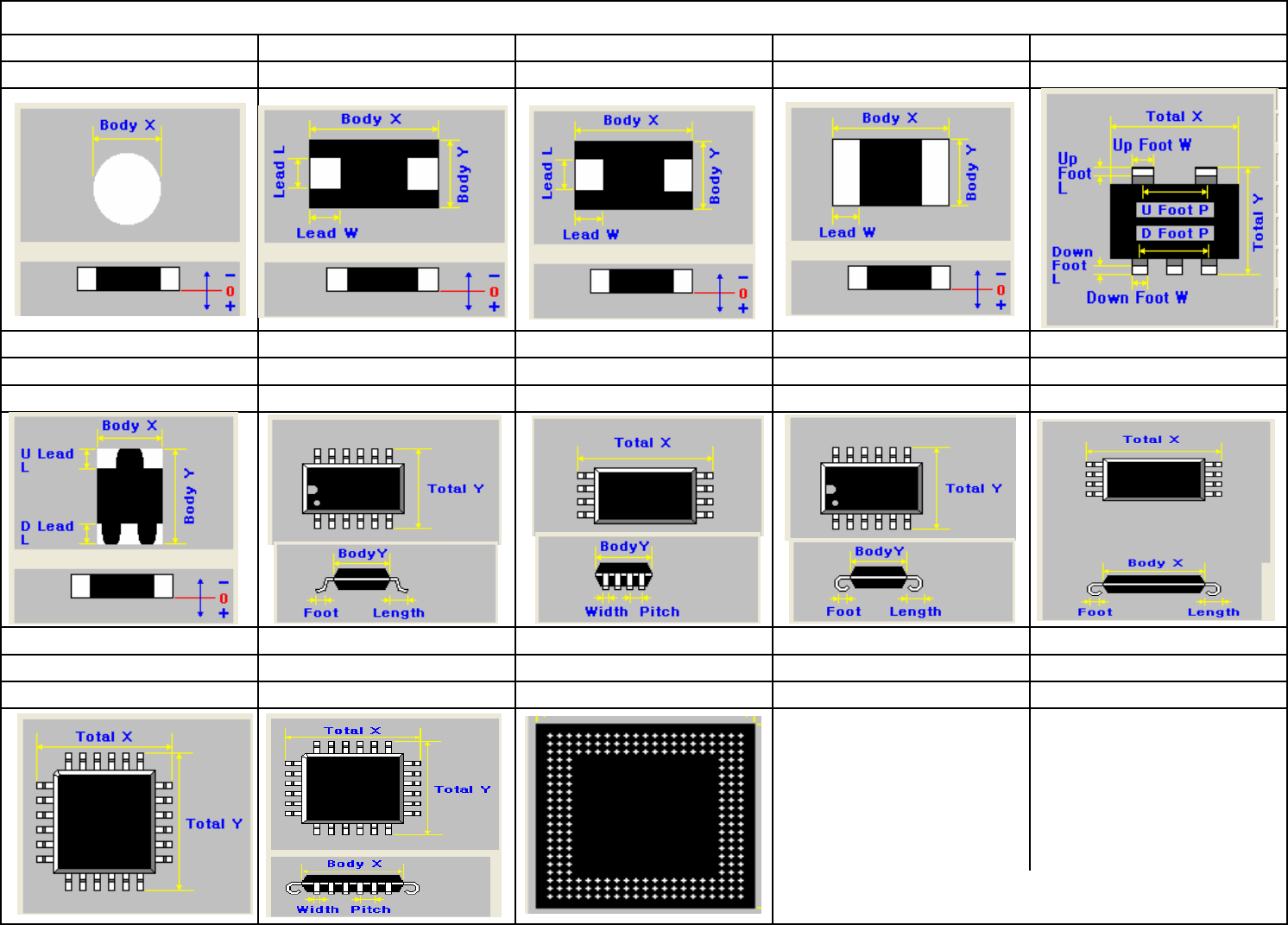

零件分類
Chip_circle Chip Chip Melf TR
SOJ2
User IC

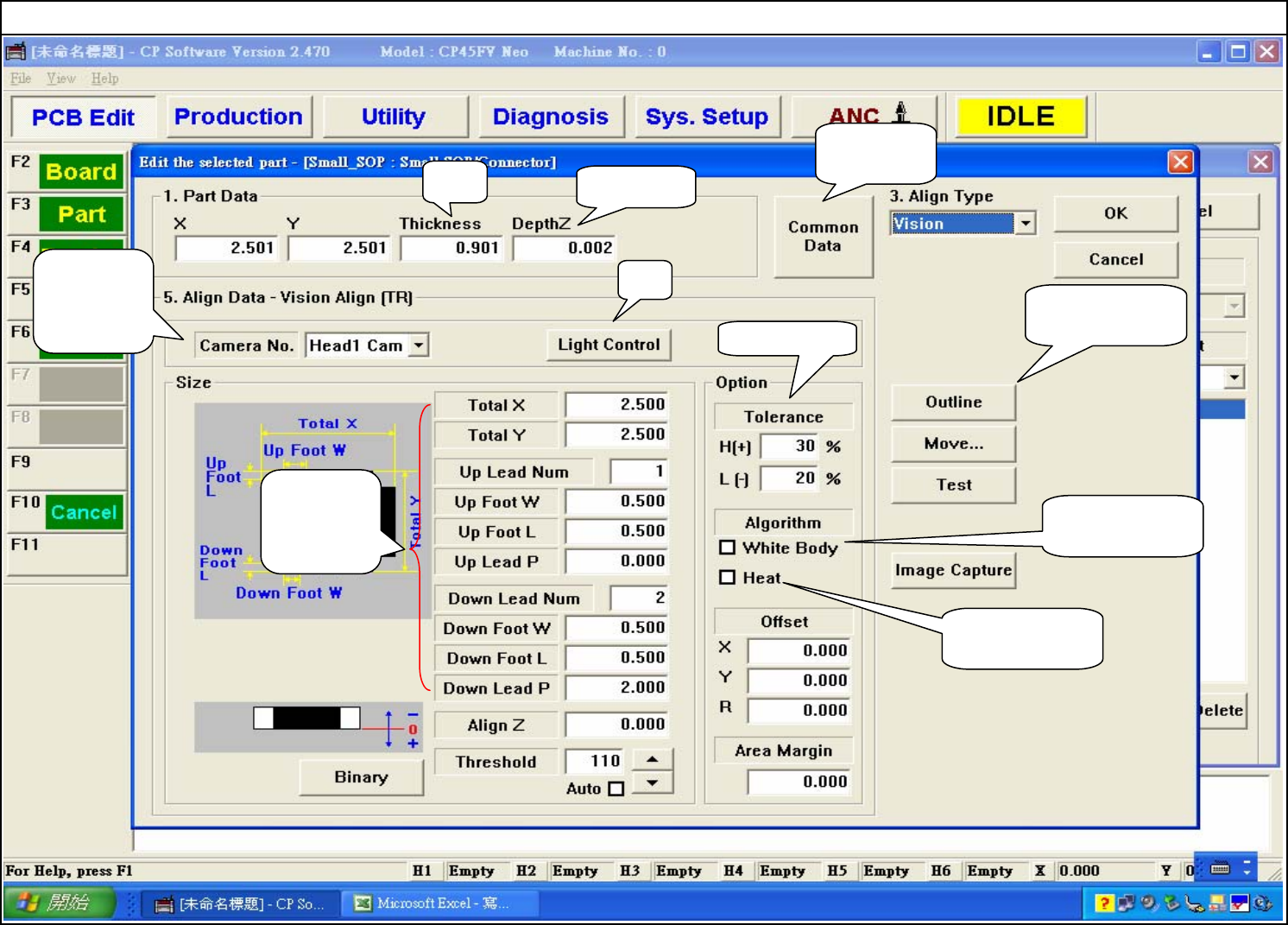

TR(電晶體)編寫
可到下一頁
編輯畫面
如Body上有其
他亮點會放鬆
判定下半部,上
半部不判
置件深度
厚度
亮度
校正時要使
用Fly cam或
Fix cam
零件尺寸與
單邊腳位數
量尺寸設定
顯示所設定的
零件尺寸
誤差範圍設
