4.設零件深度：Device設成Head1 →點Mov e會跑到零件中心位置→使用遙控器Axis選Z/R→按下使吸嘴下降輕碰觸零件 即可→點Z→點Get→OK Stick Unit設 定 3.設零件中心點：Device設成C am→2Pt. Teach→一移動遙控器找第一點位置→Get→在移動遙控器找第二點位置→G et→OK 1.設定Ins tsll to F eeder Bas e裡的Feeder B ase與Slo t No. 2…
Feeder編號 Pitch 寬度 適用零件 備註
A 2mm 8mm 0402`
B 4mm 8mm 0603、0805、1206(紙帶或膠帶)
C 4、8mm 12mm Pitch可手調
D 4、8、12mm 16mm Pitch可手調
E 4、8、12、16mm 24mm Pitch可手調
F 8、12、16、20mm 32mm Pitch可手調
可依實際材料Pitch調整
Feeders使用說明
4.設零件深度：Device設成Head1→點Move會跑到零件中心位置→使用遙控器Axis選Z/R→按下使吸嘴下降輕碰觸零件即可→點Z→點Get→OK

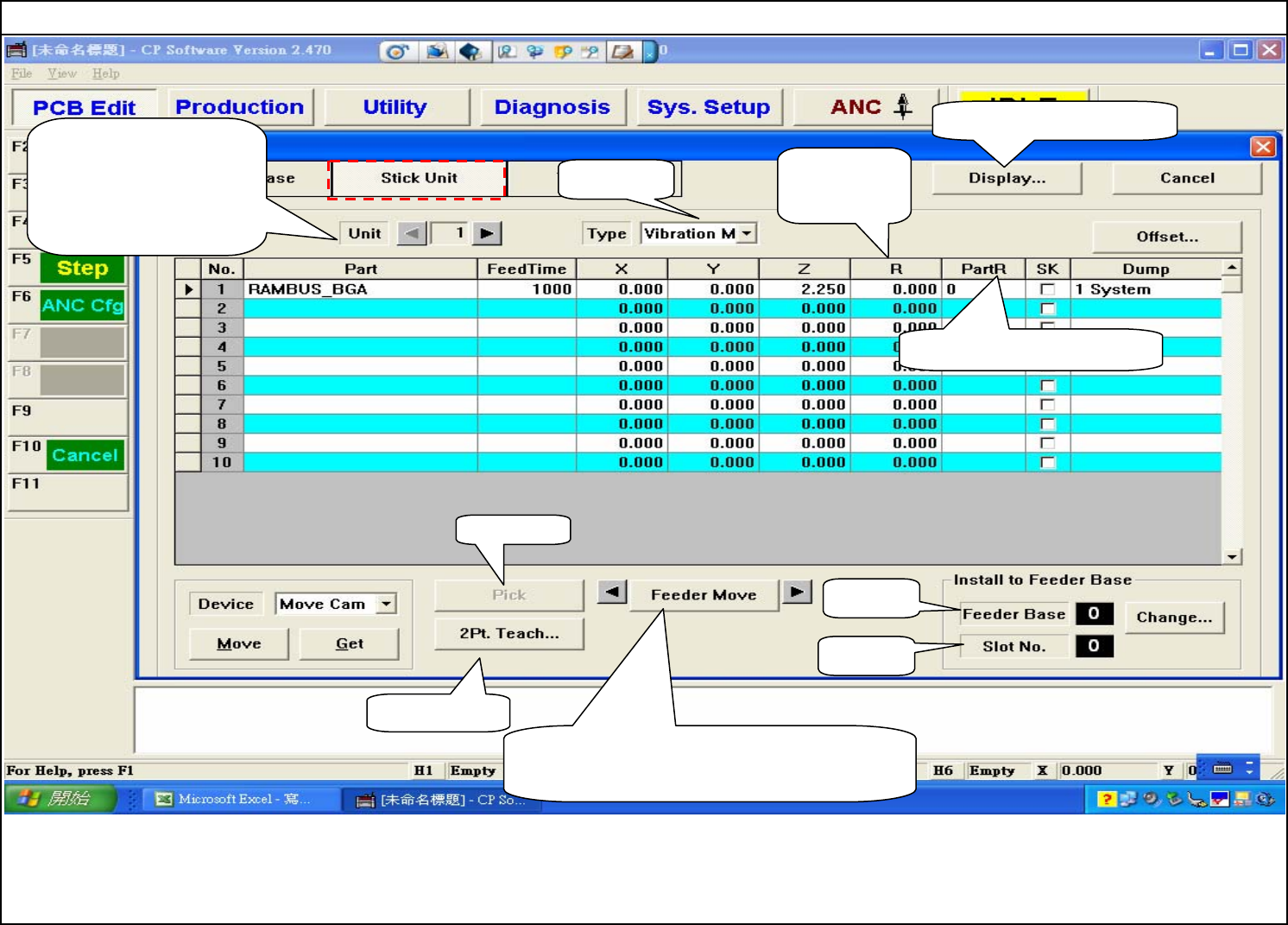

Stick Unit設定
3.設零件中心點：Device設成Cam→2Pt. Teach→一移動遙控器找第一點位置→Get→在移動遙控器找第二點位置→Get→OK
1.設定Instsll to Feeder Base裡的Feeder Base與Slot No.
2.在Part裡設定零件
選Vibration
前1、後2
設站別
看設置Feeder擺放位
置：
1=前
2=後
自動吸料
2點抓中心點
Feeder Base按照有排材料的站別移動Cam
Slot Move每一站都移動Cam
方行吸嘴吸
料前先預轉
先預轉辨識角度再照Cam
觀看現在料站擺放狀況

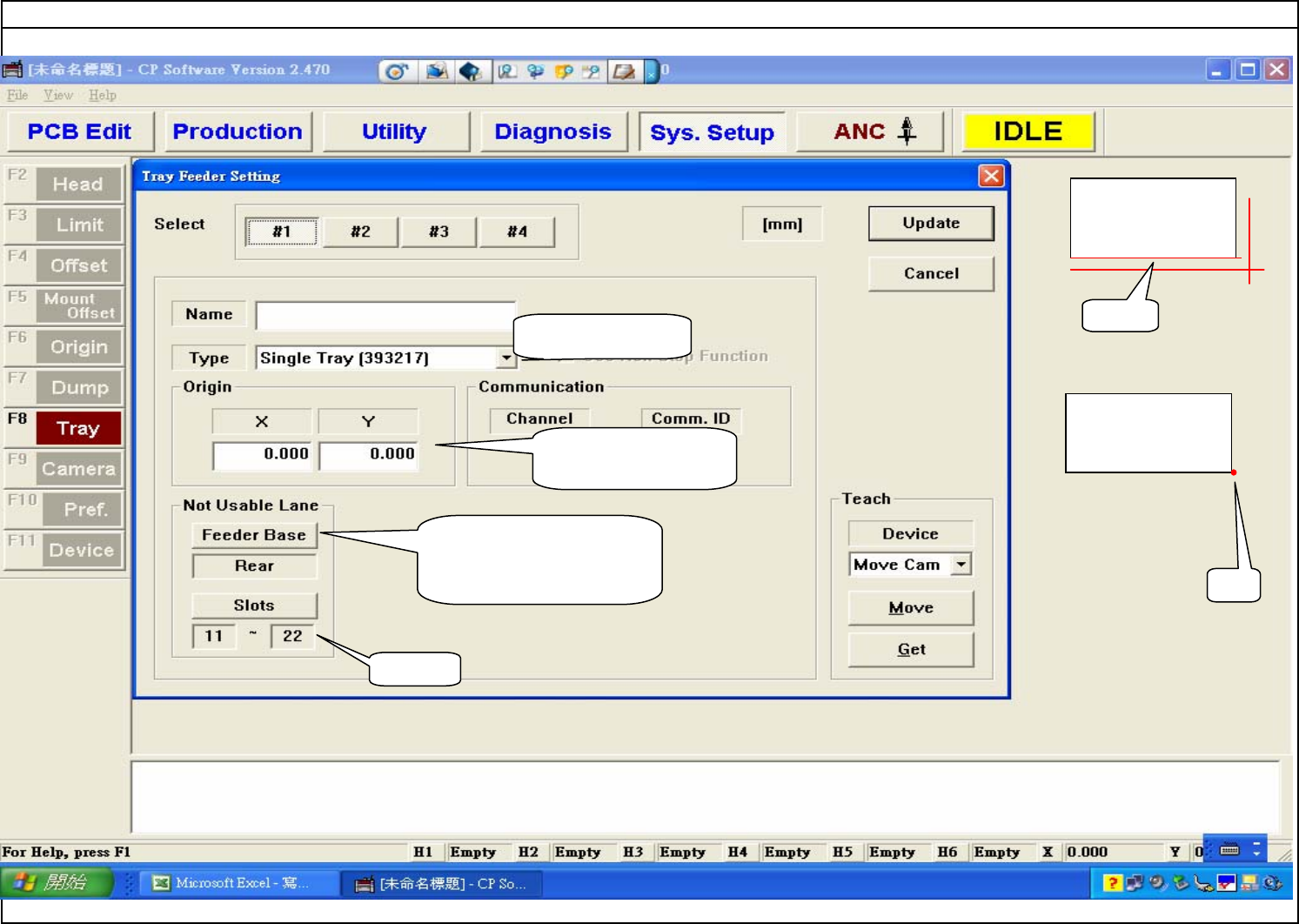

Single Tary編寫
下次在使用只要校正原點就可以
※Sys. Setup→Tary→使用遙控器測試Tary是否平行(如附件一)
設成Single Tary
設Single Tary擺放位置
Front前面
Rear後面
設站別
設定Single Tary原點
如附件二
Single Tary
附件二
原點
Single Tary
附件一
要平行
