3 Что делать , когда .. . Руководство по эксплуат ации SIPLA CE S-25 HM 3.6 Подготовка монтажной станции к работе ПО - версия SR.503.xx Изда ние 0 4/2002 RU 114 3.6 Подго товка мо нт а жн ой станции к рабо те Выполните п…
Руководство по эксплуатации SIPLACE S-25 HM 3 Что делать, когда...
ПО-версия SR.503.xx Издание 04/2002 RU 3.5 Когда в качестве оператора Вы проводите контрольный пуск
113
P
ис
. 3.5 - 2
Перегородки
в
контейнере
для
ленты
(1) Контейнер для ленты
(2) Перегородка
(3) Направляющая планка для перегородок на передней стороне контейнера
(4) Направляющая планка для перегородок на задней стороне контейнера
(5) Опорная штанга для перегородок
Последовательность операций
A Вставить перегородку носиком под направляющую планку на передней стороне
контейнера.
B Продвинуть перегородку в направлении (B).
C Надеть перегородку на опорную штангу (5).
3 Что делать, когда... Руководство по эксплуатации SIPLACE S-25 HM
3.6 Подготовка монтажной станции к работе ПО-версия SR.503.xx Издание 04/2002 RU
114
3.6 Подготовка монтажной станции к работе
Выполните приведенные ниже операции по подготовке монтажной станции к работе.
Æ Удалите ленту из питателей и хорошо прочистите пылесосом поверхности питателей и
участок направляющей для ленты.
Æ Удалите пленку из контейнера для отходов ленты (поз. 2).

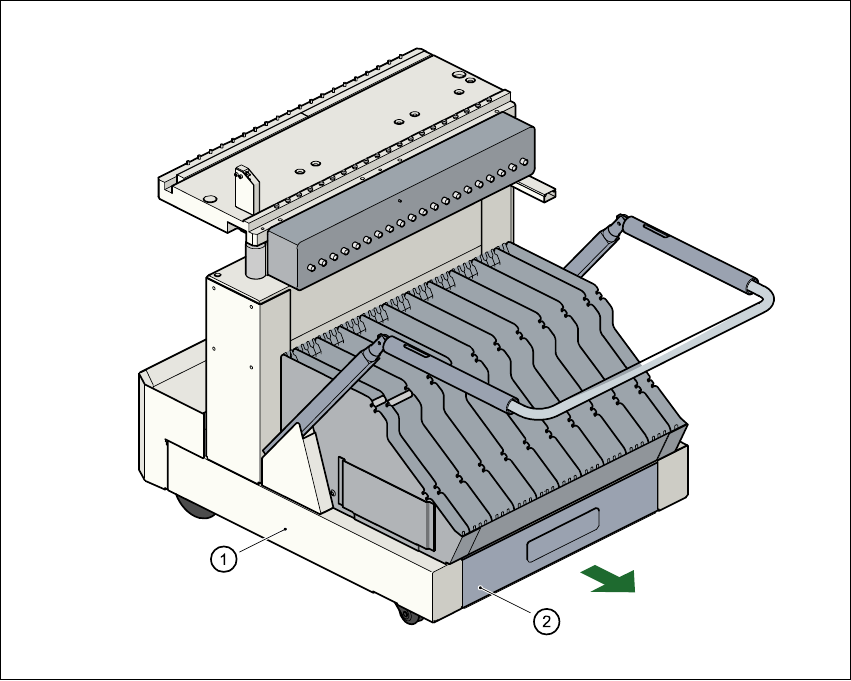

P
ис
. 3.6 - 1
Опорожнение
контейнера
для
отходов
ленты
(1) Столик компонентов, передвижной
(2) Контейнер для отходов ленты, выдвигаемый
3
Æ Тканью, смоченной в спирте, прочистите опорные поверхности питателей.
Æ Тканью без ворса нанесите на опорные поверхности немного антикоррозионного
средства WD40.
Æ Прочистите столики компонентов пылесосом или кисточкой с короткой щетиной для
удаления выпавших компонентов.
Руководство по эксплуатации SIPLACE S-25 HM 3 Что делать, когда...
ПО-версия SR.503.xx Издание 04/2002 RU 3.6 Подготовка монтажной станции к работе
115
ОСТОРОЖНО
Не удалять пальцами компоненты с магнитных планок столиков компонентов. Вы
можете пораниться металлической стружкой. 3
ССЫЛКА:
Распределительная планка пневмообеспечения в столиках компонентов служит для
подключения питателей с подачей россыпью. Эта планка проходит параллельно
транспортеру печатных плат и имеет обращенные вверх сопла. Не допускайте
загрязнения или контакта сопел с маслом или консистентной смазкой. Консистентная
смазка, масло или загрязнение могут вызвать сбои в питателе или испортить
компоненты в питателе! 3
Æ Заделайте сопла распределительной планки изоляционной лентой.
Æ Проверьте поверхность магнитных планок на неровности или повреждения и при
необходимости обработайте поверхность абразивным бруском.
Æ Вытрите магнитные планки тканью, смоченной в спирте.
Æ Тканью без ворса нанесите на магнитные планки немного антикоррозионного средства
WD40.
Æ Тканью, смоченной в спирте, прочистите опорные поверхности столиков компонентов, а
затем тканью без ворса нанесите немного антикоррозионного средства WD40.
Æ Прочистите пылесосом контейнеры для ленты.
Æ Проверьте зону питателей.
Æ Все штекеры питателей вставлены в нужные розетки?
Æ Проверьте правильность деления на ленточном транспортере питателя.
Æ Укоротите пустую ленту на передней стороне питателя до 3 см.
Æ Проверьте правильность установки перегородок в контейнере для ленты (рис. 3.5 - 2).
Æ Проверьте размер рулонов ленты для компонентов и наденьте большие рулоны ленты
на вставные оси.
Æ Срастите короткие остатки ленты друг с другом.
Персонал, выполняющий подготовительные работы, должен иметь тот же инструмент, что
и операторы машины. Соответствующий перечень приводится в разделе 3.11
.
ССЫЛКА:
Если машина недостаточно подготовлена к работе, то операторы машины должны
сообщить об этом в письменной или устной форме персоналу участка подготовительных
работ.
