3.8.3 Установка столика компонентов в автомат
ОПАСНО 3
Проверьте и при необходимости приведите монтажную головку в позицию вне зоны
столика компонентов. 3
ОСТОРОЖНО 3
При установке столика компонентов в автомат плита столика компонентов должна
находиться в конечном верхнем положении, а скоба (поз.7) должна быть откинута вверх. 3
Æ Укоротите пустые ленты питателей.
Æ Проверьте чистоту опорных поверхностей (поз. 10) плиты столика компонентов.
Æ Осторожно вдвиньте столик компонентов в автомат.
Æ Подсоедините штекер системы пневмообеспечения (поз.3).
Æ Присоедините управляющий кабель (поз.1).
Æ Сдвиньте крышку (поз. 12) над штекером управляющего кабеля, чтобы освободить
гнездо для подключения электроснабжения.
Æ Соедините питающий кабель столика компонентов со штекерным разъемом (поз.2).
Æ Потяните одновременно за обе манипуляционные трубки (поз.6) и откиньте скобу
(поз.7) столика компонентов вниз, чтобы плита столика компонентов могла опуститься.
Æ Проверьте местоположение центрирующих отверстий плиты столика. Они должны
находиться точно над центрирующими штифтами автомата.
Æ Нажмите кнопку (поз.5) и удерживайте ее в нажатом положении, пока плита столика
компонентов не достигнет конечного верхнего положения.
Æ Отпустите кнопку. Плита столика компонентов опустится.
Æ Следите за тем, чтобы центрирующие штифты входили в центрирующие отверстия
плиты столика, а плита столика полностью опускалась.
Æ Откиньте скобу (поз.7) столика компонентов вверх.
Æ Арретируйте оба горизонтальных зажима (поз.11).
Æ Закройте боковые смотровые щитки и защитный кожух.
Æ Запустите автомат, нажав кнопку пуска.
Руководство по эксплуатации SIPLACE S-25 HM 3 Что делать, когда...
ПО-версия SR.503.xx Издание 04/2002 RU 3.9 Как предотвратить ошибки дорожки
121
3.9 Как предотвратить ошибки дорожки
3.9.1 Общие сведения
Æ Следите за чистотой питателей и отсутствием выпавших компонентов в зоне питателей
или под питателями.
Æ Следите за чистотой и ровностью установочных поверхностей питателей, прежде всего,
магнитной планки столиков компонентов.
Æ Своевременно пополняйте запас компонентов.
Æ Своевременно сращивайте ленты. Как правило, материал для сращивания нужно
готовить, когда на бобине остается около 1,5 м ленты.
Æ Устанавливайте питатели на столик компонентов и удаляйте их со столика с
осторожностью. Вы обращаетесь с устройствами высокой точности.
Æ При установке питателей не нажмите по ошибке программируемые клавиши. Вы можете
случайно переставить шаг S-питателей 8 мм на 4 мм или на 2 мм.
Æ Закрывайте крышки на питателях, так как в открытом состоянии их легко повредить.
Æ Проверяйте правильность позиции компонентов (в зависимости от размера
компонентов) при захвате на S-питателях (см. следующий пример).

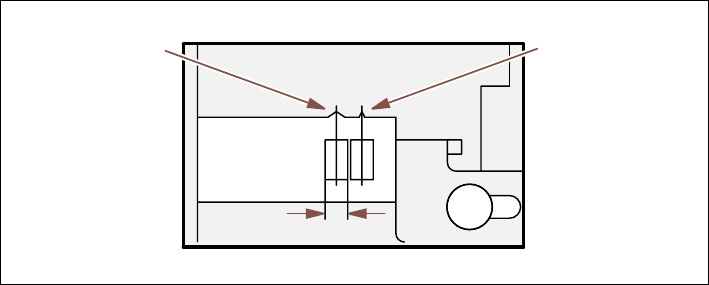

Пример для S-питателя 8 мм 3
3
P
ис
. 3.9 - 1
Позиция
захвата
для
компонентов
> 3
мм
и
</= 3
мм
Æ Проверьте и при необходимости вставьте штекер питателя в нужную розетку.
Ширина
Позиция захвата
для компонентов
> 3 мм
Позиция захвата
для компонентов
≤ 3 мм
3 Что делать, когда... Руководство по эксплуатации SIPLACE S-25 HM
3.9 Как предотвратить ошибки дорожки ПО-версия SR.503.xx Издание 04/2002 RU
122
3.9.2 ... на ленточном S-питателе 8 мм
Æ Запрещается открывать крышку, не разгрузив предварительно устройство для выпуска
пленки.
Æ Настройте позицию захвата и деление ленты по краткому руководству, прилагаемому к
каждому ленточному питателю.
Æ Введите ленту через пружину в ленточный питатель.
3.9.3 ... в контейнере для ленты
Æ
Правильно вставьте перегородки (см. рис. 3.5 - 2).
Æ Наденьте большие рулоны ленты на вставные оси.
