Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.5 Центрирование керамической подложки
185
5.5.5.4 Освещение косо направленным "инфракрасным светом" для
распознавания меток на ПП типа "флекс"
Использование инфракрасного освещения целесообразно прежде всего для меток,
покрытых резистом для защиты от припоя, или для меток на материале типа "флекс". Это
освещение позволяет улучшить распознаваемость серебряных/платиновых меток на
керамике, для чего сначала должно быть проведено пробное центрирование/монтаж.
Узел для освещения косо направленным "инфракрасным светом" по своей механике
аналогичен
узлу для освещения косо направленным "синим светом". Однако он оснащен
светодиодами инфракрасного излучения.
5.5.5.5 Рекомендуемые формы меток для керамических подложек
В общем случае контраст между материалом носителя и проводящем слоем на
керамических подложках очень мал. Поэтому при выборе ориентирующих меток
необходимо учитывать определенные критерии формы метки и структуры метки. Ниже
приводятся рекомендации по форме и структуре метки.

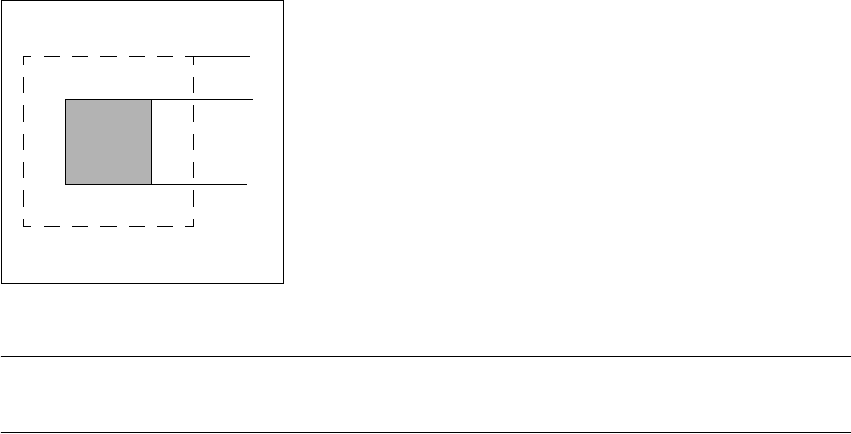

Форма метки
Рекомендуется прямоугольник или квадрат со стороной > 1 мм и свободным
пространством вокруг него > 0,5 мм.
P
ис
. 5.5 - 5
Рекомендуемая
форма
метки
ССЫЛКА:
Простые крестики также подходят, но требуют больше места. 5
0,5 ìì
1,0 ìì
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.5 Центрирование керамической подложки ПО-версия SR.503.xx Издание 04/2002 RU
186
Структура метки
5
5
5
Предложение 1
Структура метки Фон - черная резистивная паста; метка - нанесенная сверху
проводящая паста
Рекомендуется Фон, превышающий метку на 0,75 мм со всех сторон.
Тип освещения Вертикально направленный свет
Достоинства Хороший контраст, хорошая четкость
Эталон Слой проводящей полоски
Оценка Указанная комбинация дает лучшие результаты, рекомендуется
в первую очередь.
Предложение 2
Структура метки Метка из материала проводящей полоски, например 6119 и с
наложением пассиватора Glas 4330
Тип освещения Косо направленный свет
Достоинства Отсутствие дополнительных операций
Эталон Слой проводящей полоски
Оценка Метки имеют худшую четкость, чем в предложении 1; рекомендуется.
Предложение 3
Структура метки Метки из слоя проводящей полоски, фон - свободная керамика
Тип освещения Косо направленный или вертикально направленный свет
(в зависимости от пасты)
Достоинства Отсутствие дополнительных операций
Эталон Слой проводящей полоски
Примечание Метки имеют худшую четкость чем в предложении 2;
отображение метки зависит от окружающей свободной поверхности;
при необходимости каждая схема должна специально изучаться
Оценка Рекомендуется условно
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.6 Передача данных печатной платы
187
5.6 Передача данных печатной платы
5.6.1 Функциональное описание
Окно "Опции машины" содержит функцию "Передача данных платы". Назначением этой
функции является повышение производительности монтажных систем линии. Для этого на
первой
монтажной станции печатная плата полностью обмеряется и соответствующие
параметры меток, отдельных схем, исключающих меток и т.д. вычисляются, сохраняются и
посылаются на следующую станцию. На следующих станциях вычисляются только данные
двух позиций меток. По этим позициям меток на каждой станции проводится корректировка
положения комплектуемой печатной платы. При этом не требуется новое
измерение всей
печатной платы (отдельных схем, исключающих меток и т.д.).
5.6.2 Включение функции передачи данных платы

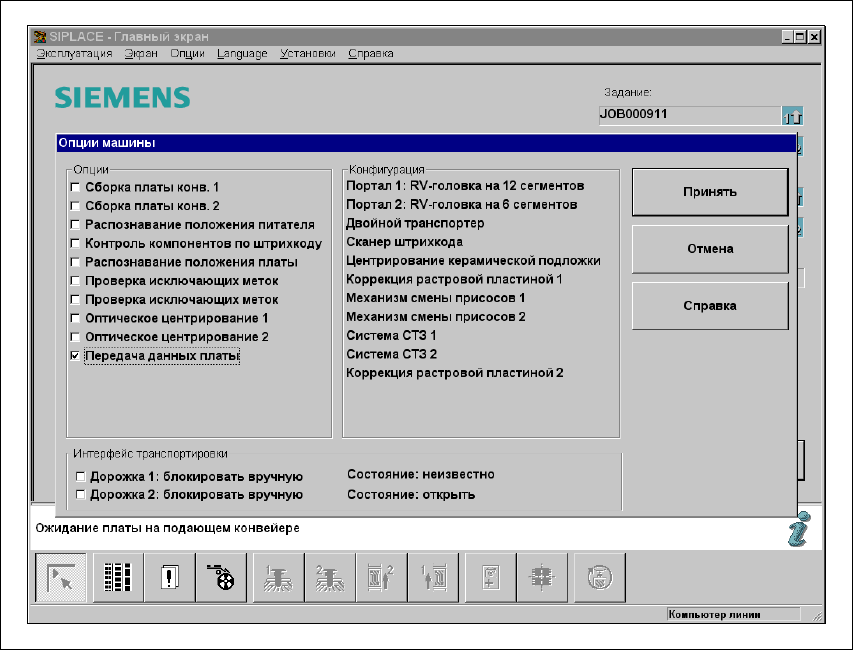

P
ис
. 5.6 - 1
Опции
машины
:
Передача
данных
платы
Æ На главном экране щелкните на кнопке "Опции машины".
Откроется окно "Опции машины".
