Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.4 Сканер штрихкода печатных плат
179
Æ В поле индикации окна указывается рабочее состояние режима штрихкода. Это
рабочее состояние включается или выключается компьютером линии.
ССЫЛКА:
Это меню будет активным только в том случае, если опциональная функция "Штрихкод
платы" инсталлирована и включена в опциях машины. 5
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.5 Центрирование керамической подложки ПО-версия SR.503.xx Издание 04/2002 RU
180
5.5 Центрирование керамической подложки
5.5.1 Общие сведения
Керамические подложки могут центрироваться механически и оптически.
При этом положение ориентирующих меток на керамических подложках может
определяться с помощью
– стандартной встроенной камеры для ПП на нижней стороне портала с освещением
вертикально направленным светом или опциональным освещением косо направленным
светом или
– опциональной камеры Multicolor для ПП.
5.5.2 Возможные виды центрирования
В параметрах машины (real.ma) могут задаваться следующие виды центрирования
керамической подложки для определенного типа транспортера:
5
5
5.5.3 Механическое центрирование
5.5.3.1 Общие сведения
Механическое центрирование керамической подложки используется для бережной
фиксации керамической подложки в стабильном положении в направлении Х и Y.
Керамические подложки могут комплектоваться до края подложки.
5.5.3.2 Замена керамической подложки на печатной плате
Æ Отсоедините пневматическую линию и соединительный кабель (см. 1 на рис. 5.5 - 1).
Æ Удалите датчик "Центрирование керамической подложки" (см. 2 на рис. 5.5 - 1).
Æ Демонтируйте базу для центрирования керамической подложки (см. 3 на рис. 5.5 - 2).
Æ Удалите три зажимные детали (см. 4 на рис. 5.5 - 1) и монтируйте на это место
стандартную направляющую.
Æ Монтируйте прижимный угол (см. 5a и 5b на рис. 5.5 - 1).
Æ Установите размер печатной платы (см. 6 на рис. 5.5 - 1).
Тип транспортера Центрирование
4 Механическое центрирование подложки с освещением вертикально
направленным светом
5 Только освещение косо направленным светом с зажимом Y
6 Механическое центрирование подложки с освещением косо
направленным светом
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.5 Центрирование керамической подложки
181

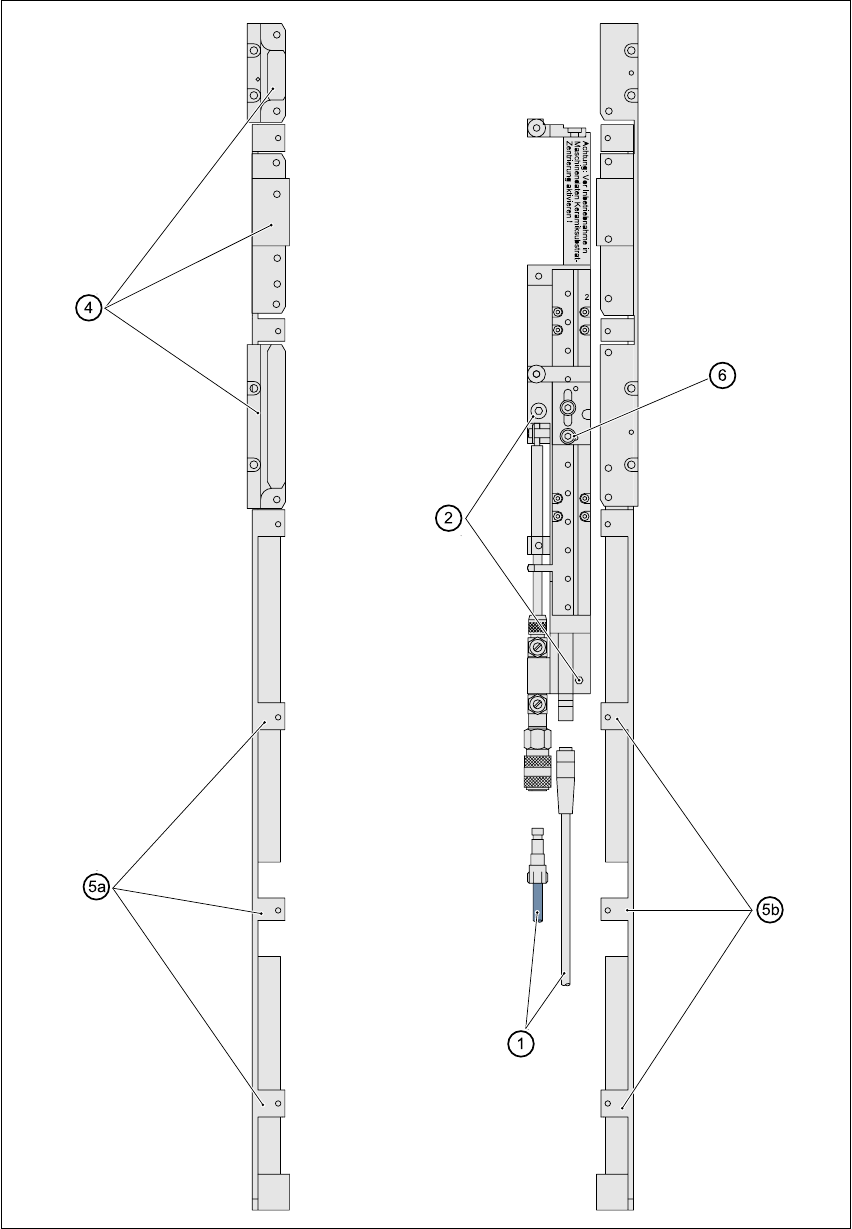

P
ис
. 5.5 - 1
Центрирование
керамической
подложки
,
общий
вид
сверху
