5 Расширения станции Руководство по эксплуатации SIPLA CE S-25 HM 5.11 Модуль СТЗ для компонентов DCA на 12- сегментной Collect&Place- головке ПО - версия S R.503.xx Из дан ие 04/2002 RU 204 5.1 1.3 Т е хн ические да…
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.11 Модуль СТЗ для компонентов DCA на 12-сегментной Collect&Place-головке
203
5.11.1 Описание 12-сегментной Collect&Place-головки с модулем СТЗ для
компонентов DCA
С помощью модуля СТЗ для компонентов DCA 12-сегментная Collect&Place-головка может
оптически центрировать и монтировать компоненты размером от 0,6 мм x 0,3 мм до 13 мм
x 13 мм. При монтаже быстродействующих перевернутых кристаллов и компонентов типа
Bare-Die пакет DCA позволяет добиваться оптимальной скорости и точности.
5.11.2 Технические данные 12-сегментной Collect&Place-головки с модулем
СТЗ для компонентов DCA
Спектр компонентов От 0201 до 13 мм x 13 мм
Спецификация компонентов:
Макс. высота
Мин. шаг выводов
Мин. шаг столбиковых выводов
Мин. диаметр шарика/столб. вывода
Мин. размеры
Макс. размеры
Макс. вес
6 мм
0,4 мм
0,2 мм
0,11 мм
0,6 мм x 0,3 мм
13 мм x 13 мм
2 г
Ход оси Z Макс. 16 мм
Программируемая сила посадки От 2,4 до 5,0 н
Типы присосов 9xx
Макс. производительность монтажа 12.500 компонентов/час
Угловая точность ± 0,7° / 4 σ
Точность монтажа
с модулем СТЗ для компонентов DCA ± 90 мк / 4 σ
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.11 Модуль СТЗ для компонентов DCA на 12-сегментной Collect&Place-головке ПО-версия SR.503.xx Издание 04/2002 RU
204
5.11.3 Технические данные модуля СТЗ для компонентов DCA
5
P
ис
. 5.11 - 2
Модуль
СТЗ
для
компонентов
(
камера
для
DCA)
5
5
5
Размеры компонентов От 0,6 мм x 0,3 мм до 13 мм x 13 мм
Спектр компонентов От 0201 до перевернутых кристаллов и Bare Die 13 мм x 13 мм
Мин шаг выводов 0,4 мм
Мин. шаг столбиковых выводов 0,2 мм
Мин. диаметр шарика/столб. вывода 0,11 мм
Поле зрения 15,7 мм x 15,7 мм
Тип освещения Отраженный свет (4 произвольно программируемые уровня)
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.12 Модуль СТЗ для компонентов DCA на 6- сегментной Collect&Place-головке
205

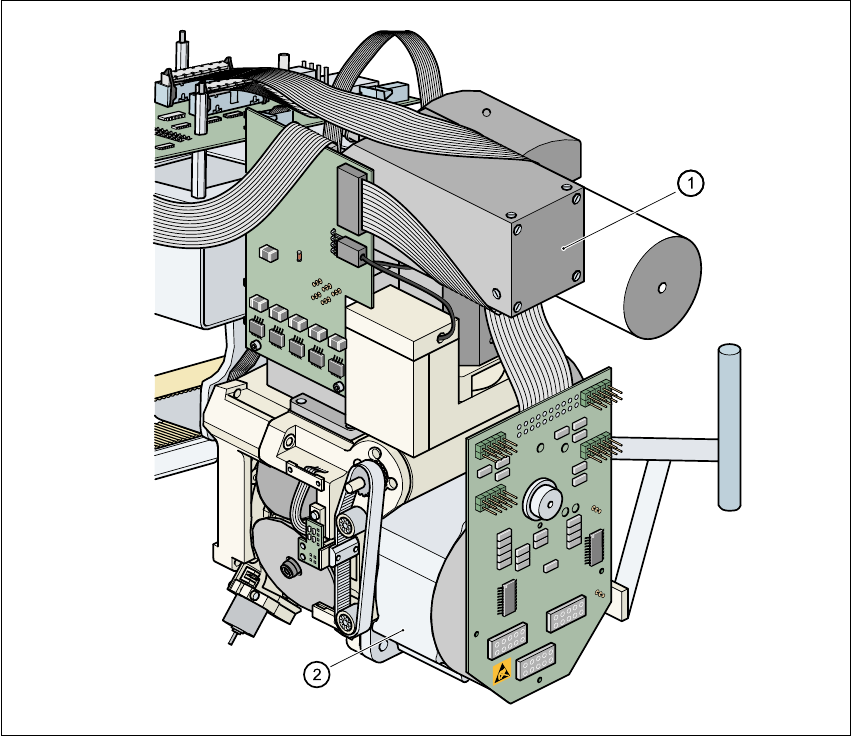

5.12 Модуль СТЗ для компонентов DCA на 6-
сегментной Collect&Place-головке
5
P
ис
. 5.12 - 1
Модуль
СТЗ
для
компонентов
DCA
на
6-
сегментной
Collect&Place-
головке
(1) Модуль СТЗ для компонентов DCA
(2) 6-сегментная Collect&Place-головка
