5 Расширения станции
5.1 Механизм смены присосов для 12-сегментной
Collect&Place-головки
5.1.1 Общие сведения
К стандартному оборудованию установки автоматического монтажа относятся две Col-
lect&Place-головки. В качестве дополнительного модуля на каждой Collect&Place-головке
может устанавливаться механизм смены присосов. Он позволяет быстро менять
конфигурацию присосов и таким образом согласовывать Collect&Place-головку с
требованиями процесса монтажа.
Механизм смены присосов состоит по крайней мере из одного (не более восьми) магазина
с 12
отсеками для присосов (см. рис. 5.1 - 1). Магазины находятся на общем носителе.
Каждый магазин центрируется двумя цилиндрическими штифтами и фиксируется крючком
пружины.
ССЫЛКА: 5
Механизм смены присосов для 6-сегментной Collect&Place-головки описан в разделе 5.9
,
стр. 193. 5
5.1.2 Технические данные
5
Механизм смены присосов для 12-сегментной Collect&Place-головки
Размеры (длина x ширина x высота): 282 мм x 214 мм x 107 мм
Число отсеков для присосов От 12 до 96
Типы присосов 9xx
Продолжительность открывания и закрывания
блокиратора
< 200 мсек.
Вместимость лотка для брака Около 50 присосов
Пневматика Линия пневмообеспечения 5,3 бар
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.1 Механизм смены присосов для 12-сегментной Collect&Place-головки ПО-версия SR.503.xx Издание 04/2002 RU
160

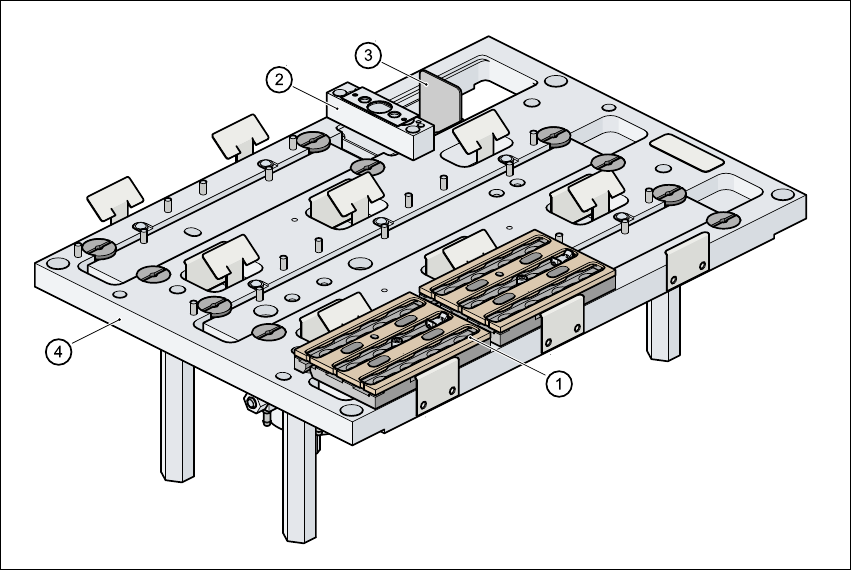

P
ис
. 5.1 - 1
Механизм
смены
присосов
для
12-
сегментной
Collect&Place-
головки
,
общий
вид
(1) Магазин
(2) Устройство для сброса присосов
(3) Лоток для брака
(4) Механизм смены присосов , носитель
