- 109 -

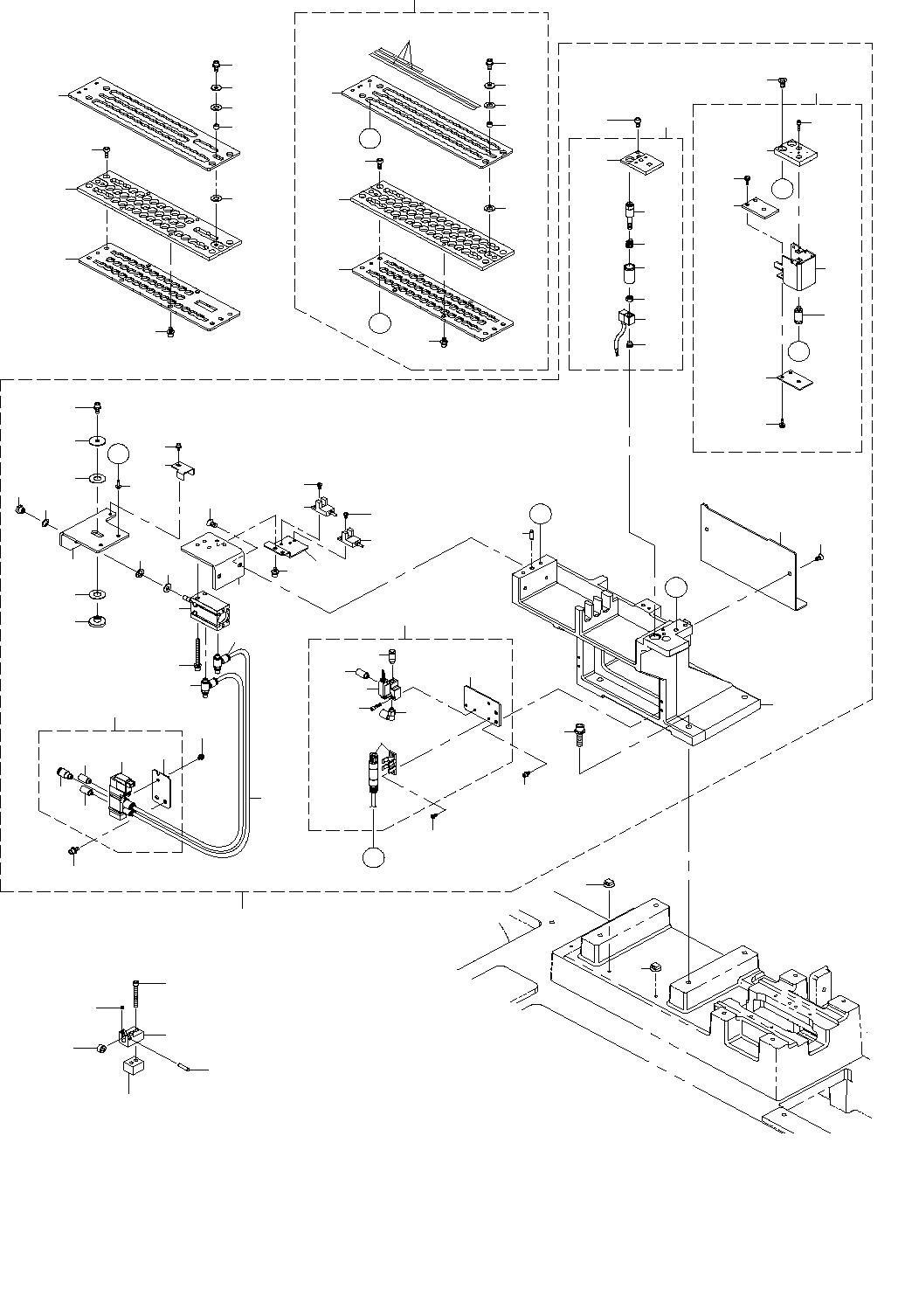

55.ATC & CAL BLOCK COMPONENTS (2) (RS-1R)
ＡＴＣ・ＣＡＬ ブロック関係（２）（ＲＳ−１Ｒ）
５８
６３
４９
５４
Ａ
５５
５１
５９
６１
６２
６５
５７
５２
６６
２
３
２１
２１
１８
１７
３８
３７
７５
６４
３０
３６
Ａ
３１
１３
１３
１４
１２
８
１５
１１
２３
１
７
１０
３３
３４
３５
２９
３２
２８
７０
４６
２４
７２
７１
７１
６９
７７
６８
１９
２０
２２
７４
２５
２６
２７
４５
Ｂ
Ｂ
１０
１６
４７
Ｃ
Ｃ
６０
４８
６
８２
８３
８１
７９
８０
７８
４１
４０
４０
３９
Ｄ
Ｄ
４２
７６
５３
５６
５０
７３
４３
９
４４
４
５
１
８４
８７
８５
８８
８９
８９
９０
８６
９１
６７
９２
- 110 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 HX-0070600-0A MOUNT BASE
マウントベース
2
2 402-11729 ATC_BASE_ASM
ＡＴＣベース組
1
3 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
(4)
4 PH-0400122-C0 PIN
平行ピン
(2)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
7 402-17182 ATC_BASE_RS1R
ＡＴＣベースＲＳ１Ｒ
(1)
8 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
9 401-82965 SENSOR_BR_RS1
センサブラケットＲＳ１
(1)
10 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
11 401-46937 ATC_SV_20VA_ASM
ＡＴＣ ＳＶ ２０ＶＡ組
(1)
12 PV-1505380-00 5-PORT SOLENOID VALVE
５ポート電磁弁切換弁
(1)
13 PX-0505010-00 SILENCER
消音器
(2)
14 PJ-2100061-00 HALF UNION
ハーフユニオン
(1)
15 401-28203 ATC_SV_BRKT
ＡＴＣＳＶブラケット
(1)
16 SL-6040892-TN SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
17 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
18 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(1)
19 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(1)
20 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(1)
21 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
22 401-82966 AIR_CYLINDER_6STROKE
エアシリンダ６ストローク
(1)
23 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.5)
24 400-45978 SENSOR DOG
センサドグ
(1)
25 401-82969 CHIP_BOX_HANGER_RS1
チップボックスハンガーＲＳ１
(1)
26 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ４ Ｌ＝８
(2)
27 402-17183 SLIDER_ANGLE_RS1R
スライダアングルＲＳ１Ｒ
(1)
28 401-83481 CAL_VALVE_RS1_ASM
ＣＡＬバルブＲＳ１組
(1)
29 401-82962 CAL_VALVE_BR_RS1
ＣＡＬバルブブラケットＲＳ１
(1)
30 PF-0100030-A0 AIR SUCTION FILTER
エア サクション フィルタ
(1)
31 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(2)
32 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ＸＭ５
(1)
33 PV-1305410-00 3-PORT SOLENOID VALVE
３ポート電磁弁切換弁
(1)
34 PX-0505010-00 SILENCER
消音器
(1)
35 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
36 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(2)
37 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(1)
38 B2107-816-000 WASHER
座金
(1)
39 402-17185 GUIDE_SPACER_RS1R
ガイドスペーサＲＳ１Ｒ
(1)
40 E3404-700-000 THRUST WASHER
スラストワッシャー
(2)
41 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(1)
42 401-28190 ATC_PIN
ＡＴＣピン
(2)
43 402-17184 CYLINDER_BR_RS1R
シリンダブラケットＲＳ１Ｒ
(1)
44 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
45 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(1)
46 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
47 SL-6044092-TN SCREW
座金付き六角穴ボルト
(2)
48 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
49 402-18664 CAL_BLOCK_RS1R_ASM
ＣＡＬブロックＲＳ１Ｒ組
(1)
50 L202E-621-000 CAL DIFFUSER
ＣＡＬディフューザ
(1)
51 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
52 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
53 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
(1)
54 401-82961 CAL_PLATE_RS1
ＣＡＬプレートＲＳ１
(1)
55 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
56 402-17186 CAL_SIDE_COVER_RS1R
ＣＡＬサイドカバーＲＳ１Ｒ
(1)
57 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
58 401-83480 NOZZLE_CAL_PIECE_ASM
ノズルＣＡＬピース組
(1)
59 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルＣＡＬピーススプリング
(1)
60 401-82976 CAL_SUB_PLATE_RS1_CD
ＣＡＬサブプレートＲＳ１＿ＣＤ
(1)
61 401-82964 CAL_POST_HOUSING_RS1
ＣＡＬハウジングＲＳ１
(1)
62 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
63 401-29080 AIR(N) SENSOR CABLE ASM
エア（Ｎ） センサケーブル組
(1)
64 PJ-0205000-02 PLUG
プラグ
(1)
65 401-82963 CAL_POST_RS1
ＣＡＬポストＲＳ１
(1)
66 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(2)
67 402-17391 ATC_REMOVABLE_ASM
ＡＴＣ脱着組
1
68 SM-6041002-TN BOLT
六角穴ボルト
(4)
69 401-51721 GUIDE_SPACER
ガイドスペーサ
(2)
70 402-17178 SLIDE_PLATE_ST
スライドプレートＳＴ
(1)
71 E7308-700-000 THRUST WASHER
スラストワッシャ
(4)
72 WP-0431005-SP PLAIN WASHER
平座金
(2)
73 402-17176 ATC_BASE_PLATE_ST
ＡＴＣベースプレートＳＴ
(1)
74 401-82970 ATC_LABEL_RS1
ＡＴＣラベルＲＳ１
(1)
75 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
76 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
77 402-17177 SLIDE_BASE_ST
スライドベースＳＴ
(1)
78 401-93605 PARALLEL_PIN_D4X16
平行ピン ４Ｘ１６
1
79 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
2
80 SM-6043552-TN SCREW M4 L=35
六角穴付きボルト
2
81 401-86607 UPPER_EDGE_SUPPORT_ROLLER
アッパーエッジサポートローラ
1
82 401-86608 ROLLER_BASE
ローラーベース
1
83 401-86610 SPACER_R
スペーサーＲ
1
84 402-17179 ATC_BASE_PLATE_OP
ＡＴＣベースプレートＯＰ
1
85 402-17180 SLIDE_BASE_OP
スライドベースＯＰ
1
86 402-17181 SLIDE_PLATE_OP
スライドプレートＯＰ
1
87 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ ｌ＝８
4
88 401-51721 GUIDE_SPACER
ガイドスペーサ
2
89 E7308-700-000 THRUST WASHER
スラストワッシャ
4
90 WP-0431005-SP PLAIN WASHER
平座金
2
91 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
2
92 SM-6041002-TN SCREW
六角穴ボルト
4
- 111 -
56.ATC & CAL BLOCK COMPONENTS (3) (TYPE XL)
ＡＴＣ・ＣＡＬ ブロック関係（３）（ＸＬ 仕様）
６０
６３
５１
５４
５５
Ａ
６８
５９
６６
６１
６２
６５
５３
５８
５７
５６
５２
７０
５
３
４１
４１
３８
３７
３６
３５
４７
６４
３０
３１
Ａ
２８
１３
１３
１４
１２
８
１５
１１
４３
７
１０
２５
２６
２７
２９
３２
２４
２１
３４
３３
２３
２２
２２
２０
１８
１７
１９
３９
４０
４２
４４
４５
４６
４８
４９
Ｂ
Ｂ
１０
９
１６
５０
Ｃ
Ｃ
６７
６９
６
７１
７３
７２
１
４
２
