- 1 -
MAIN UNIT
本体

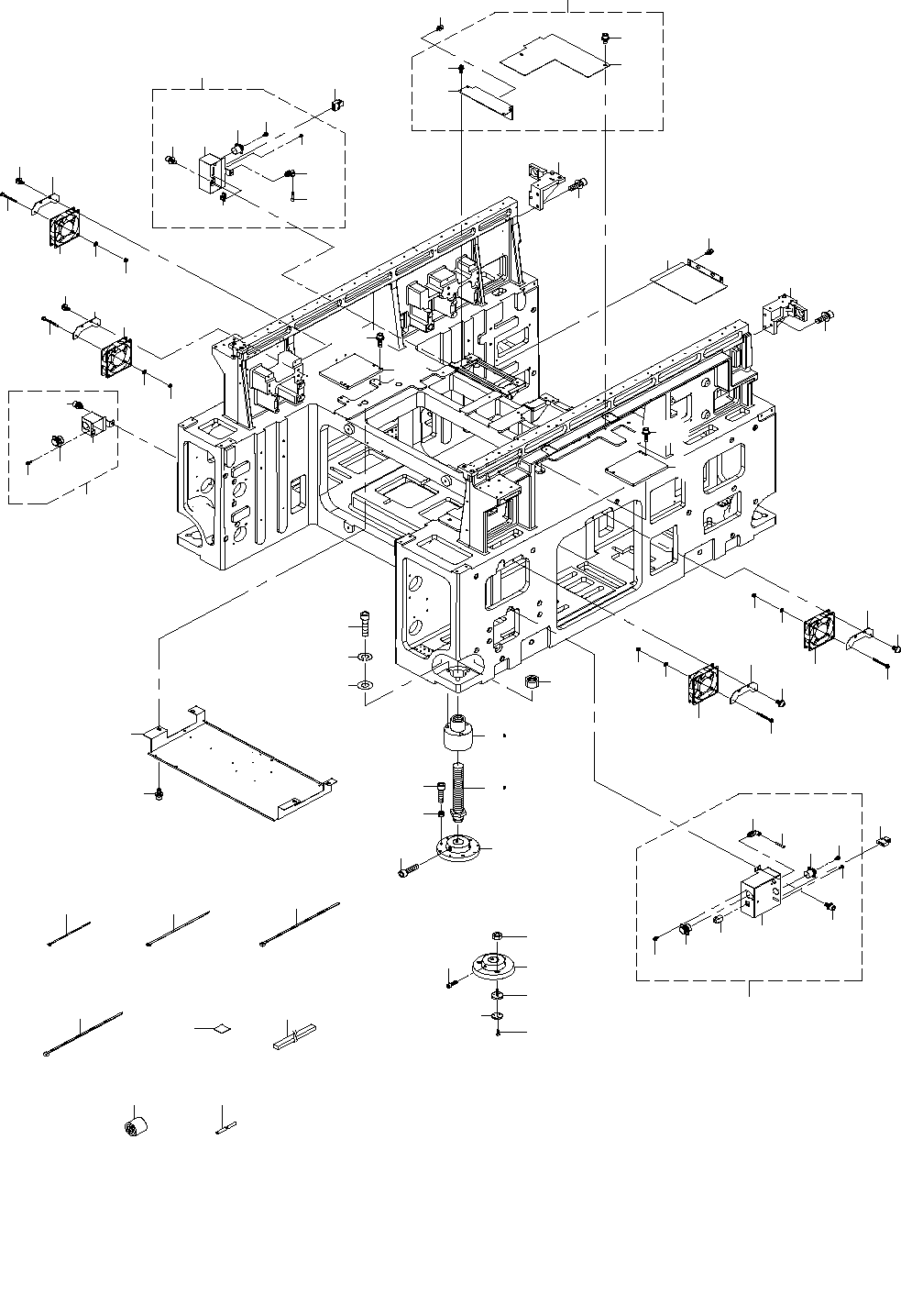

1. BASE FRAME COMPONENTS (1)
ベースフレーム関係（１）
６６
１３
１４
１０
８
１１
９
６７
１２
６
１３
７
２０
４
３
２１
７２
１６
７１
５２
５１
１５
６９
６８
６４
６５
３４
３３
３２
３１
３０
２９
５５
６０
６２
５７
５６
５８
２４
２２
３６
３５
３８
３９
３７
２６
２９
３０
３１
３２
３３
２９
３０
３１
３２
３３
３
４
３４
５９
６１
２３
２５
２９
３１
３４
３２
３０
３３
６３
５
１７
１９
１８
２７
２１
４０
２８
１９
１８
５４ ７０
５３
４５
４４
５３
４１
４２
４９
４８
４４
４３
５０
４６
４７
- 2 -
NOTE( 注記 ) #01....FOR EN,OPTIONAL PARTS(FOR 950MM) ＥＮ 用，オプション部品（９５０ ＭＭ用）
#02....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EA-9500B01-00 CABLE BAND
束線バンド
50
2 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
120
3 HX-0006500-0B CABLE BAND
束線バンド
50
4 HX-0006500-0C CABLE BAND
束線バンド
5
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
6 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
7 400-00519 BASEFRAME NUT
ベースフレームナット
4
8 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット３６
4
9 400-00403 ADJUST BOLT
アジャストボルト
4
10 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
11 WS-1220002-KN SPRING WASHER
ばね座金
12
12 WP-1302501-SC WASHER 13X24X2.5
平座金 １３Ｘ２４Ｘ２．５
12
13 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
24
14 NM-6080002-SC NUT M8X1.25 TYPE2
六角ナット Ｍ８Ｘ１．２５ ２種
12
15
#02
400-13307 FP PUSHER
ＦＰプッシャ
12
16
#02
NM-6080001-SC NUT M8X1.25 TYPE1
六角ナット Ｍ８Ｘ１．２５ １種
12
17 401-36012 SEALING_PACKING
シーリングパッキン
1
18 401-47543 ADJUST_PLATE
アジャストプレート（Ｌ）
2
19 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
8
20
#01
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
21 401-83260 Y_SUPPORT_L
ＹサポートＬ
1
22 401-47580 HOLE_COVER_L_ASSY
ホール＿カバー＿Ｌ＿組
1
23 400-94739 HOLE_COVER_COPLA
ホールカバーコプラ
(1)
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
25 401-47555 EXT_FRAME_HOLE_COVER
ＥＸＴフレームホールカバー
(1)
26 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
27 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
3
28 401-83258 Y_SUPPORT_R
ＹサポートＲ
1
29 401-08337 FAN BR
ファンブラケット
4
30 401-89090 DC FAN ASM
ＤＣファン組
4
31 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ３ Ｌ＝３５
8
32 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
8
33 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
8
34 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
8
35 401-83543 SMEMA_BR_ASM_RS
スメマ＿ブラケット＿組＿ＲＳ
1
36 401-66645 IF_PANEL_L
ＩＦパネル＿Ｌ
(1)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
38 401-29031 SMEMA CABLE ASM
スメマケーブル組
(1)
39 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
40 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
3
41 401-83544 MTC_IF_PANEL-R_ASM_RS
ＭＴＣ＿ＩＦ_パネル−Ｒ組 ＲＳ
1
42 402-06933 IF_PANEL_R
ＩＦパネルＲ
(1)
43 401-29031 SMEMA CABLE ASM
スメマケーブル組
(1)
44 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
45 401-94687 MTS PWR CABLE 2 ASM
ＭＴＳ ＰＷＲケーブル２組
(1)
46 PX-9500010-00 PLUG
止栓
(1)
47 PJ-3040600-04 PARTITION ELBOW
隔壁エルボ
(1)
48 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
49 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
50 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(3)
51
#02
400-13306 FLICTION PLATE
フリクションプレート
12
52
#02
SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
36
53 401-84382 MTS I/F JUMPER CABLE ASM
ＭＴＳ Ｉ／Ｆジャンパケーブル組
2
54 400-77399 BASE COVER CUSHION
ベースカバークッション
1
55 401-83545 MTS_IF_PANEL_ASM_RS
ＭＴＳ＿ＩＦ_パネル＿組 ＲＳ
1
56 401-83500 MTS PWR CABLE ASM
ＭＴＳ電源ケーブル組
(1)
57 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
58 401-66646 MTS_IF_PANEL
ＭＴＳ＿ＩＦ_パネル
(1)
59 PX-9500010-00 PLUG
止栓
(1)
60 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
61 PJ-3040600-04 PARTITION ELBOW
隔壁エルボ
(1)
62 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
63 402-08426 MTS/MTC IF BR CABLE ASM
ＭＴＳ／ＭＴＣ ＩＦ ＢＲケーブル組
(1)
64 401-08664 CEILING COVER EX
シーリングカバー延長
1
65 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
2
66 400-52570 BASE RUBBER
ベースラバー
2
67
#01
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
68 401-47564 CELLING_COVER
シーリングカバー
1
69 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
4
70 HX-0060700-00 TUBE
チューブ
0.4
71
#02
E6600-729-000 ADJUST FOOT N
アジャストフットＮ
4
72
#02
SM-6082502-TN BOLT
六角穴ボルト
12
- 3 -
2. BASE FRAME COMPONENTS (2)
ベースフレーム関係（２）
１６
２２
３６
２７
１９
６
１０
３
１
１３
１２
１７
１６
４
１４
１１
９
９
７
５
２
２３
３８
８
３２
３０
３３
３０
２９
３１
２８
２６
２５
２４
１７
１６
１７
１６
２０
２１
１７
３４
３５
１５
１６
１８
３７
