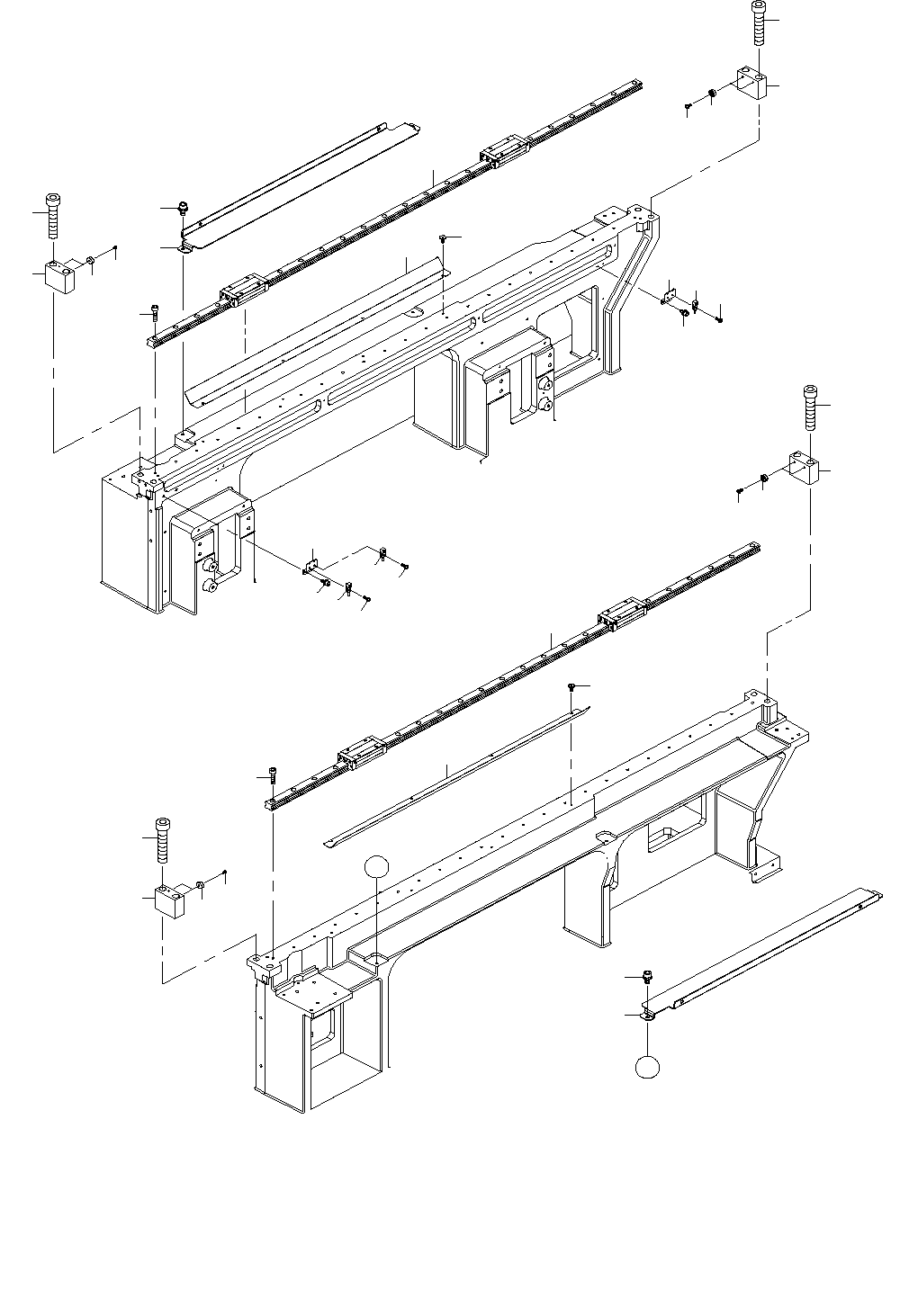

- 83 - 42. X-Y COMPONENT S (5) (RS-1R) Ｘ − Ｙ 関係（５） （ＲＳ −１ Ｒ） １４ １４ １６ １５ １０ １０ ９ ８ ７ ３ ３ ２ １１ １１ １３ Ａ Ａ １２ １９ １６ １５ １７ ４ ４ ５ １ １４ １７ １５ １６ １７ １４ １６ １７ １５ ６ ６ １２ １８ １９
- 82 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-09508 X_FRAME_END_SUPPORT_F
Ｘフレームエンドサポート＿Ｆ
2
2 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
36
3 402-11716 X_AXIS_FRAME
X軸フレーム
1
4 401-82754 SHS15_L1070
ＳＨＳ１５＿Ｌ１０７０
2
5 402-09511 X_BACK_BAR
Ｘバックバー
2
6 SL-6053592-TN BOLT
座金付き六角穴ボルト
4
7 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
8
8 402-11720 X_LIMIT_BRACKET
Ｘリミットブラケット
1
9 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
10 402-11720 X_LIMIT_BRACKET
Ｘリミットブラケット
1
11 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
12 SB-1150016-00 BEARING
ころがり軸受
1
13 402-09504 X_FRAME_END_R
Ｘフレームエンド＿Ｒ
1
14 401-77466 COLLAR_150_200_60
カラー＿１５０＿２００＿６０
1
15 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
24
16 402-09503 X_FRAME_END_L
Ｘフレームエンド＿Ｌ
1
17 SL-6054592-TN SCREW
座金付き六角穴ボルト
4
18 402-09517 Y_LIMIT_SENSOR_DOG
Ｙリミットセンサドグ
1
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
20 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
1
21 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
1
22 400-49671 COVER CUSHION
カバークッション
1
23 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
1
24 PS-0400122-KP SPRING PIN
スプリングピン
3
25 SB-1150004-00 RADIAL BEARING
ラジアル軸受
1
26 RC-0150001-KP C-RING 15(13.8)
Ｃ形止め輪１５（１３．８）
1
27 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
16
28 400-98047 X BALL SCREW XL
ＸボールねじＸＬ
1
29 401-90239 X_MOTOR_FRAME2
Ｘモータフレーム２
1
30 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
4
31 401-29653 X AXIS MOTOR
Ｘ軸モータ
1
32 SL-6062042-TN BOLT
座金付き六角穴ボルト
4
33 401-77465 BEARING_PLATE
ベアリングプレート
1
34 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
35 HX-0023300-0G CABLE BAND
束線バンド
5
36 401-72739 COUPLING_X_044
カップリングＸ＿０４４
1
37 401-27577 X_BALL_SCREW_SUPPORT
Ｘボールスクリューサポート
1
38 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
1
39 401-90235 X_BS_FRAME
Ｘ＿ＢＳフレーム
1
40 402-09515 X_STOPPER_BLOCK
Ｘストッパブロック
1
41 401-90237 X_OIL_GUARD_U
Ｘオイルガード＿Ｕ
1
42 SL-6053092-TN SCREW
座金付き六角穴ボルト
2
43 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
2
44 SL-6044092-TN SCREW
座金付き六角穴ボルト
2
45 SM-6044002-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝４０
1
46 401-90236 X_OIL_GUARD_F
ＸオイルガードＦ
1
47 400-49671 COVER CUSHION
カバークッション
1
48 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
1
49 SL-6042592-TN SCREW
座金付き六角穴ボルト
4
50 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
10
51 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
2
52 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
2
53 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
54 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
55 401-82752 X_STOPPER_RUBBER
Ｘストッパラバー
1
56 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
4
57 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
36
58 SM-1030552-TN
皿ねじ Ｍ３ Ｌ＝５
2
59 HX-0034400-00 HARNESS PARTS
束線パーツ
6
60 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
6
61 HX-0067100-0A GROMMET
グロメット
0.1
62 HX-0029400-00 FIXED BASE
固定ベース
1
63 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ M3 L=6
1
64 HX-0023300-00 CLIP
束線バンド
8
65 HX-0023300-0E NYLON BAND
束線バンド
14
- 83 -
42.X-Y COMPONENTS (5) (RS-1R)
Ｘ − Ｙ 関係（５）（ＲＳ −１ Ｒ）
１４
１４
１６
１５
１０
１０
９
８
７
３
３
２
１１
１１
１３
Ａ
Ａ
１２
１９
１６
１５
１７
４
４
５
１
１４
１７
１５
１６
１７
１４
１６
１７
１５
６
６
１２
１８
１９
- 84 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
2 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
1
3 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
2
4 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
2
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
6 401-82753 SHS20_L1404
ＳＨＳ２０＿Ｌ１４０４
2
7 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
1
8 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
10 SM-6051602-TN SCREW
六角穴ボルト
46
11 401-46931 Y_OIL_GUARD
Ｙオイルガード
2
12 401-28154 LOW_HEAD_SCREW_M4
低頭ねじＭ４
8
13 402-11732 Y_UNDER_OIL_GUARD
Ｙアンダーオイルガード
1
14 401-66638 Y_STOPPER
Ｙ＿ストッパ
4
15 400-49671 COVER CUSHION
カバークッション
8
16 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
8
17 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
8
18 402-11732 Y_UNDER_OIL_GUARD
Ｙアンダーオイルガード
1
19 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
