- 26 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-18339 DUCT_ASS Y ダクト＿組 1 2 400-32368 DUCT 40_60_125 ダクト ４０＿６０＿１ ２５ (1) 3 SL-4040 891-SC SCREW M 4X8 座金付きなべ小ねじ Ｍ ４ Ｌ＝８ (2) 4 SL-…
- 25 -

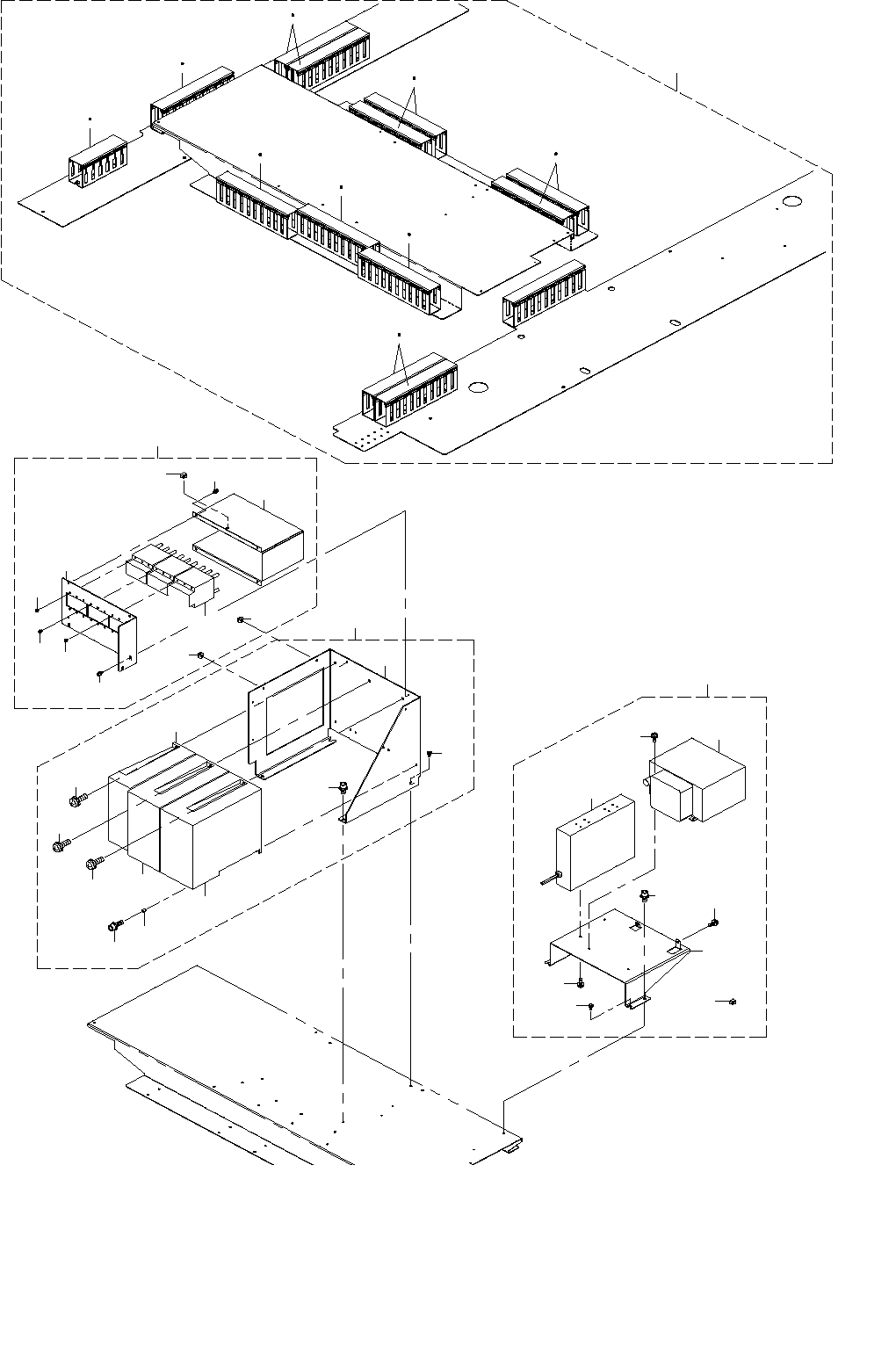

13.BASE FRAME ELECTRIC APPARATUS COMPONENTS (7) (RS-1R)
ベースフレーム電装関係（７）（ＲＳ −１ Ｒ）
１
４ ５
４ ５
４
５
２
３
１２
９
１０
４ ５
４
５
７
８
１１
１１
１１
１４
１３
１０
６
１６
１７
１８
１９
１９
１９
２１
２２
１５
２０
２６
２８
２８
２４
２４
２４
２５
２７
２３
４ ５
４ ５
４ ５
２９
２９
２９
- 26 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-18339 DUCT_ASSY
ダクト＿組
1
2 400-32368 DUCT 40_60_125
ダクト ４０＿６０＿１２５
(1)
3 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
4 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(26)
5 400-94479 DUCT 30_60_200
ダクト ３０＿６０＿２００
(13)
6 401-83542 XY_DRIVER_UNIT
ＸＹドライバ組
1
7 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
8 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
9 401-83491 DRIVER_BR
ドライバブラケット
(1)
10 401-29654 Y AXIS DRIVER
Ｙ軸ドライバ
(2)
11 SL-4051691-SC SCREW M5 L=16
座金付きなべ小ねじ Ｍ５ Ｌ＝１６
(3)
12 401-29652 X AXIS DRIVER
Ｘ軸ドライバ
(1)
13 401-83517 DRIVER_COLLAR
ドライバカラー
(6)
14 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
15 401-83541 ATX_UNIT
ＡＴＸ組
1
16 401-95246 ATX_BRACKET
ＡＴＸブラケット
(1)
17 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
18 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
19 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(6)
20 HX-0070600-0A MOUNT BASE
マウントベース
(2)
21 EZ-1468979-11 POWER (ENSP-300P-S20-11S)
電源（ＥＮＳＰ−３００Ｐ−Ｓ２０−１１Ｓ）
(1)
22 EZ-1756647-11 BATTERY PACK (BS06A-H24/2.5L)
バッテリーパック（ＢＳ０６Ａ−Ｈ２４／２．５Ｌ）
(1)
23
#01
401-87821 XY_CP_UNIT_EN
ＸＹ＿ＣＰ組＿ＥＮ
1
24 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(18)
25 401-88160 CN A5 -X /YL/YR CNP1 CABLE ASM
ＣＮ Ａ５ −Ｘ／ＹＬ／ＹＲ ＣＮＰ１ケーブル組
(1)
26 401-87799 XY_CP_BRACKET_EN
ＸＹ ＣＰブラケットＥＮ
(1)
27 401-82988 XY_CP_COVER_EN
ＸＹ＿ＣＰ＿カバー＿ＥＮ
(1)
28 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(7)
29 HX-0070600-0A MOUNT BASE
マウントベース
(3)
- 27 -
14.BASE FRAME ELECTRIC APPARATUS COMPONENTS (8) (RS-1R)
ベースフレーム電装関係（８）（ＲＳ −１ Ｒ）
４
３
５
６
７
８
９
１２
１２
１３
１４
１３
１４
１５
１６
１７
１８
１９
２１
２０
２４
２３
２４
２３
３１
２３
２４
２８
２８
２５
２３
２４
２５
３１
２３
２４
２５
２５
２７
２３
２４
２３
２４
３１
３２
１４
１３
１４
１３
１１
９
９
６
２
２４
２３
２５
２５
２５
２５
３１
２４
２３
２５
２３
２５
２４
２７
２６
２６
２６
２６
２６
２６
２６
２６
２６
２６
２９
２９
３０
３０
３６
３４
３５
３７
３８
４８
４８
４０
４１
４１
４２
４３
４３
４４
４０
４４
４５
４５
４６
４７
４６
４７
４７
４６
４７
４６
４７
４６
４６
４７
３９
３９
４９
４９
Ａ
Ａ
５０
５０
５１
５１
５２
５２
１
１
１０
１０
２２
２２
５３
５３
３３
５４
５７
５５
５６
６０
６０
６２
６２
６０
６１
６０
６３
５９
６６
５８
６６
６０
６３
６１
６６
６２
６３
６０
６３
６０
６
１
６６
６４
５８
６６
６３
６０
６６
６１
６０
６３
６０
６６
６３
６２
６２
６４
５９
６５
６１
６０
６２
６０
６１
２５
２３
３１
２４
２６
２５
２３
３１
２４
２６
６５
６３
６６
６３
６６
６３
６６
６３
６６
６６
６３
