- 140 - NOTE( 注記 ) #01....USED AS STANDARD 標準にて使用 #02....USE WHEN ECD BELT IS SELECTED ＥＣＤ 対策ベルト選択時 に使用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 400-73709 CONVEYOR_BELT_150 搬送ベルト１５０ 4 2 402-01092 SENSOR_BR…
- 139 -

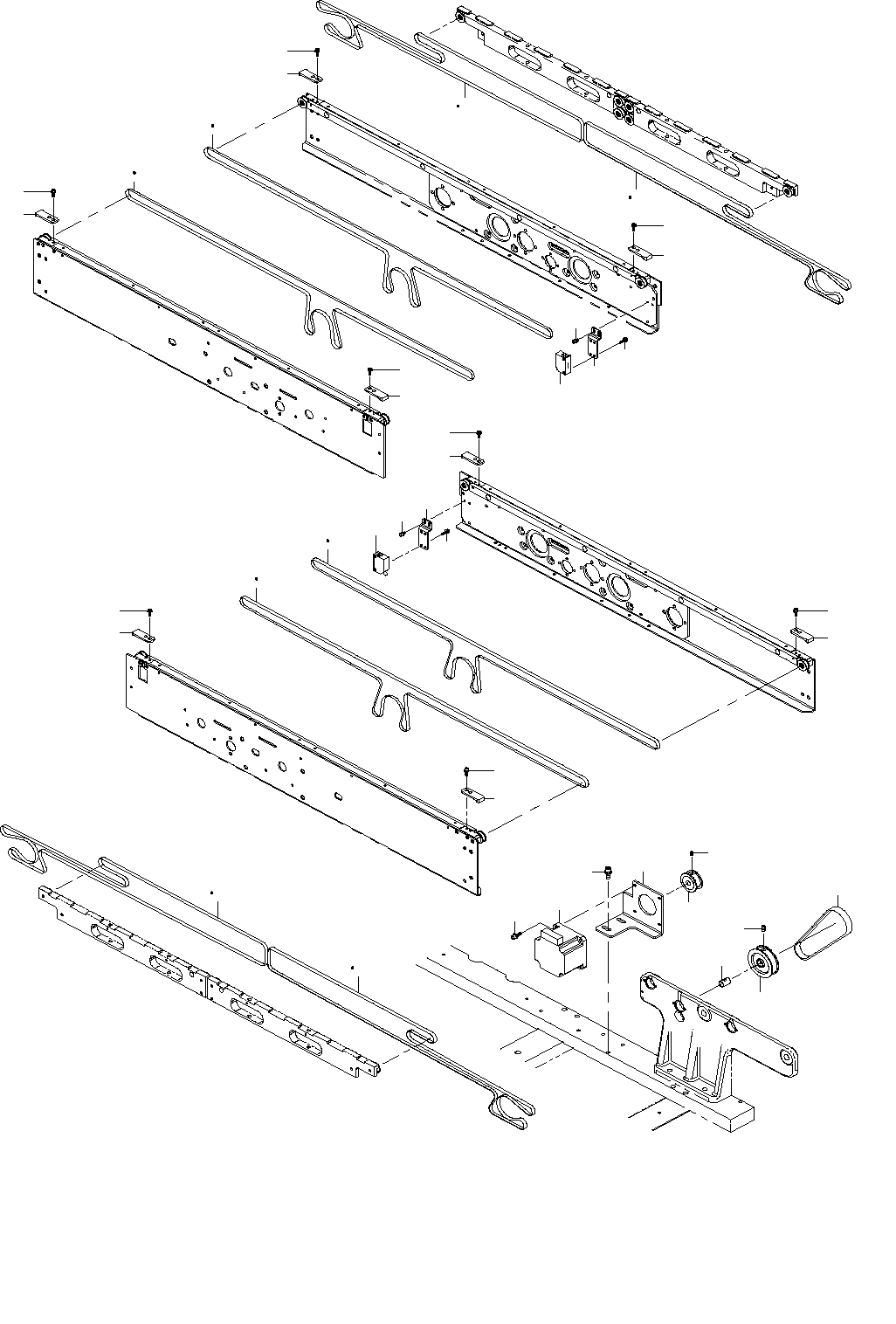

70.PWB CONVEYOR COMPONENTS (14) (TYPE XL)
基板搬送関係（１４）（ＸＬ 仕様）
１３
２
２
３
４
７
１０
９
１１
１２
１４
１４
１５
１５
１６
１６
１６
１６
１６
１６
１７
１８
１９
２２ ２４
１ ２３
１ ２３
１ ２３
１
２３
２０
２０
２２ ２４
２２ ２４
２２ ２４
８
５
６
２０
２０
１９
１９
１９
２１
- 140 -
NOTE( 注記 ) #01....USED AS STANDARD 標準にて使用
#02....USE WHEN ECD BELT IS SELECTED ＥＣＤ 対策ベルト選択時に使用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-73709 CONVEYOR_BELT_150
搬送ベルト１５０
4
2 402-01092 SENSOR_BR_AWC2
センサＢＲ＿ＡＷＣ２
2
3 401-99998 STEPPING MOTOR
ステッピングモータ
1
4 401-99981 TIMING_BELT_AWC
タイミングベルトＡＷＣ
1
5 GAW-02121000 PULLEY
回転プーリ
1
6 SM-8050812-TP SCREW M5X8
止めねじ Ｍ５Ｘ０．８ Ｌ＝８
2
7 401-52119 PULLEY (F) TIMING
タイミング プーリ（Ｆ）
1
8 SM-8030612-TP SET SCREW
止めねじ
2
9 401-61237 BU PIN RECEIVE SENS ASM
ＢＵピン受光センサ組
1
10 401-61236 BU PIN EMISSION SENS ASM
ＢＵピン投光センサ組
1
11 401-99980 AWC_MOTOR_BR
ＡＷＣモータブラケット
1
12 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
2
13 SL-6041242-TN BOLT
座金付き六角穴ボルト
4
14 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝
4
15 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
16 E2046-725-000 PWB INNER
ＰＷＢインナ
6
17 401-83031 PWB_INNER_SL
ＰＷＢインナＳＬ
1
18 401-83034 PWB_INNER_SR
ＰＷＢインナＳＲ
1
19 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
8
20 SL-6031092-TN SCREW
座金付き六角穴ボルト
8
21 401-99982 COLLAR_8_10
カラー８＿１０
1
22
#01
401-13952 CONVEYOR_BELT_C_M
搬送ベルトＣ＿Ｍ
4
23
#02
402-15581 CONVEYOR_BELT_S_XL_ESD
搬送ベルトＳ＿ＸＬ＿ＥＳＤ
4
24
#02
402-15582 CONVEYOR_BELT_C_XL_ESD
搬送ベルトＣ＿ＸＬ＿ＥＳＤ
4
- 141 -

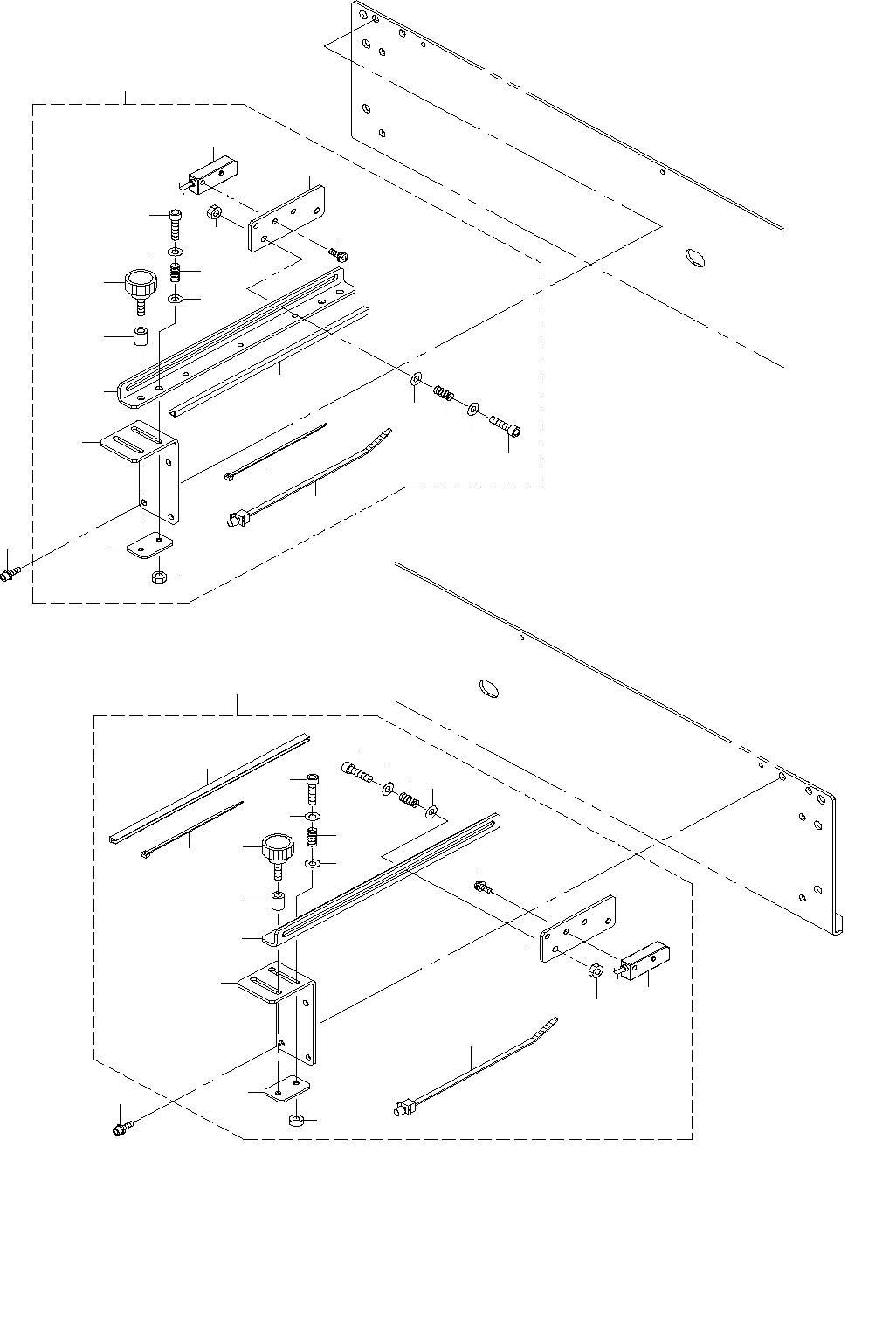

71.PWB CONVEYOR COMPONENTS (15) (TYPE XL)
基板搬送関係（１５）（ＸＬ 仕様）
３２
３
１７
１
３３
３３
３１
１６
１５
３０
２５
２６
１１
１１
７
１９
２６
２６
２５
２４
２３
２２
２０
２１
２６
１１
１１
１０
１０
２２
９
７
８
４
２
２７
１２
６
２８
２７
１８
１３
１２
２９
１４
５
